Manuel d’utilisation des pompes Watson-Marlow 520U IP31 55
21.2 Vitesse : sortie analogique

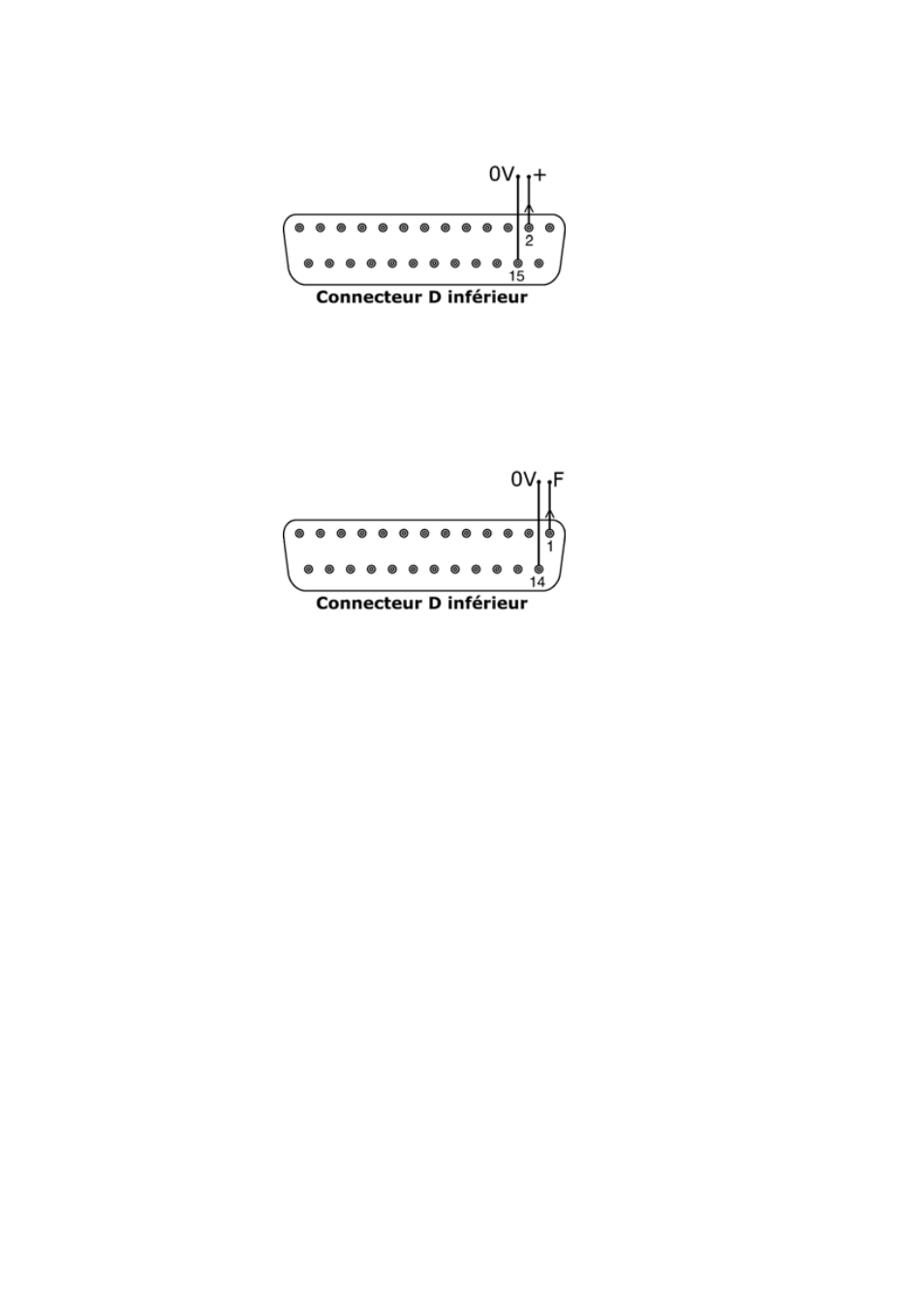

Un signal de sortie analogique est disponible sur la fiche 2 du connecteur D inférieur.
Mettre la broche 15 à la terre. La tension est directement proportionnelle à la vitesse
de rotation de la tête de pompe. 0 V = vitesse zéro ; 10 V = vitesse maximum.
21.3 Sortie tachymétrique en fréquence
Un signal de sortie de fréquence de tachymètre est disponible sur la broche 1 du
connecteur D inférieur. Mettre à la terre sur la broche 14. Cela assure une impulsion
d’onde carrée de +5 V, maximum 10mA dont la fréquence est directement propor-
tionnelle à la vitesse de rotation de la tête de pompe. Cela fournit 5,717 Hz/tr/min
- 343 impulsions par tour d’arbre de sortie. Le train d’impulsions de la pompe peut
être utilisé pour calculer la vitesse de rotation ou pour déterminer le nombre de
tours de tête de pompe. La sortie a la puissance requise pour être efficace jusqu’à
3 m de la pompe. Les plus grandes longueurs de câble requièrent une amplification
du signal.
