Manuel d’utilisation des pompes Watson-Marlow 520U IP31 29

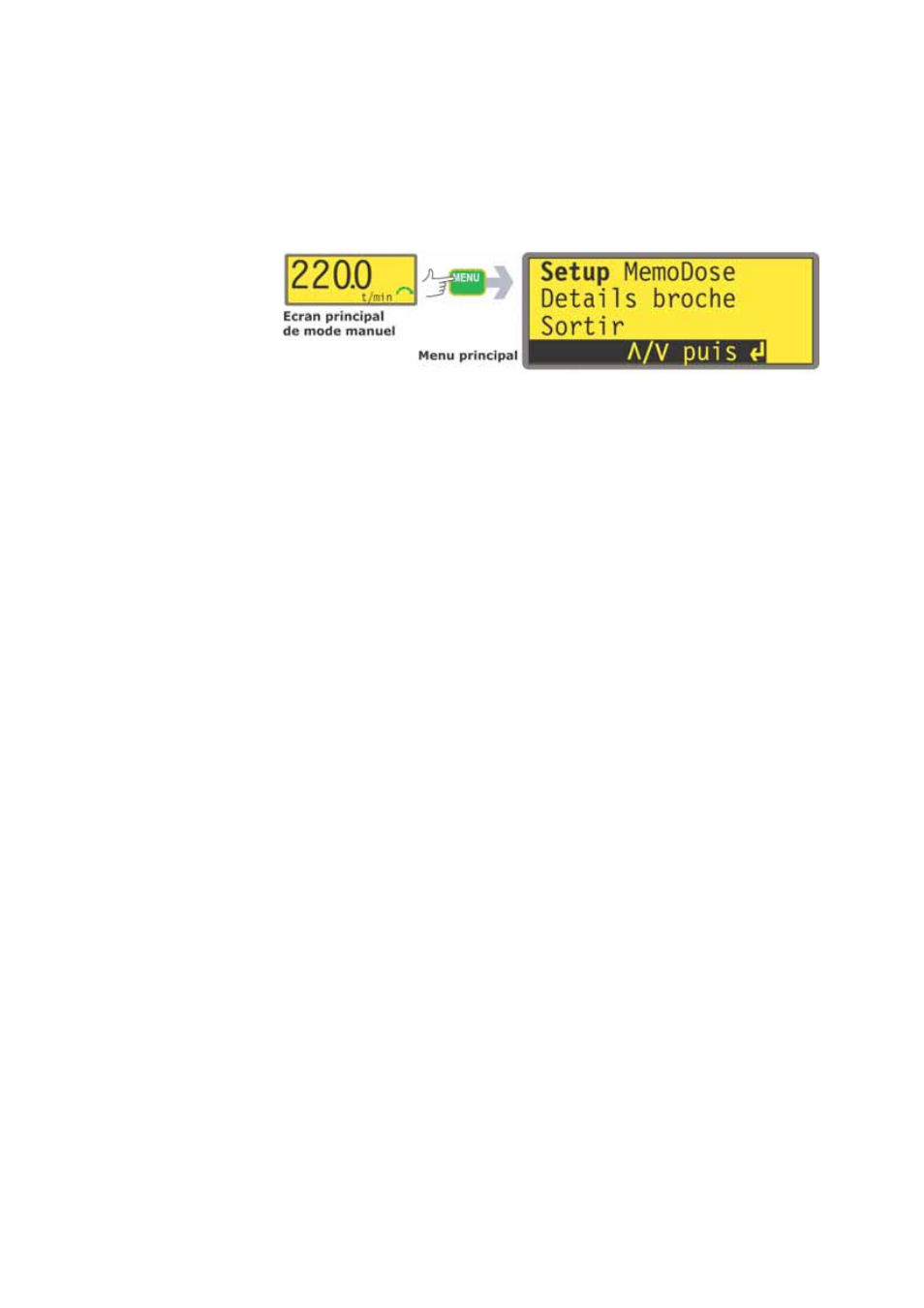

15.2 Accès au menu principal
La touche MENU affiche le menu principal. Il est opérationnel quel que soit le mode
de fonctionnement de la pompe sauf lorsqu’un message d’erreur est affiché ou
lorsque s’affichent des écrans sur lesquels les touches HAUT et BAS sont utilisées
pour saisir des valeurs.
Le menu principal offre quatre options : Setup, MemoDose, Détails broches et
Sortir. Utilisez les touches HAUT et BAS pour effectuer un choix. Appuyez sur la
touche ENTRÉE pour valider votre choix.
Setup
Setup permet à l’utilisateur de configurer les paramètres opérationnels de la pompe
sous 12 rubriques : Ajuster, Analogique, Affichage, Sorties, Stop externe,
Démarrage automatique, Déf. Vitesse max, Eclairage, ROM, Langue,
Paramètres usine et Mot de passe.
MemoDose
La fonction MemoDose est utilisée pour mémoriser le nombre de tours requis pour
administrer un volume spécifique de fluide et elle permet à la pompe d’administrer
le même volume exact à chaque activation. Ce menu permet également d’accéder
au Menu d’étalonnage, qui permet à l’utilisateur d’étalonner le débit.
Détails des broches
Sélectionner Détails Broches entraîne l’affichage d’un écran d’avertissement puis
des informations de tension et de fiche présélectionnée sous 17 rubriques : Entrée
analogique, Sortie analogique, Sortie tachymètre, Entrée marche / arrêt,
Déblocage direction, Entrée direction, Entrée fuite, Basculement auto/man,
Entrée de dosage, Sortie 1, Sortie 2, Sortie 3, Sortie 4, Alimentation, 0 volt,
Terre et Divers.
Sortir
Si Sortir est sélectionné, la pompe revient à son dernier état manuel avec la pompe
à l’arrêt.
