Manuel d’utilisation des pompes Watson-Marlow 520U IP31 60

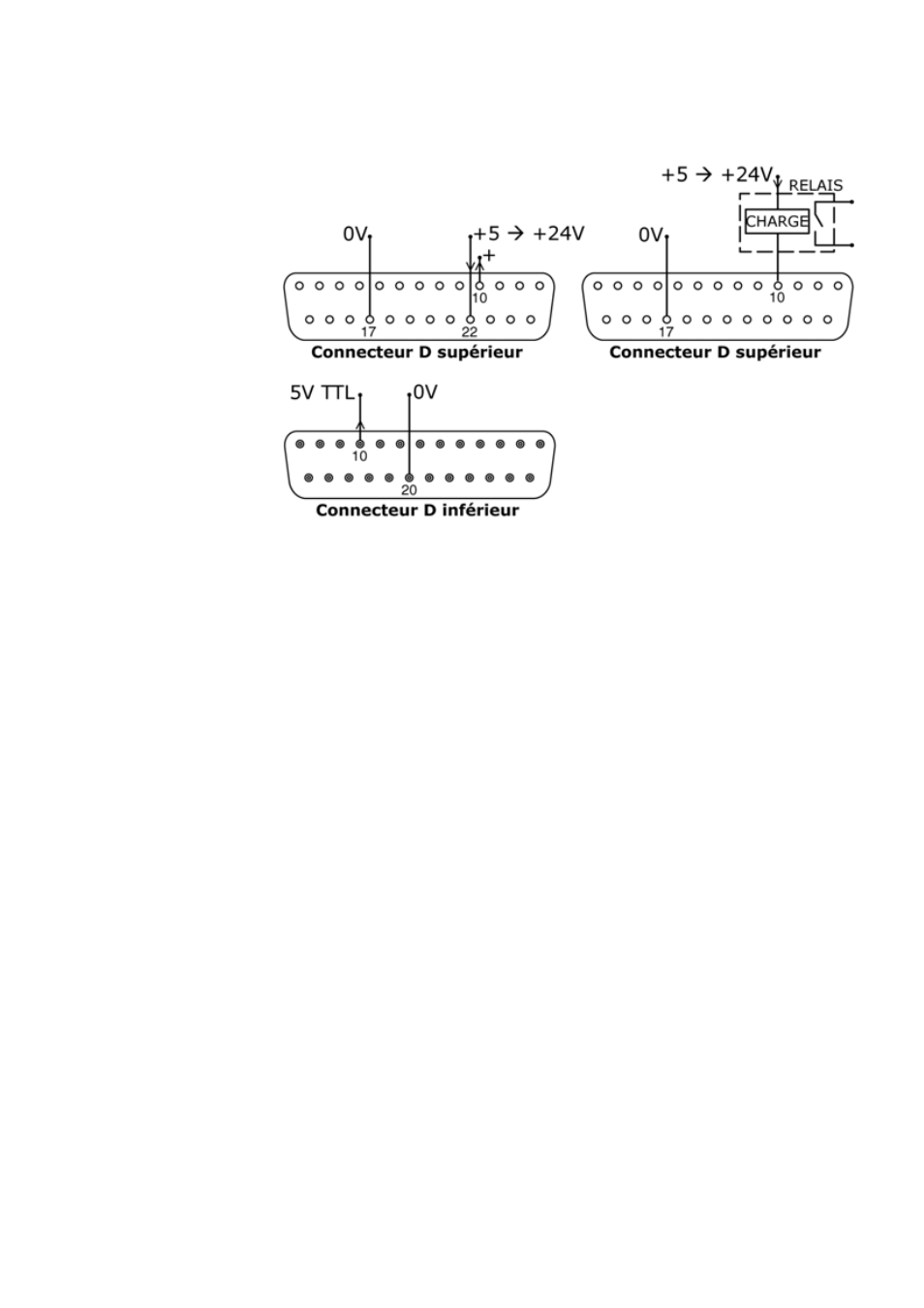

21.9.1 Sortie logique 1
La Sortie 1 part de la broche 10 du connecteur supérieur D selon l’état logique de la
fonction assignée à la Sortie 1. Autre possibilité : connectez une charge, telle
qu’une bobine de relais, à la broche 10, mise à la terre sur broche 17. La circulation
du courant dans le circuit dépend de l’état logique de la fonction assignée à la Sortie
1. Ne connectez pas à un dispositif nécessitant plus de 50 mA.
En outre, la Sortie 1 est disponible comme signal logique de 5 V TTL sur la broche
10 du connecteur D inférieur. Elle change d’état selon l’état logique de la fonction
assignée à la Sortie 1. Ne connectez pas à un dispositif nécessitant plus d’une charge
TTL.
Par défaut, la Sortie 1 est configurée pour indiquer le statut Marche / Arrêt. Référez-
vous à la section 12 Première mise en route de la pompe.
