Manuel d’utilisation des pompes Watson-Marlow 520U IP31 38
16.5 Arrêt à distance
La pompe 520U peut être arrêtée ou lancée en utilisant un commutateur de contrôle
à distance entre la fiche 7 et la fiche 19, connecteur D inférieur, sur la base
ouvert=marche ou ouvert=arrêt. Elle opère également avec une entrée logique
entre 5 V et 24 V sur la fiche 7, connecteur D inférieur. Désactiver la commande
d’arrêt à distance n’a pas pour effet de désactiver les autres commandes à distance.
Sur le premier écran du menu Setup, sélectionnez Stop externe en utilisant
les touches HAUT et BAS. Appuyez sur la touche ENTRÉE pour confirmer.
La pompe affiche un écran permettant à l’opérateur de désactiver la fonction
d’arrêt à distance. Sélectionnez Oui ou Non en utilisant les touches HAUT ou
BAS et appuyez sur la touche ENTRÉE pour confirmer.
Si la touche Non est choisie, la pompe demande à l’opérateur d’effectuer un
choix supplémentaire pour spécifier si la pompe doit tourner lorsque le commu-
tateur à distance est ouvert ou fermé : Ouvert=arrêt ou Ouvert=marche.
Choisissez en utilisant les touches HAUT et BAS et appuyez sur ENTRÉE pour

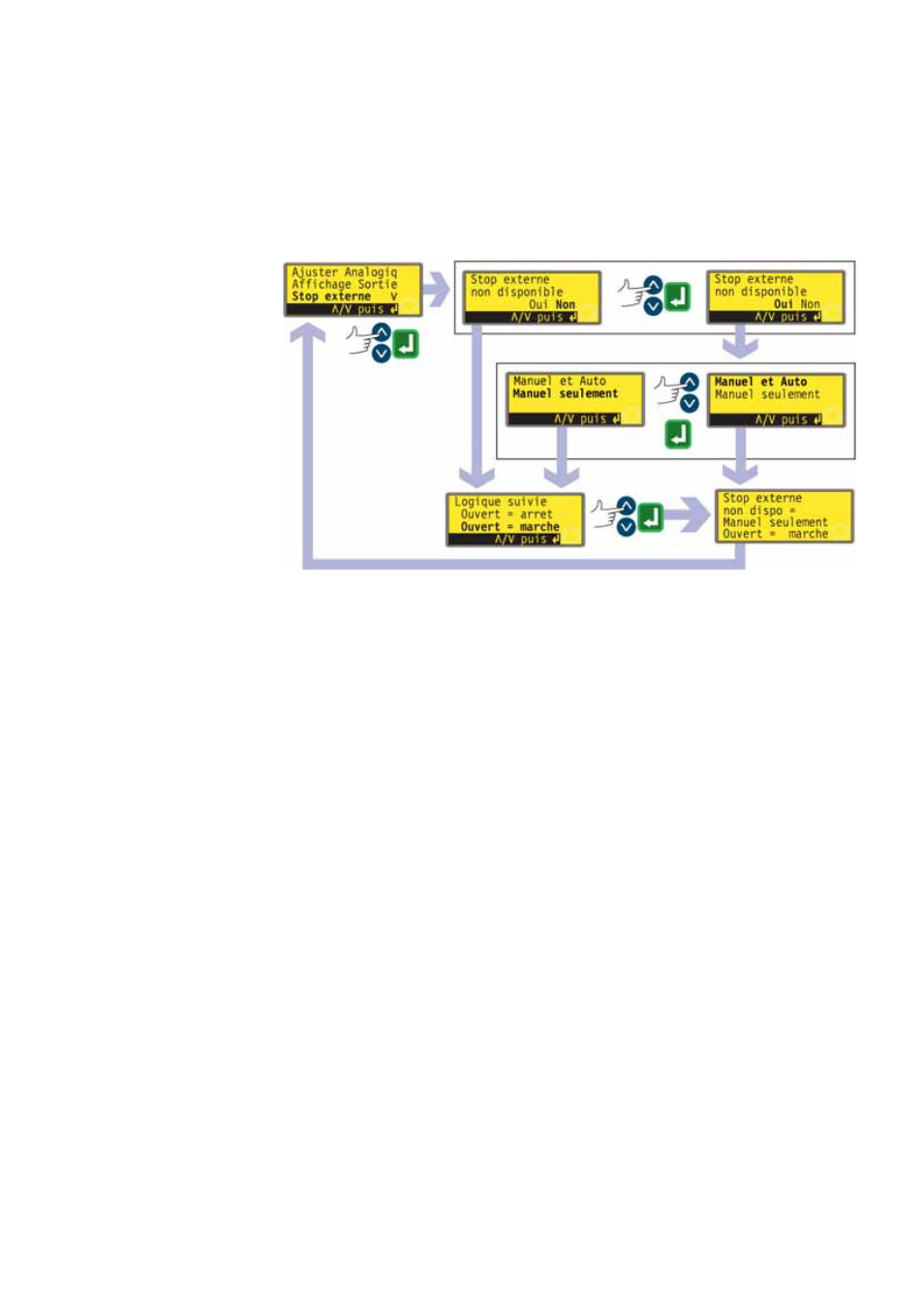

confirmer. La pompe affiche brièvement un écran de confirmation (exemple
illustré ci contre) et ramène l’utilisateur au premier écran du menu Setup.
