Manuel d’utilisation des pompes Watson-Marlow 520U IP31 75
27.4 Montage de l’élément 520RE
Les têtes de pompe 520RE à tubage sont réglées en usine pour utiliser les tubes
Watson-Marlow de paroi 2,4 mm. Les éléments dotés de connecteurs industriels à
ouverture rapide ou de raccords sanitaires Tri-clamp peuvent être utilisés ; cepen-
dant, il est vital de faire correspondre la pression de l’élément à la pression
de la tête de pompe de manière à utiliser le bon rapport galet/ressort et les bons
réglages d’occlusion. La pression de la tête de pompe est indiquée sur le capuchon
flexible du rotor au centre du rotor. La pression de l’élément est indiquée sur le man-
chon du raccord.
A noter que le capuchon du rotor cap et le manchon du raccord de l’élément sont à
codes-couleurs.
Remarque : Pour obtenir des pressions de 4 bars et 7 bars avec une pompe 520RE
et le rotor/éléments appropriés, la pompe doit tourner dans le sens anti-horaire.

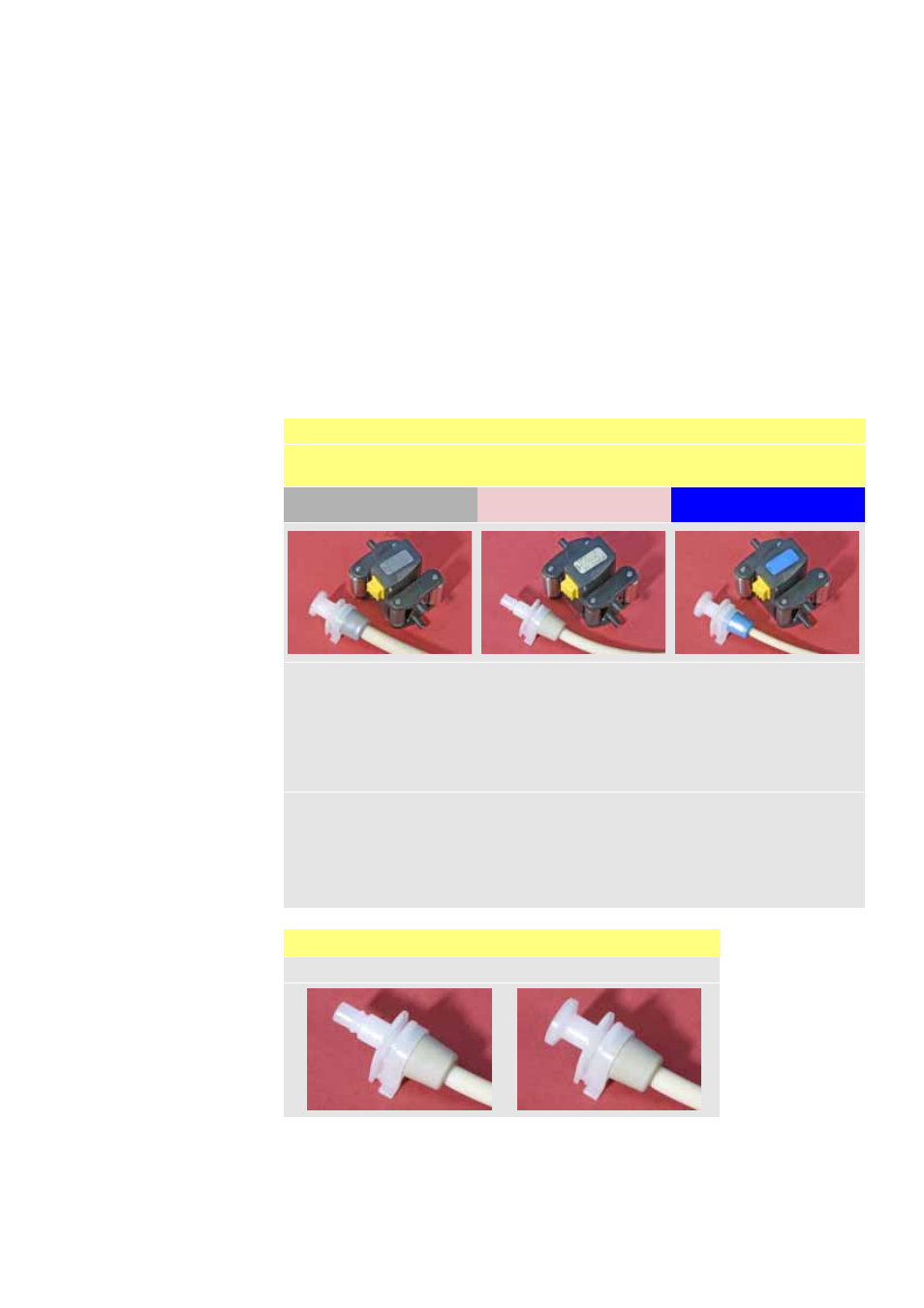

Pressions de l’élément et du rotor
Couleur du capuchon flexible du rotor et du manchon de raccord de
l’élément
Gris Beige Bleu
520REL
Pression
jusqu’à 2 bars (30 psi)
Diamètres intérieurs
3,2 mm, 6,4 mm et
9,6 mm
520REM
Pression
jusqu’à 4 bars (60 psi)
Diamètres intérieurs
3,2 mm et 6,4 mm
520REH
Pression
jusqu’à 7 bars (100 psi)
Diamètre intérieur
3,2 mm
Industriel
Marprene
TL
Pumpsil
Neoprene
Chem-Sure
Sanitaire
Bioprene
TL
Pumpsil
Sta-Pure
Chem-Sure
Industriel
Marprene
TM
Chem-Sure
Sanitaire
Bioprene
TM
Sta-Pure
Industriel
Marprene
TH
Sta-Pure
Sanitaire
Bioprene
TH
Sta-Pure
Raccords à usage industriel et sanitaire
Industriel Sanitaire
