Pièces
11-2
powermax
105 Manuel de service
Pièces de la source de courant

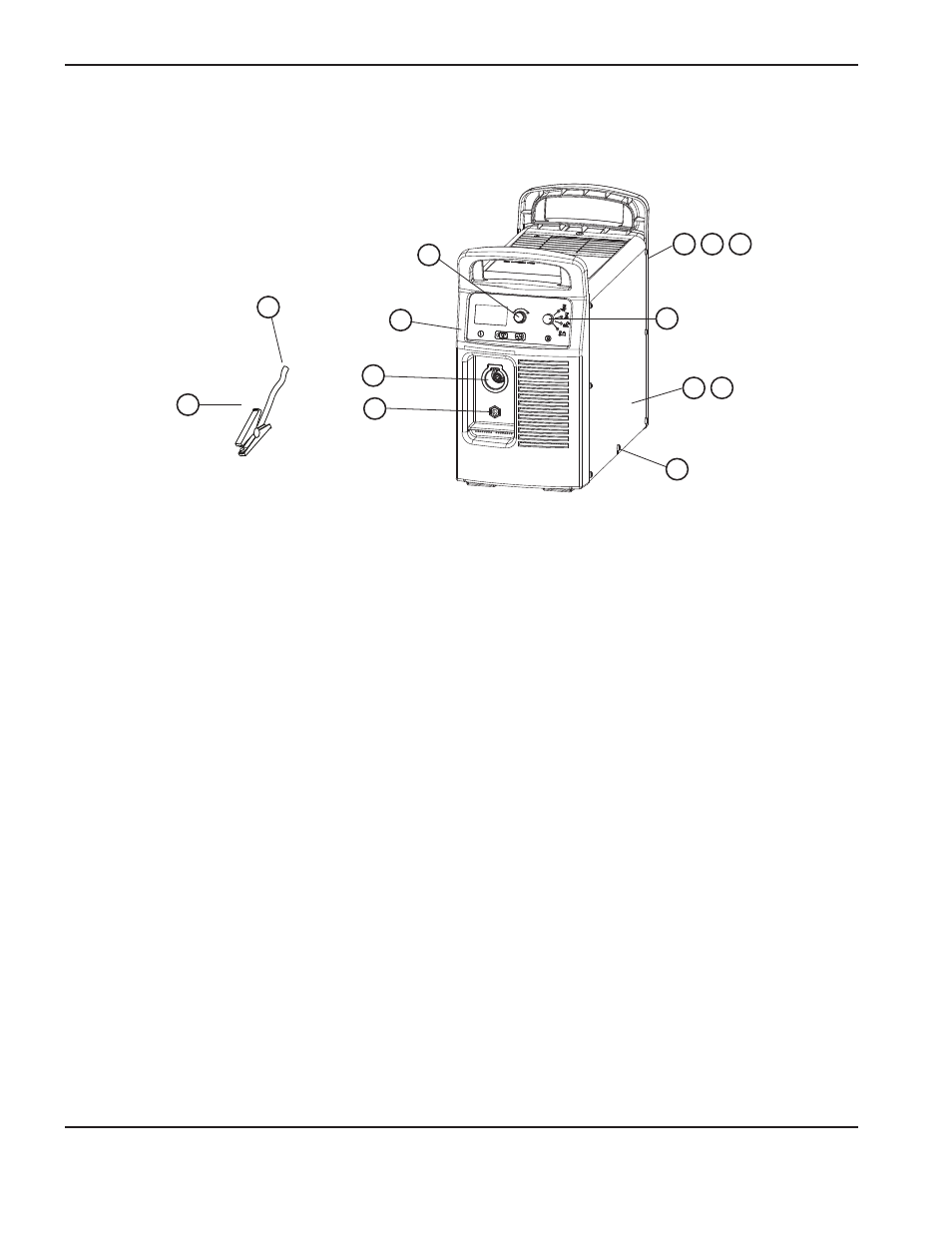

Extérieur avant
Article Numéro de
référence
Description
228903 Kit : Étiquettes Powermax105, CSA
228904 Kit : Étiquettes Powermax105, CE
1 228866 Kit : Panneau avant du Powermax105
2 228867 Kit : Panneau arrière du Powermax105 200 – 600 V CSA
3 228868 Kit : Panneau arrière du Powermax105 230 – 400 V CE
4 228869 Kit : Panneau arrière du Powermax105 400 V CE/380 V CCC
5 228912 Kit : Prise du câble de retour du Powermax105 (côté de la source de courant)
6 228905 Kit : Couvercle de source de courant Powermax105 CSA avec étiquettes
7 228906 Kit : Couvercle de source de courant Powermax105 CE/CCC avec étiquettes
8 108797 Bouton de réglage
9 108732 Bouton mode de fonctionnement
10 228883 Kit : Raccord rapide de torche de rechange Powermax105 (moitié de source de courant)
11 075769 Vis du couvercle
12 Câble de retour
(se reporter à la page 11-21 Accessoires pour une liste complète des câbles de retour)
13 228891 Kit : Connecteur du câble de retour pour Powermax105 (côté câble)
1
2 3 4
5
6 7
8
9
10
11
12
13
