Remplacement des composants de la souRce de couRant
9-52
powermax
105 Manuel de service

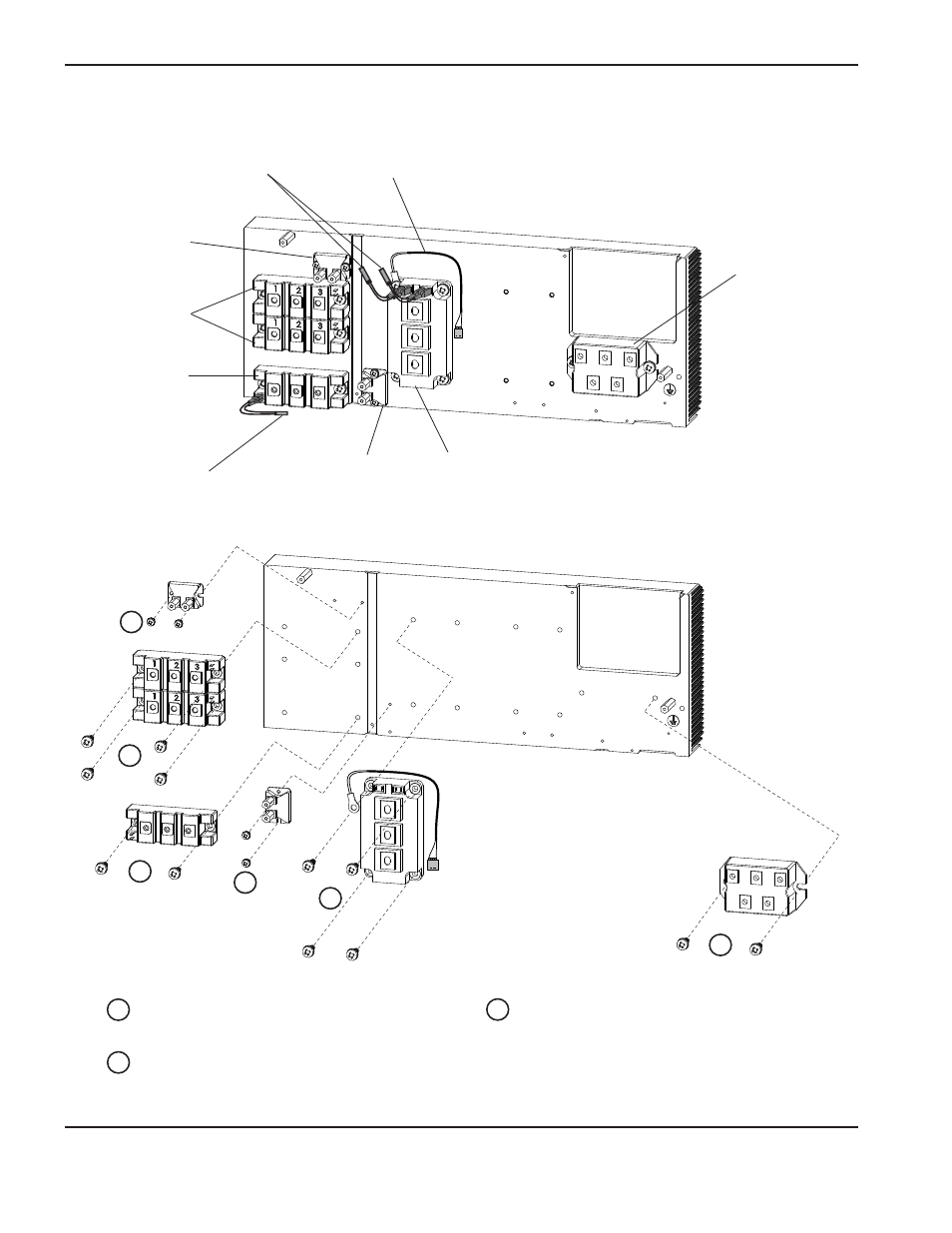

Composants du dissipateur thermique 380 V CCC/400 V CE
Pont de diodes
en entrée
(kit 128746)
Module IGBT onduleur
(kit 228702)
IGBT arc pilote
(kit 228944)
Pont de diodes
en sortie (2)
(kit 228902)
Capteur thermique
(kit 228805)
Câbles de commande de grille
du module IGBT onduleur
Câble de commande de grille
de l’IGBT de l’arc pilote
Transistor à effet de champ
15 Ω 200 W
(kit 228898)
Transistor à effet de champ
5 Ω 200 W
(kit 228897)
Couple à 17,3 kg cm.
M4 X 10 2SEM
Couple à 11,5 kg cm.
M3 X 10 1SEM
1
2
Couple à 40 kg cm.
M6 X 16 – 12,5 2SEM TRI CHRM
3
1
1
3
3
3
3
