Dépannage et tests système
8-52
powermax
105 Manuel de service
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED

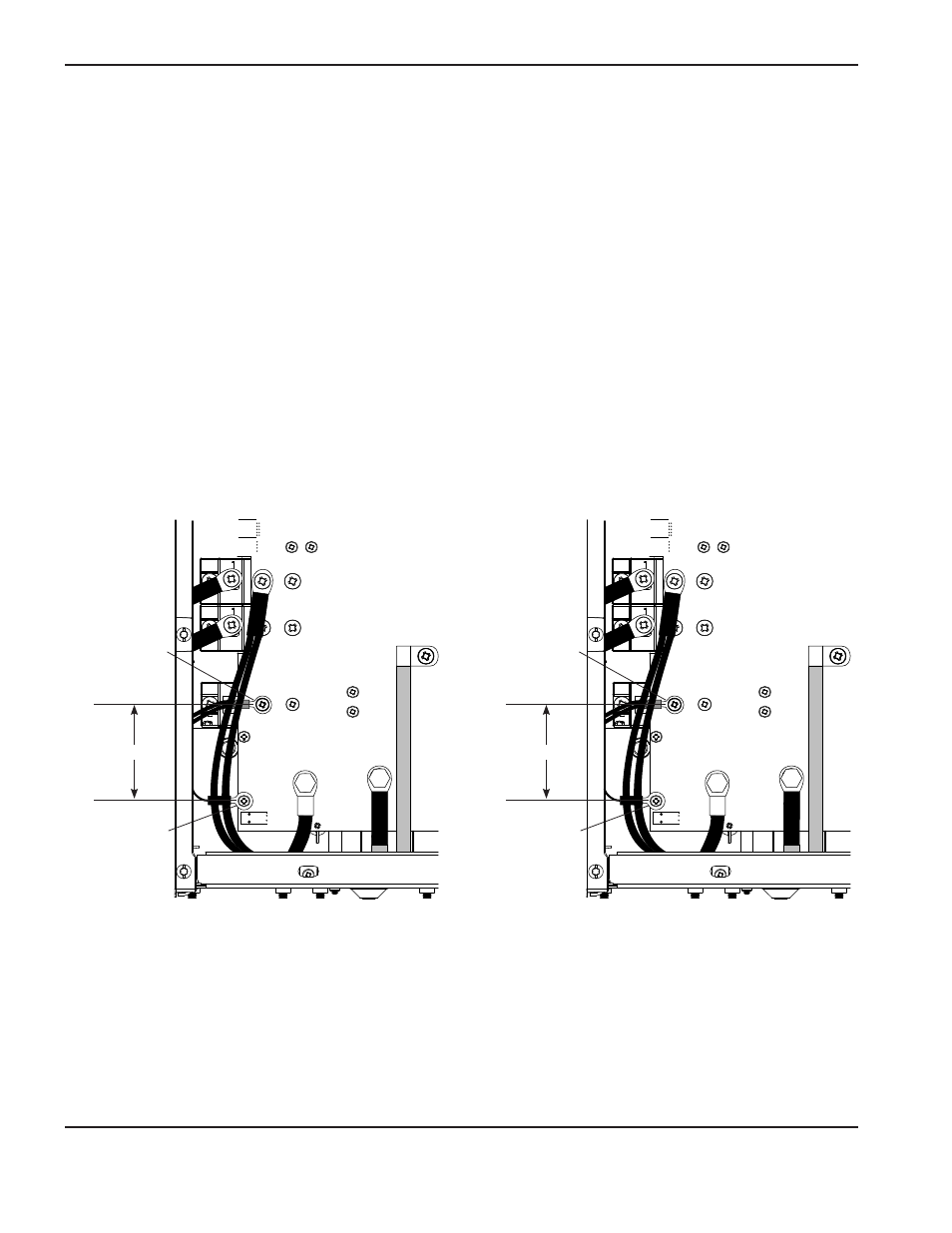

Test 6 — Torche bloquée en position ouverte (TSO) ou fermée (TSC)
Symptôme : aucune défaillance ne se produit lors de la mise sous tension, mais une défaillance 0 – 30 s’affiche
à l’écran opérateur lors d’une tentative d’amorçage de la torche.
Confirmer que tous les consommables appropriés sont installés sur la torche.
Dans un système au repos (aucun signal de démarrage) comprenant la torche et les consommables, il devrait y avoir
continuité entre les deux fils noirs branchés sur le montant central de l’IGBT de l’arc pilote et le fil rouge en connexion
avec J28. Lorsque le gaz s’écoule dans la torche (mode de test de gaz 1), il devrait y avoir une grande résistance entre
ces deux points.
Note : pour régler un système en mode de test de gaz, afficher l’écran de service (se reporter à la page 8-23
Affichage de l’écran de serviceAfficher l’écran d’entretien), déplacer le curseur sur « G » (gaz), et utiliser
le bouton de réglage pour basculer vers « 1 » (mode de test de gaz). Si l’air ne circule pas, le régulateur peut
être défectueux. Examiner le journal des défaillances pour voir si des défaillances 3-20-n sont enregistrées.
Mode de test des gaz 0 Mode de test des gaz 1
< 5 Ω > 10 kΩ
Fils noirs
Continu avec
la buse ou le corps
externe de la torche
Fil rouge J28 Continu avec
un système
en négativité
