Remplacement des composants de la toRche
10-14
powermax
105 Manuel de service
Installation de la poignée de droite
Se reporter aux figures appropriées qui suivent et réaliser les instructions suivantes.
1. Poser le côté droit de la poignée sur une surface plane.
Note : si les poignées doivent être remplacées, appliquer l’étiquette « H » sur le côté droit de la poignée de la
torche.
2. Positionner le câble de l’arc pilote, les fils du capteur de la buse et le connecteur du fil du capteur de la buse dans
la poignée.
3. Pousser le contacteur de détection de buse sur la tige de montage dans la poignée tout en poussant la borne
du capteur de buse dans le trou de la tige dans la poignée.
4. Pousser doucement le corps de la torche dans la poignée de la torche en alignant la bride du collet du tuyau de gaz
avec le logement dans la poignée. Veiller à ne pas endommager le capteur de détection de buse, les fils du capteur
de buse ou le câble de l’arc pilote dans la poignée. S’assurer que le serre-câble est bien placé dans le logement
près de l’arrière de la poignée.
5. Placer les fils de l’interrupteur de démarrage le long de la bride du tuyau de gaz dans la poignée et pousser
doucement l’interrupteur de démarrage sur les deux tiges de montage dans la poignée.

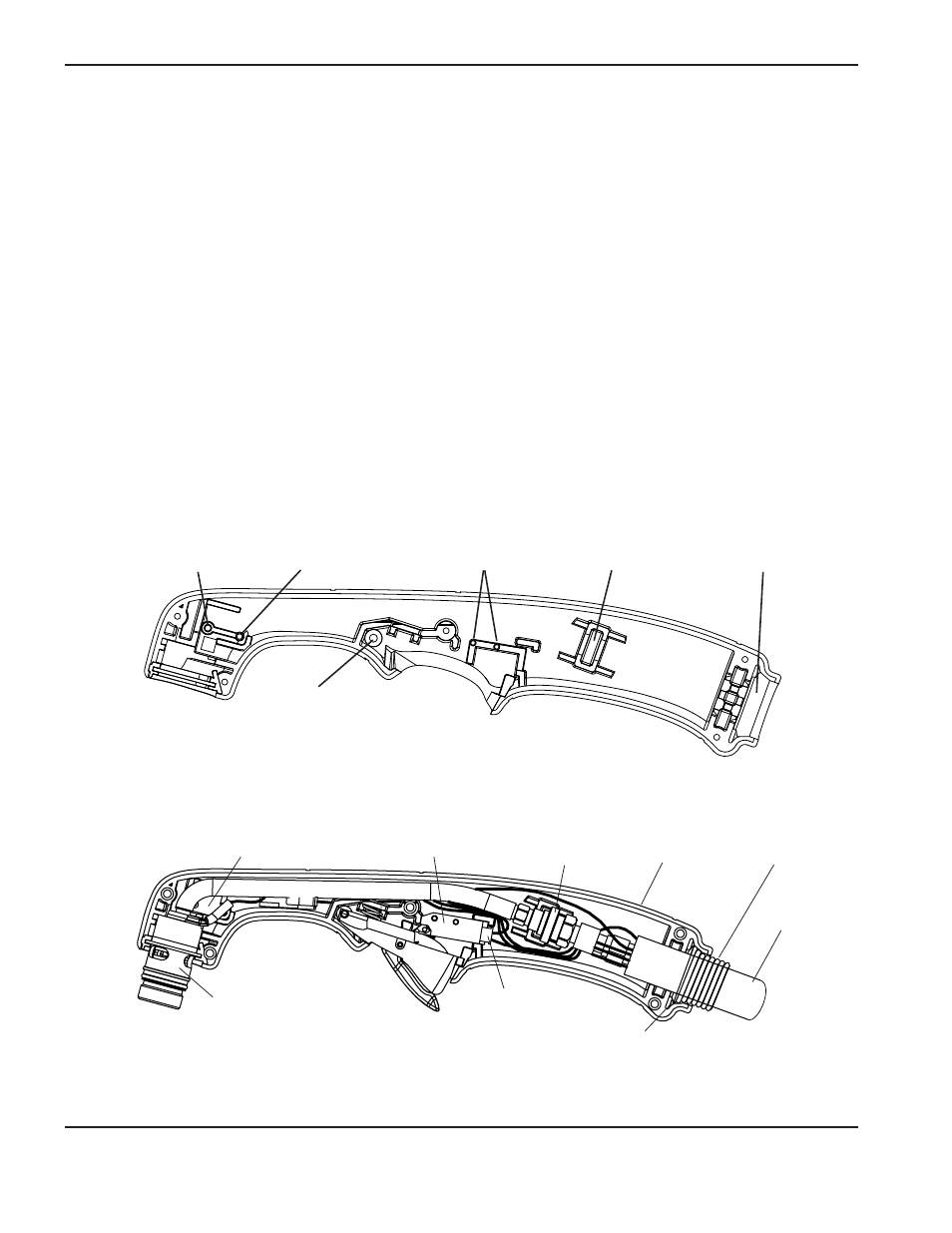

Poignée de la torche manuelle Duramax 75˚
Tiges
de l’interrupteur
de démarrage
Tige de montage
du contacteur
de détection de la buse
Trou pour la tige
du contacteur
de détection de la buse
Trou du pivot de la gâchette
Encoche
du serre-câble
Encoche du collet
du tuyau de gaz
Contacteur
de détection de la
buse
Poignée
de droite
Serre-câble
Encoche du serre-câble
Faisceau
de torche
Torche manuelle Duramax 75˚
Interrupteur
de démarrage
Corps de la torche
Connecteur de l’interrupteur
de démarrage
Bride du tuyau
de gaz
