Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service 9-67
8. Retirer le raccord en laiton en le poussant à travers la partie avant du boîtier de la prise à raccord rapide.
9. Retirer la prise à raccord rapide en retirant les quatre vis de montage qui sécurisent la prise à raccord rapide
au panneau avant.
10. Fixer la nouvelle prise à raccord rapide au panneau avant en serrant les quatre vis de montage fournies à 23 kg cm.
11. Insérer la petite extrémité du raccord en laiton neuf, à partir de l’avant de la source de courant, dans le trou avant
central de la prise à raccord rapide jusqu’à ce qu’il soit bien en place.
12. Installer la rondelle en plastique par-dessus le raccord en laiton et l’emboîtement en plastique à l’arrière de la prise
à raccord rapide.
13. Placer la cosse ronde sur le raccord en laiton et serrer le nouveau boulon en laiton sur le raccord en laiton. Serrer
le boulon à 46,1 kg cm.
14. Pousser le raccord instantané de 90° sur le raccord en laiton jusqu’à ce qu’il soit bien en place.
15. Diriger les fils de la buse dans la gaine de recouvrement du panneau central.
16. Diriger le câble d’interface de la torche dans le passe-fil supérieur.

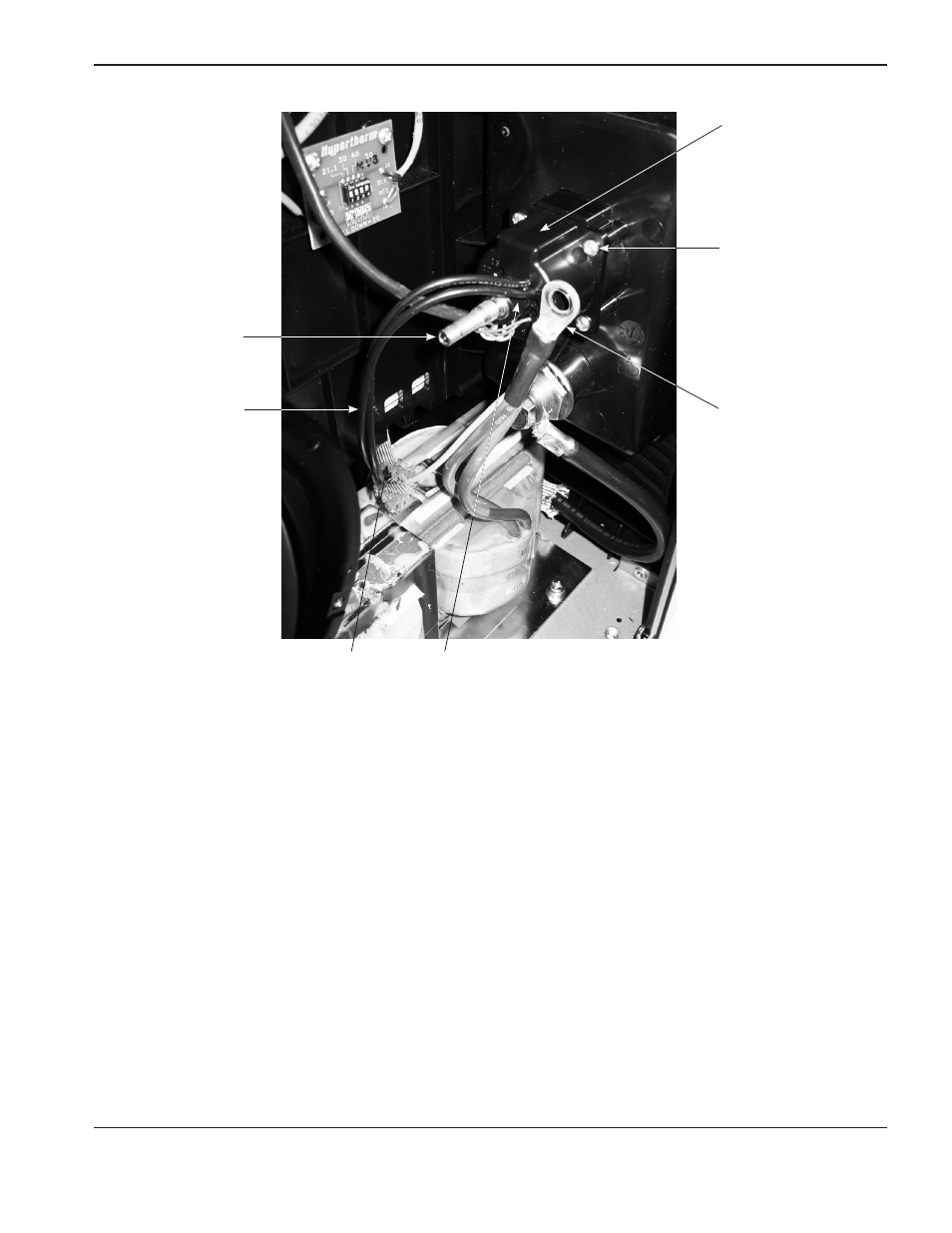

Raccord en laiton
Cosse ronde
Prise à raccord rapide
Vis de montage (4)
Fils de la buse (2)
Emboîtement en plastique Gaine de recouvrement
