Remplacement des composants de la souRce de couRant
9-44
powermax
105 Manuel de service

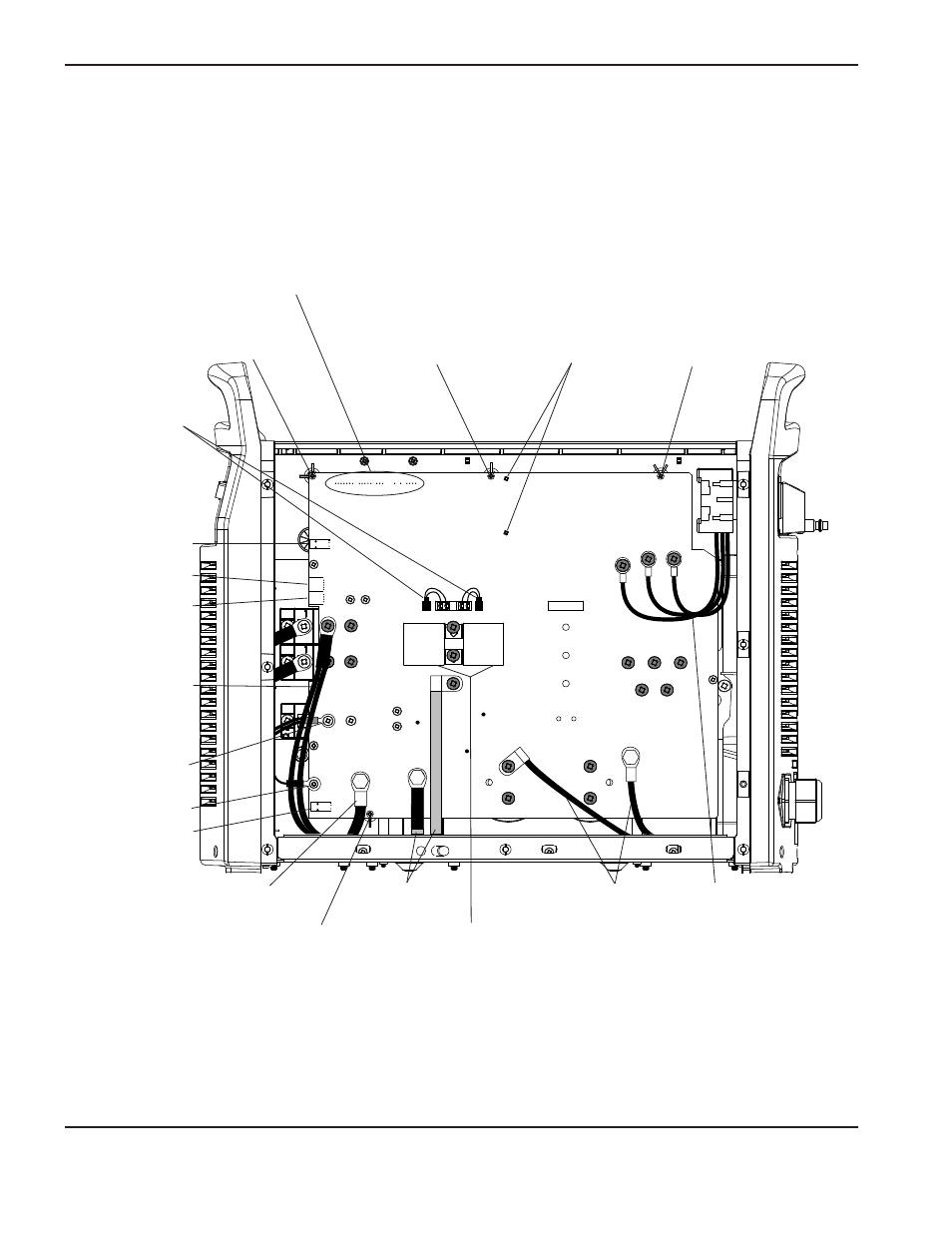

Circuit imprimé d’alimentation, 380 V CCC/400 V CE
J6
J5
J3
J2
J1
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
J28
WORK
LEAD
J26
C152
C151
J25
+
_
+
_
TP7
TP9
TP8
W
R
B
J6, J5, J3, J2 et J1
Vis de montage
du transformateur
Connecteurs de la
commande de grille
Connecteur J11
Connecteur J17
Connecteur J18
Vis de montage
du panneau
Vis de montage
du panneau
Vis de montage du panneau
Condensateurs 3uF
Fils
du transformateur
Fils de la bobine
d’induction PFC
Fils d’entrée c.a.
Fils de sortie de la
bobine d’induction
Câble de retour
Vis de montage
du panneau
Connecteur J32
Fils de la buse
Fil de l’électrode
