Dépannage et tests système
powermax
105 Manuel de service 8-43

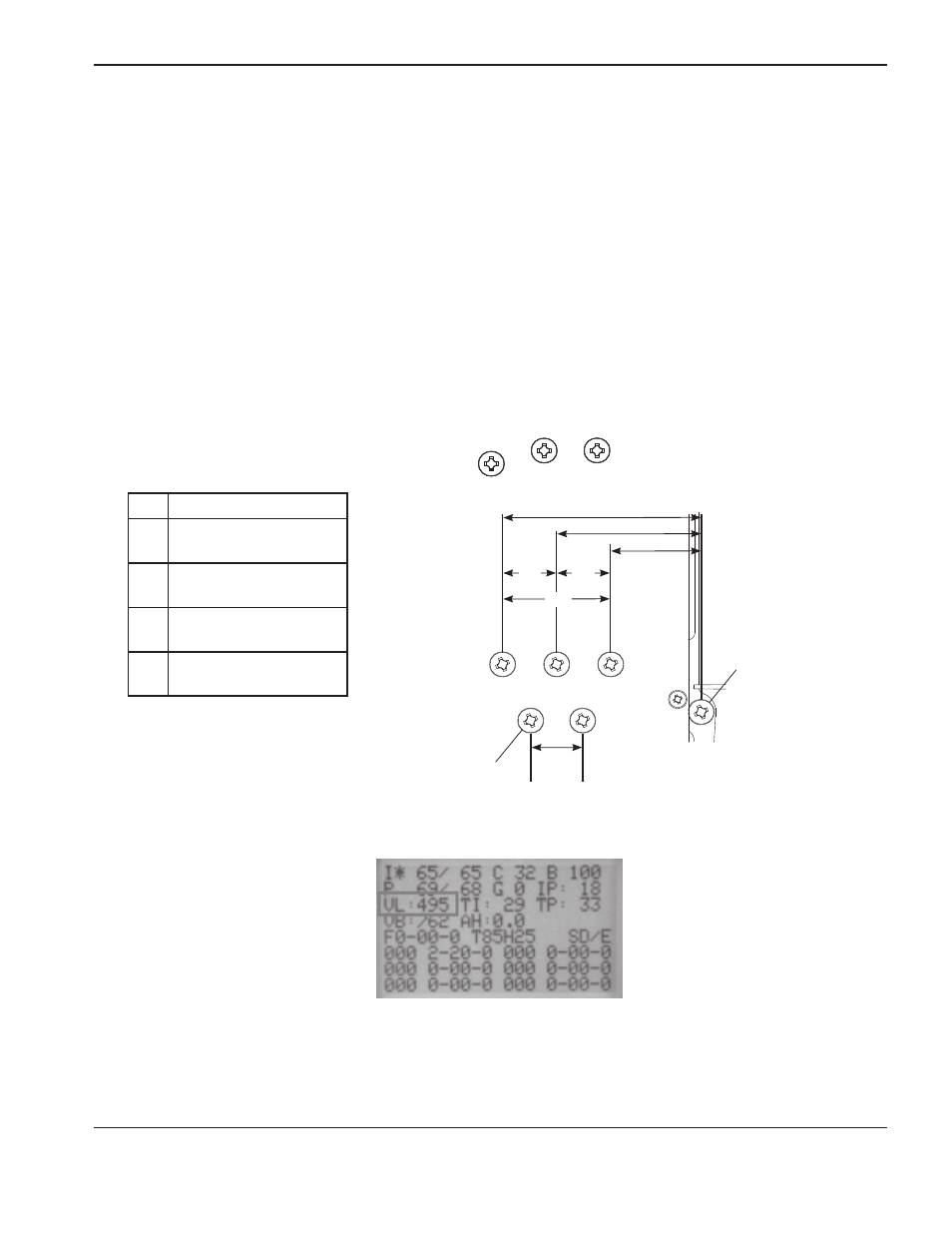

Test 1 – Tension d’entrée
Symptôme : défaillance de tension (0-60-0, -1 ou -2)
• Vérifier la tension secteur au-dessus de l’interrupteur d’alimentation (S1) avec l’interrupteur en position fermée
(OFF).
• Vérifier la tension d’entrée au pont de diodes en entrée avec l’interrupteur en position ouverte (ON).
- La tension c.a. entre deux fils d’entrée doit être égale à la tension secteur.
• Si la tension est correcte à l’interrupteur d’alimentation, et que la tension est basse au pont de diodes en
entrée, remplacer l’interrupteur d’alimentation.
• Vérifier la tension de sortie du pont de diodes en entrée.
- V c.c. en sortie = Tension secteur x 1,414 V c.c.
Note : toutes les valeurs sont de ± 15 %.
Triphasé
L1 Noir (CSA)
Marron (CE)
L2 Blanc (CSA)
Noir (CE)
L3 Rouge (CSA)
Gris (CE)
PE Vert (CSA)
Vert/jaune (CE)
• S’il existe une défaillance et que la valeur du pont de diodes en sortie est correcte :
- Afficher l’écran de service et confirmer que la valeur « VL » est de ± 15 % de la tension secteur c.a.
• S’il existe une défaillance et que la valeur « VL » est correcte :
- Vérifier le circuit imprimé du processeur de signal numérique en le remplaçant par un autre qui fonctionne.
- Si le problème n’est pas au niveau du circuit imprimé du processeur de signal numérique, remplacer
le circuit imprimé d’alimentation et le module IGBT du PFC (unités 230 – 400 V CE et CSA uniquement).
LV
3 entrées à la terre
LV/1,732
Terre (GRD)
Fil noir
LV LV
LV
X 1,414
LV = tension secteur entrante
