Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service
9-59
Remplacement du sous-ensemble de filtre à air
1. Remplacer la cartouche filtrante à air. Se reporter à la section « Remplacement de la cartouche filtrante à air »
2. Déconnecter les deux bornes de fils sur le dessus du pressostat.
3. Retirer la vis qui retient le(s) fil(s) de terre au boîtier du filtre à air.
Note : il y aura deux fils de terre si le port CPC facultatif est installé dans le panneau arrière.
4. Pousser la bague en plastique sur le raccord instantané.
5. Tirer délicatement le haut du panneau arrière hors de la source de courant jusqu’à ce que le tuyau de gaz se retire
du raccord instantané.
6. Déposer le raccord du tuyau de gaz du panneau d’extrémité arrière.

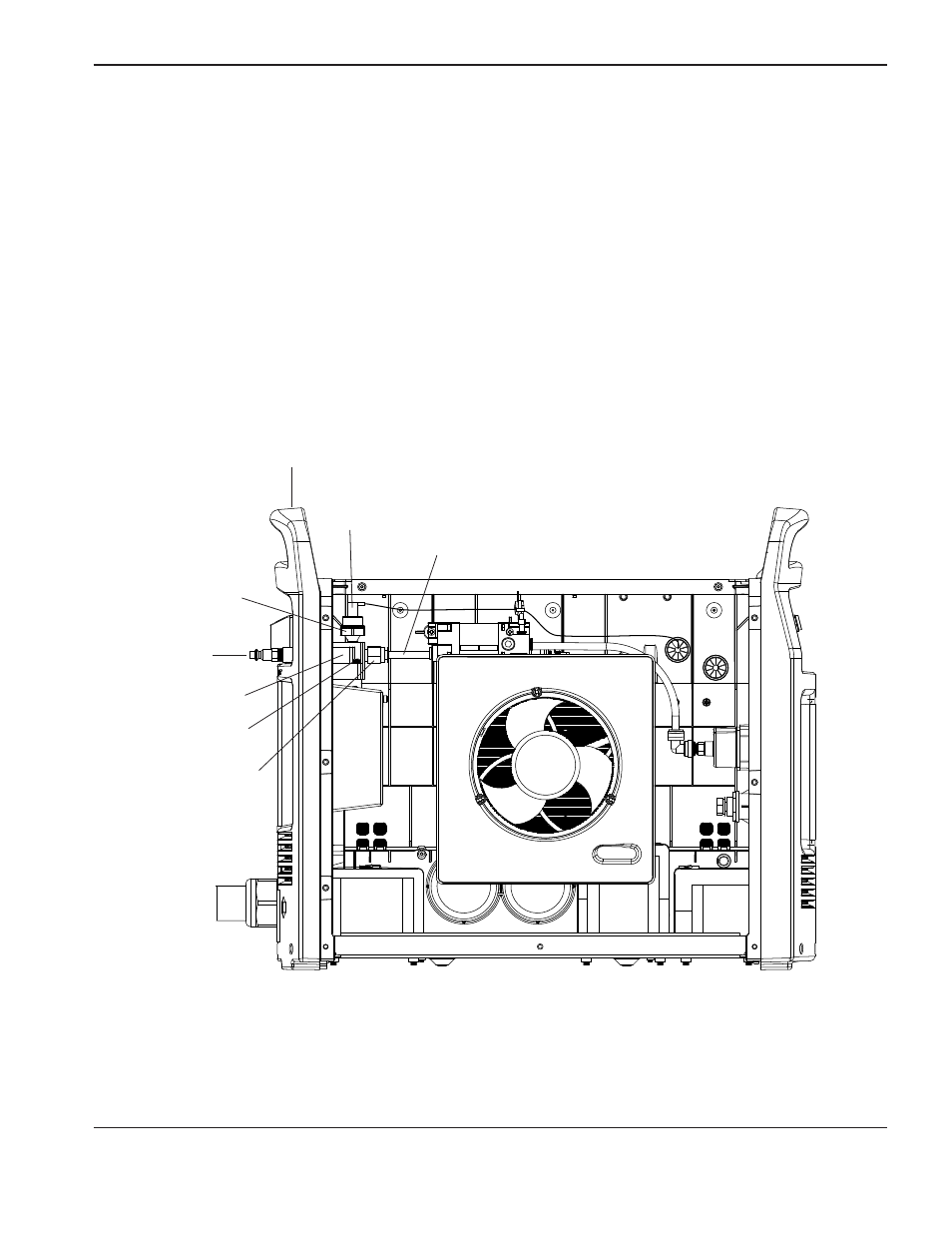

Bornes de fil
Raccord du tuyau
de gaz
Pressostat
Boîtier du filtre à air
Vis du fil de terre
Panneau d’extrémité arrière
Raccord instantané
Tuyau de gaz
