Remplacement des composants de la souRce de couRant
9-62
powermax
105 Manuel de service

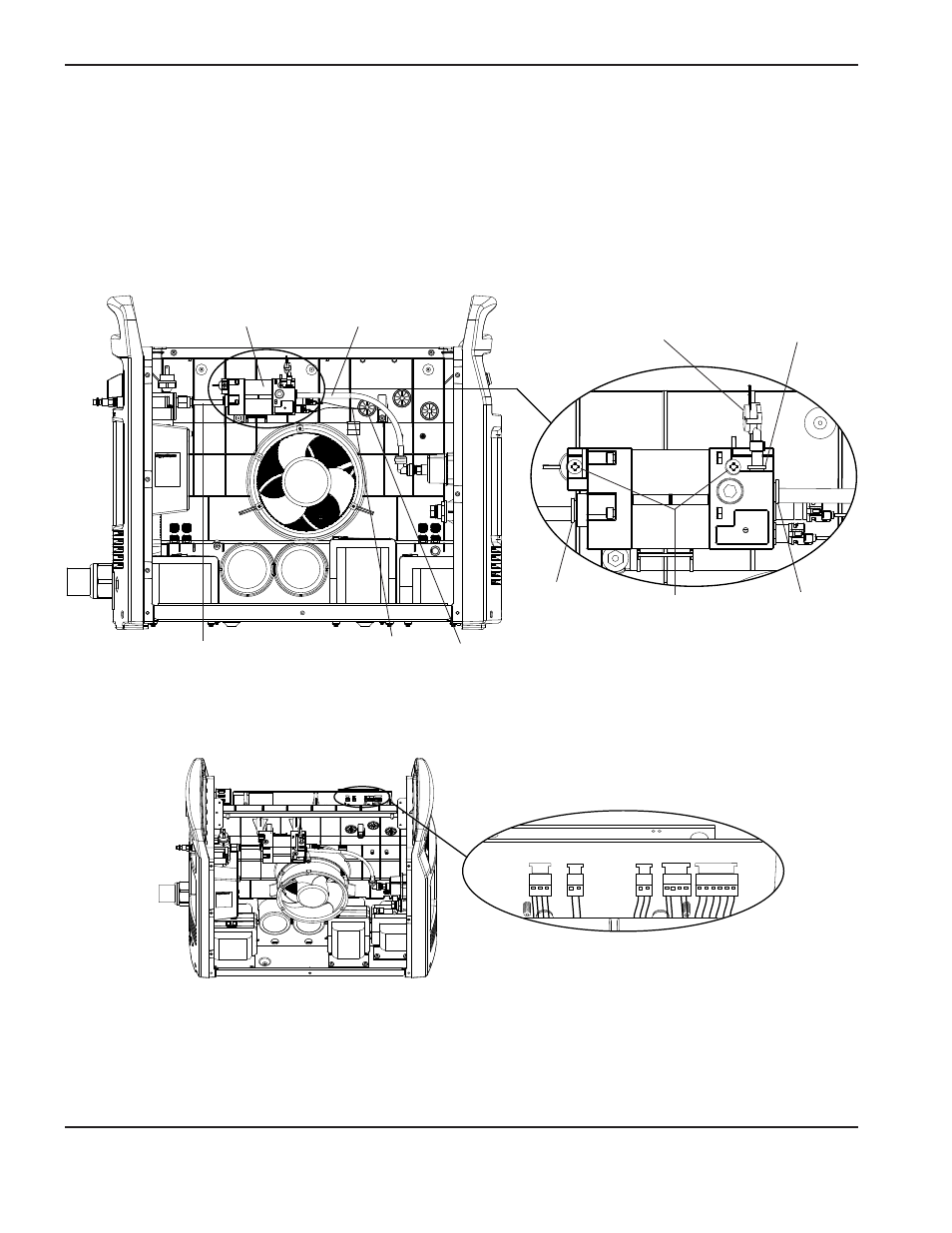

8. Aligner et pousser la nouvelle électrovanne sur le tuyau de gaz court jusqu’à ce qu’elle soit bien en place.
9. Fixer la nouvelle électrovanne au panneau central en serrant les deux vis de montage fournies à 23 kg cm.
10. Pousser le tuyau de gaz long dans l’électrovanne jusqu’à ce qu’il soit bien en place.
11. Pousser le capteur de pression dans l’électrovanne jusqu’à ce qu’il soit bien en place.
12. Acheminer les fils d’alimentation de l’électrovanne et le connecteur dans le passe-fil.
Raccord court
du tuyau de gaz Vis de montage
Raccord long
du tuyau de gaz
Tuyau de gaz long
Tuyau de gaz
court
Électrovanne
Fils d’alimentation
de l’électrovanne
Raccord du capteur
de pression Capteur de pression
Passe-fil
13. Brancher le connecteur de l’électrovanne dans le collecteur J6 du circuit imprimé d’alimentation.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
