Dépannage et tests système
powermax
105 Manuel de service 8-49
Pour les codes de défaillance de fonctionnement 0-40-2 et 0-40-3 ou les codes de défaillances du circuit
imprimé d’alimentation 2-10-0 et 2-10-1
1. Déposer le détecteur de température de l’onduleur du haut et de l’arrière du circuit imprimé d’alimentation (J2).
2. Mesurer la résistance entre les broches 1 et 3 sur la fiche.
3. Si la résistance n’est pas de ± 15 % de 10 kΩ, remplacer le détecteur de température.
4. Si la valeur est correcte, déposer le circuit imprimé du processeur de signal numérique et mesurer la résistance
entre les broches 1 et 3 sur le circuit imprimé d’alimentation lorsque le détecteur de température est débranché.
La résistance doit être d’environ 57,6 kΩ.
5. Si la valeur est correcte, remplacer le circuit imprimé du processeur de signal numérique.
6. Si la valeur est incorrecte, remplacer le circuit imprimé d’alimentation.

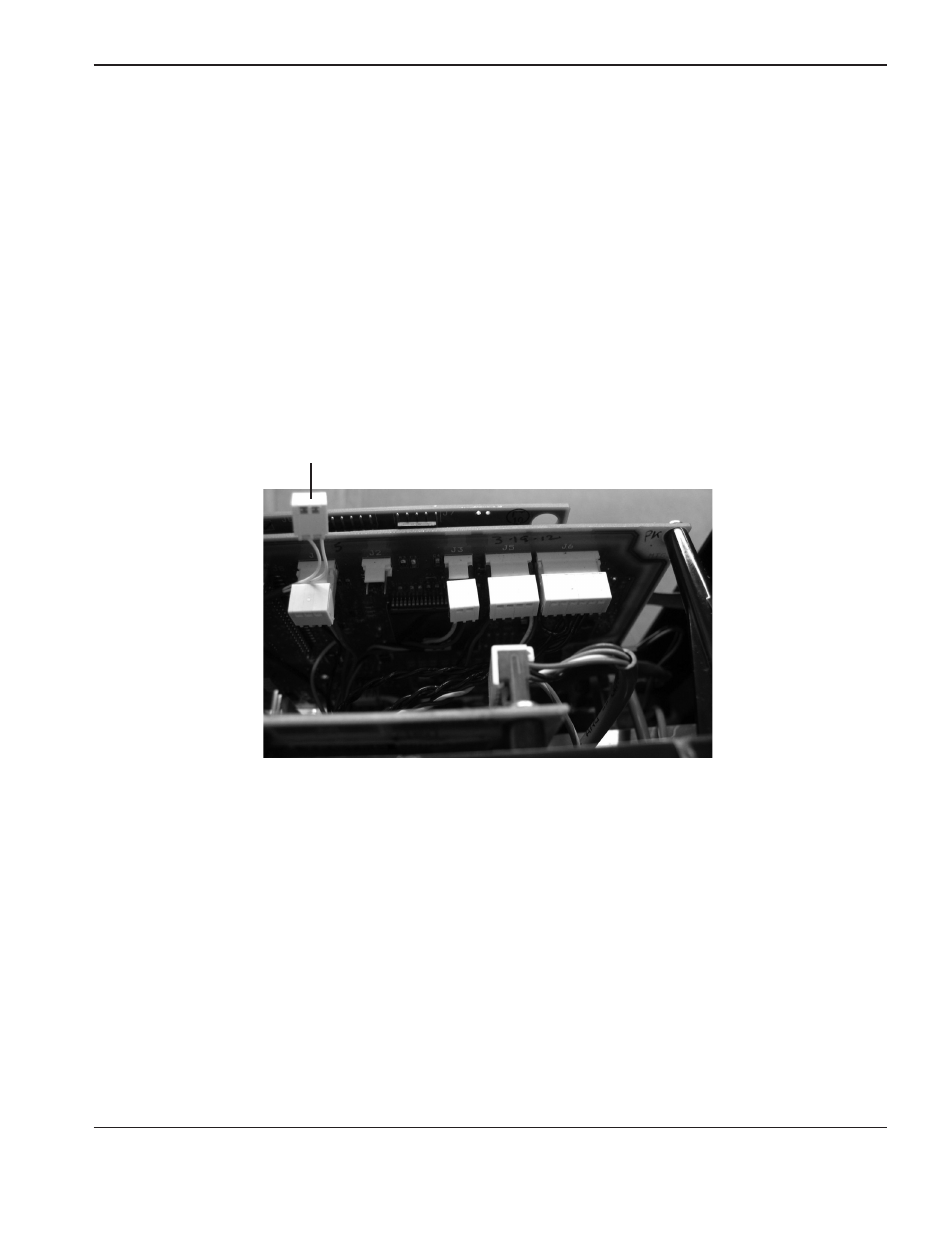

Connecteur du détecteur
de température de l’onduleur J2
