Coupe méCanique
powermax
105 Manuel de service 7-3
Branchement d’un câble d’interface machine facultatif
La source de courant Powermax peut être équipée d’un circuit imprimé de diviseur de tension à cinq positions installé
en usine (ou par l’utilisateur). Le diviseur de tension intégré offre une tension d’arc réduite de 20:1, 21.1:1, 30:1, 40:1
ou 50:1 (sortie maximale de 15 V). Une prise facultative située à l’arrière de la source de courant (se reporter à la page
précédente) permet d’accéder à la tension d’arc réduite et aux signaux pour le transfert d’arc et le démarrage plasma.
Note : Le diviseur de tension est préréglé en usine à 50:1. Pour modifier le réglage, consulter la page
7-6 Réglage du diviseur de tension à cinq positions.
Attention : Le diviseur de tension interne installé en usine fournit un maximum
de 15 V en cas de circuit ouvert. Il s’agit d’une tension de sortie
fonctionnelle très basse (ELV) protégée par l’impédance qui permet
d’éviter les risques d’électrocution, les problèmes d’énergie et les risques
d’incendie dans des conditions normales sur la prise d’interface
de la machine et d’éviter tous ces risques en cas d’une seule défaillance
sur le câblage d’interface de la machine. Le diviseur de tension n’est pas
tolérant aux pannes et les sorties ELV ne répondent pas aux exigences
de sécurité de basse tension (SELV) pour le raccordement direct
du matériel informatique.
Hypertherm offre plusieurs choix de câbles d’interface de machine pour le Powermax105 :
• Pour utiliser le diviseur de tension intégré qui fournit une tension d’arc réduite en plus des signaux pour
le transfert d’arc et le démarrage plasma :
- Utiliser le numéro de référence 228350 (7,6 m) ou 228351 (15,2 m) pour les fils possédant des cosses
rectangulaires aux terminaisons.
- Utiliser le numéro de référence 123896 (15,2 m) pour les câbles dont les terminaisons possèdent un
connecteur D-sub. (Compatible avec les produits Hypertherm, comme le Edge ® Ti et le Sensor ™ PHC.)

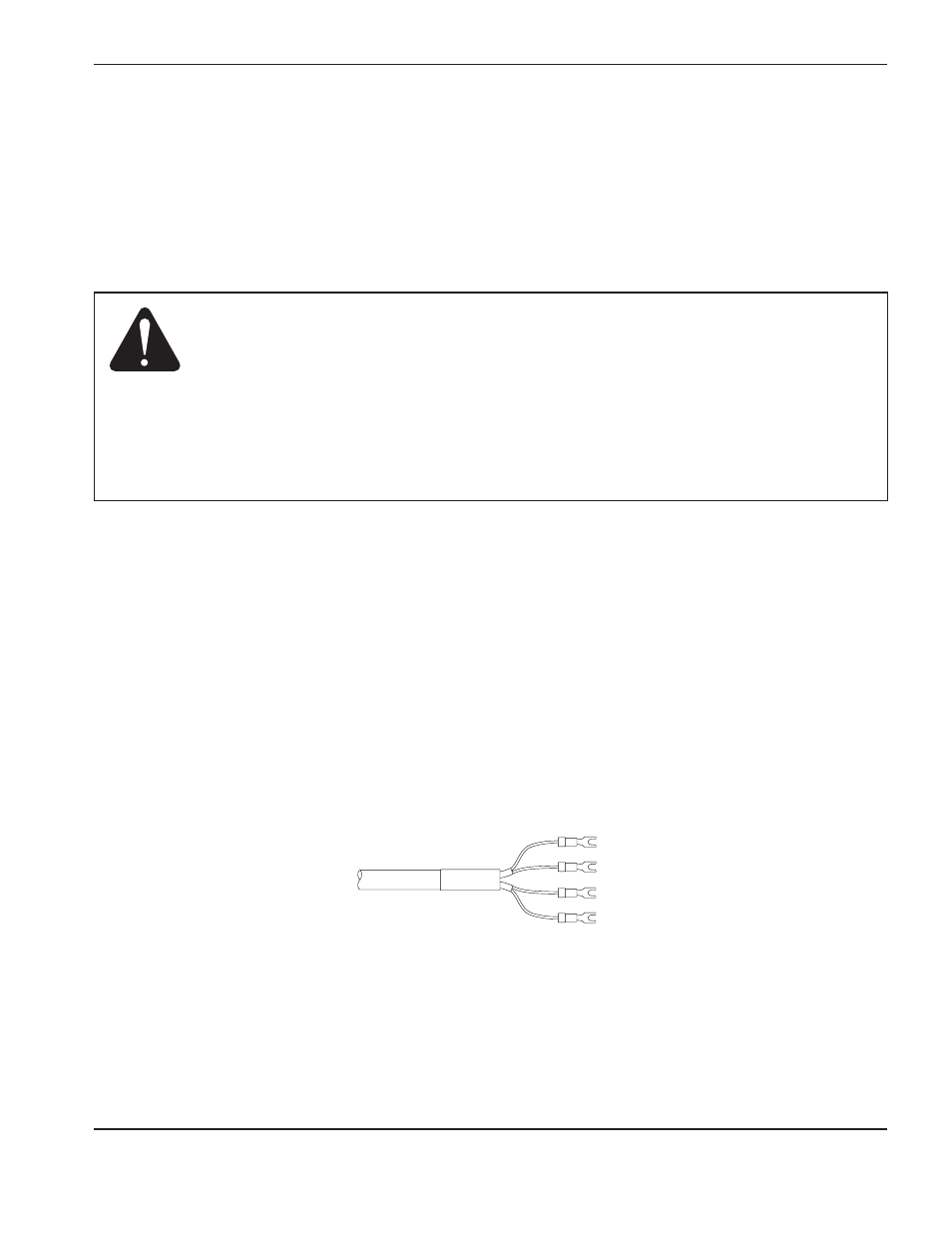

• Pour utiliser les signaux pour le transfert d’arc et le démarrage plasma uniquement, utiliser le numéro
de référence 023026 (7,6 m) ou le numéro de référence 023279 (15,2 m). Ces câbles possèdent des cosses
rectangulaires, comme illustré ci-dessous.
Se reporter à la page 7-5 Brochage de l’interface machine pour des renseignements relatifs au brochage de la prise.
