Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service
9-35
Écrou de retenue
du serre-câble
Serre-câble
Panneau arrière de la
source de courant
Rondelle
en aluminium
Adaptateur pour
serre-câble
Écrou du serre-câble
à l’intérieur de la
source de courant
Écrou de retenue
du serre-câble
Serre-câble
Panneau arrière de la
source de courant
Écrou du serre-câble à l’intérieur
de la source de courant
200 – 600 V CSA, 230 – 400 V CE,
et 380 V CCC/230 – 400 V CE
Serre-câble
380 V CCC et 400 V CE
Serre-câble

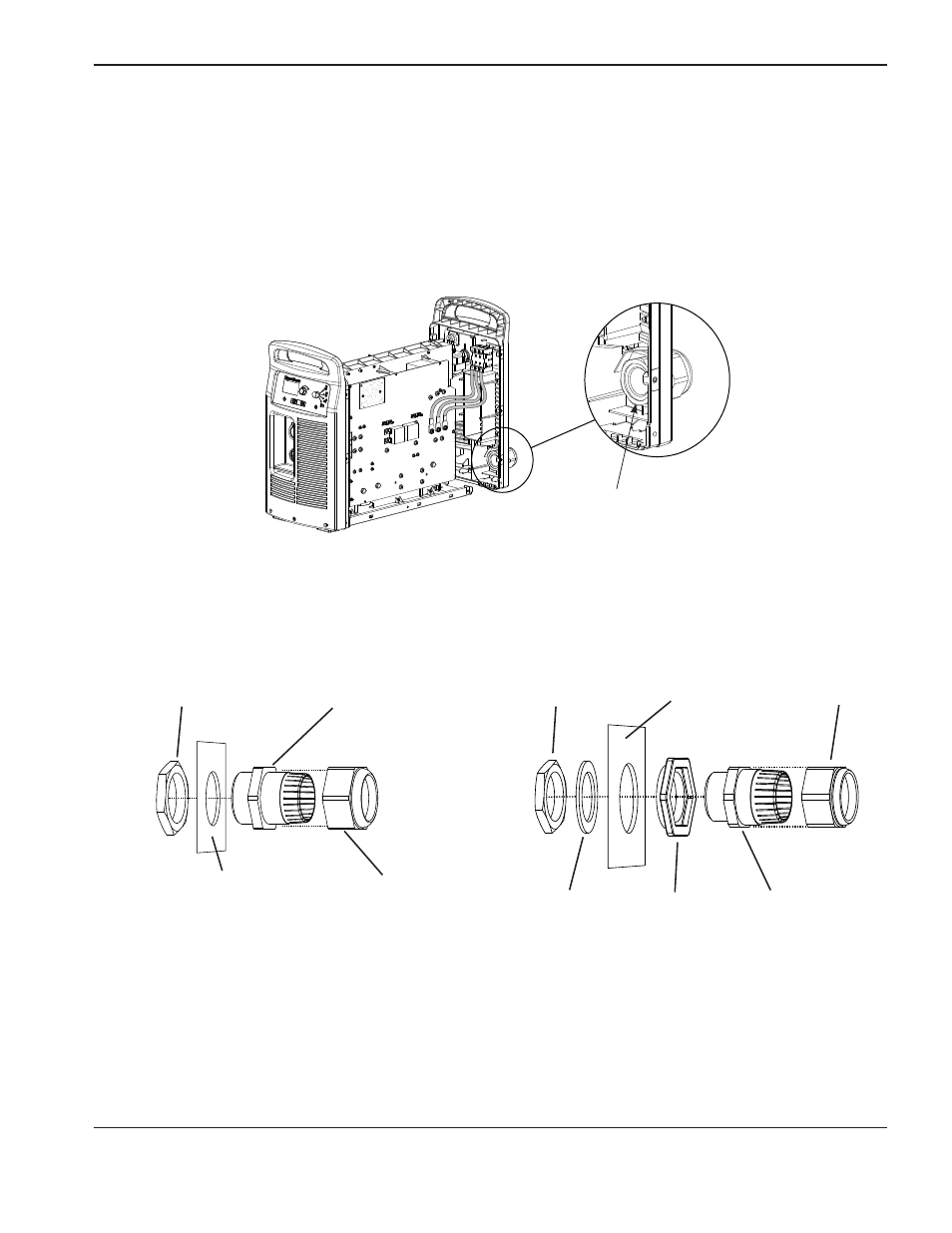

Dépose du connecteur du serre-câble
1. Desserrer et retirer l’écrou du serre-câble à l’intérieur de la source de courant.
2. Déposer les pièces restantes du connecteur du serre-câble de la source de courant.
Écrou du serre-câble à l’intérieur
de la source de courant
