Remplacement des composants de la souRce de couRant

9-50

powermax

105 Manuel de service

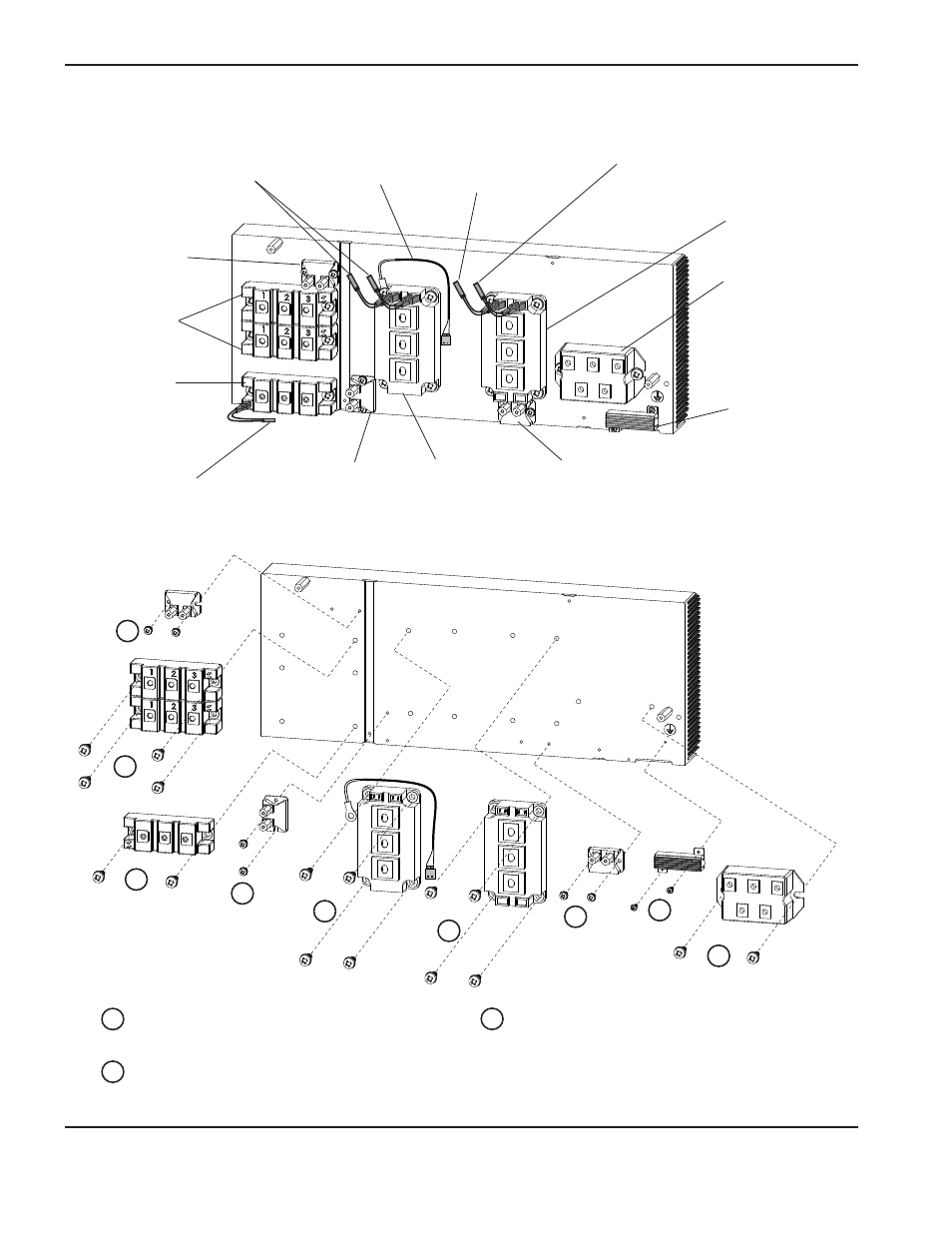

Composants du dissipateur thermique 200 – 600 V CSA

Pont de diodes

en entrée

(kit 128746)

Module IGBT PFC

(kit 228699)

Module IGBT

onduleur

(kit 228702)

IGBT arc pilote

(kit 228944)

Pont de diodes

en sortie (2)

(kit 228902)

Résistance

d’amortissement

(kit 228894)

Capteur thermique

(kit 228805)

Câbles de commande de grille

du module IGBT onduleur

Câble de commande de grille

de l’IGBT de l’arc pilote

Câble du capteur de température

du module IGBT PFC

Transistor à effet de champ

5 Ω 120 W

(kit 228693)

Transistor à effet

de champ

15 Ω 200 W

(kit 228898)

Transistor à effet de champ

5 Ω 200 W

(kit 228897)

1

1

1

2

3

3

3

3

3

Couple à 17,3 kg cm.

M4 X 10 2SEM

Couple à 11,5 kg cm.

M3 X 10 1SEM

1

2

Couple à 40 kg cm.

M6 X 16 – 12,5 2SEM TRI CHRM

3

Câble de commande

de grille du module

IGBT PFC
