Remplacement des composants de la souRce de couRant
powermax
105 Manuel de service
9-33
Dépose du cordon d’alimentation

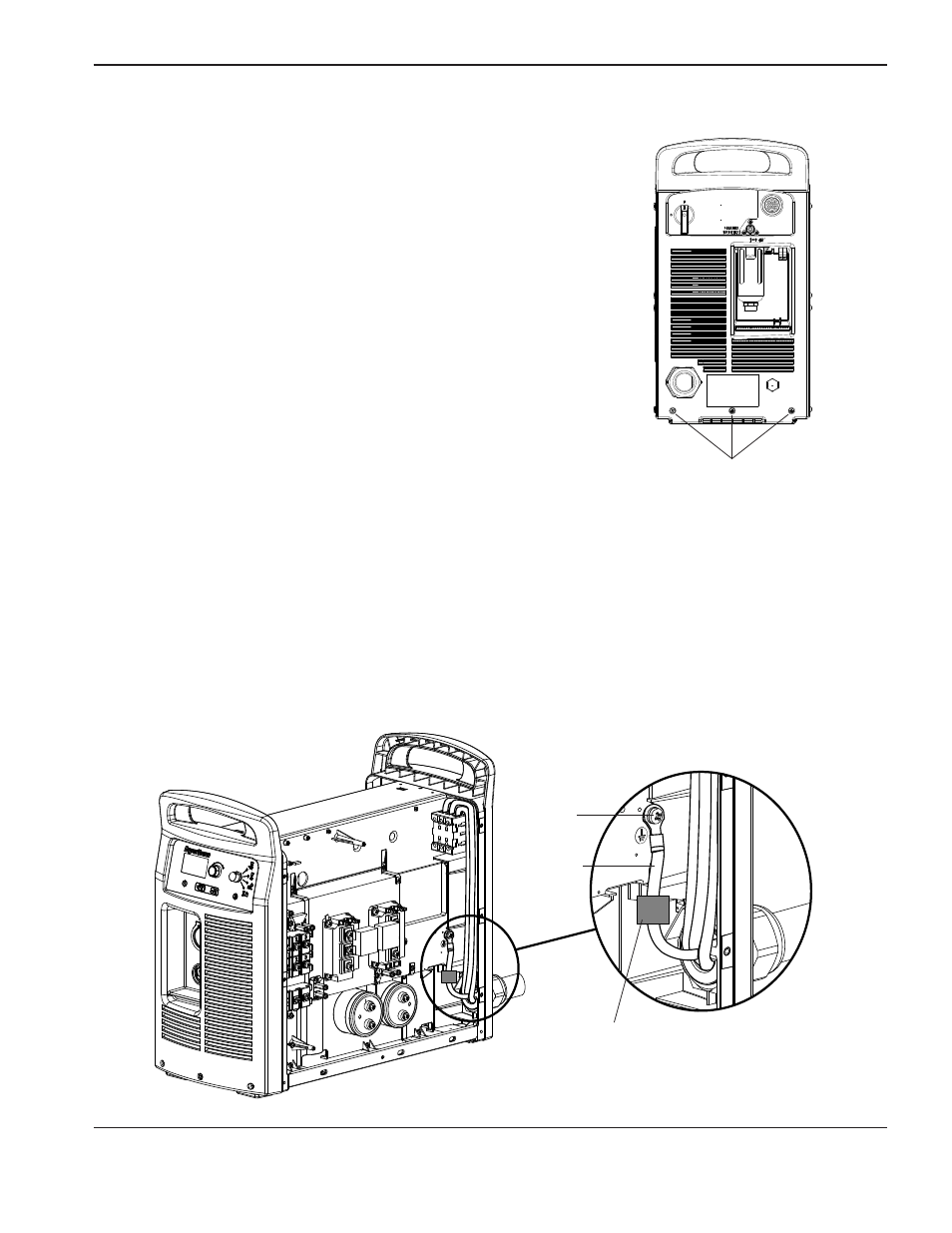

1. Retirer les trois vis de montage de la partie inférieure du panneau
d’extrémité arrière.
Vis de montage du panneau
d’extrémité arrière
2. Retirer la vis qui retient le fil de terre au dissipateur thermique.
Note : les modèles CE possèdent un noyau de ferrite sur le fil de terre. Les modèles CSA et CCC n’ont pas
de noyau de ferrite sur le fil de terre.
Le circuit imprimé d’alimentation est retiré pour montrer la connexion du fil de terre sur le dissipateur
thermique.
Fil de terre
Noyau de ferrite
(modèles CE)
Vis
