Remplacement des composants de la toRche
powermax
105 Manuel de service 10-9
Dépose de la gâchette et du ressort
1. Comprimer le ressort dans la gâchette.
2. Soulever délicatement le ressort et la gâchette hors de la poignée de droite et mettre de côté.

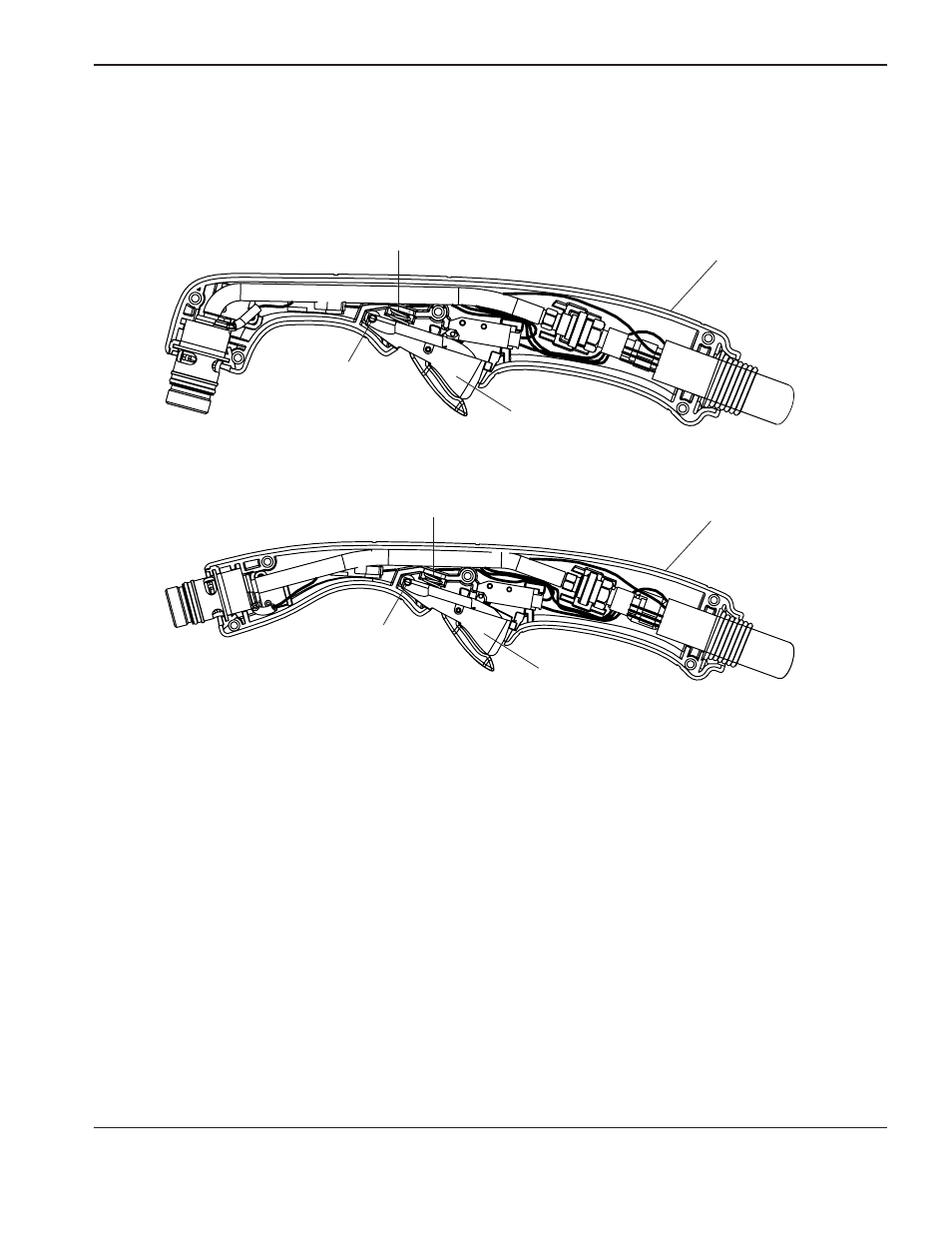

Poignée de droite
Torche manuelle Duramax 75˚
Ressort
Gâchette
Pivot de la gâchette
Torche manuelle Duramax 15˚
Poignée de droite
Ressort
Gâchette
Pivot de la gâchette
Installation de la gâchette et du ressort
1. Comprimer le ressort dans la gâchette.
2. Insérer délicatement le ressort et la gâchette dans la poignée de droite, en alignant le pivot de la gâchette avec
le trou du pivot de la gâchette dans la poignée de droite.
