Remplacement des composants de la souRce de couRant
9-78
powermax
105 Manuel de service
Figure 3 – Modèles 380 V CCC et 400 V CE

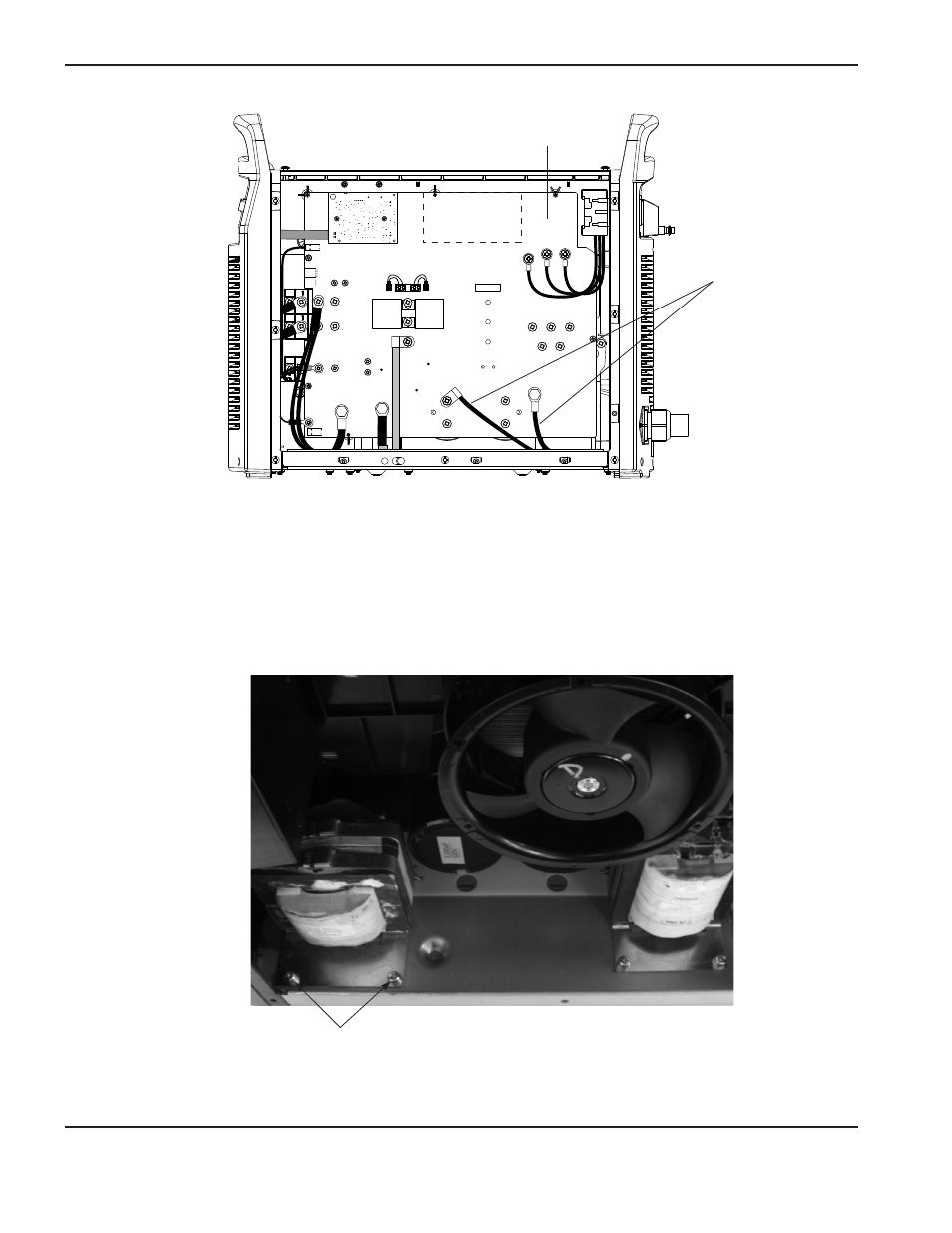

2. Retirer les deux vis de montage dans la base de l’inducteur PFC.
Vis de montage de l’inducteur PFC
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
Fils de la bobine
d’induction PFC
Circuit imprimé d’alimentation
