Dépannage et tests système
8-46
powermax
105
Manuel de service

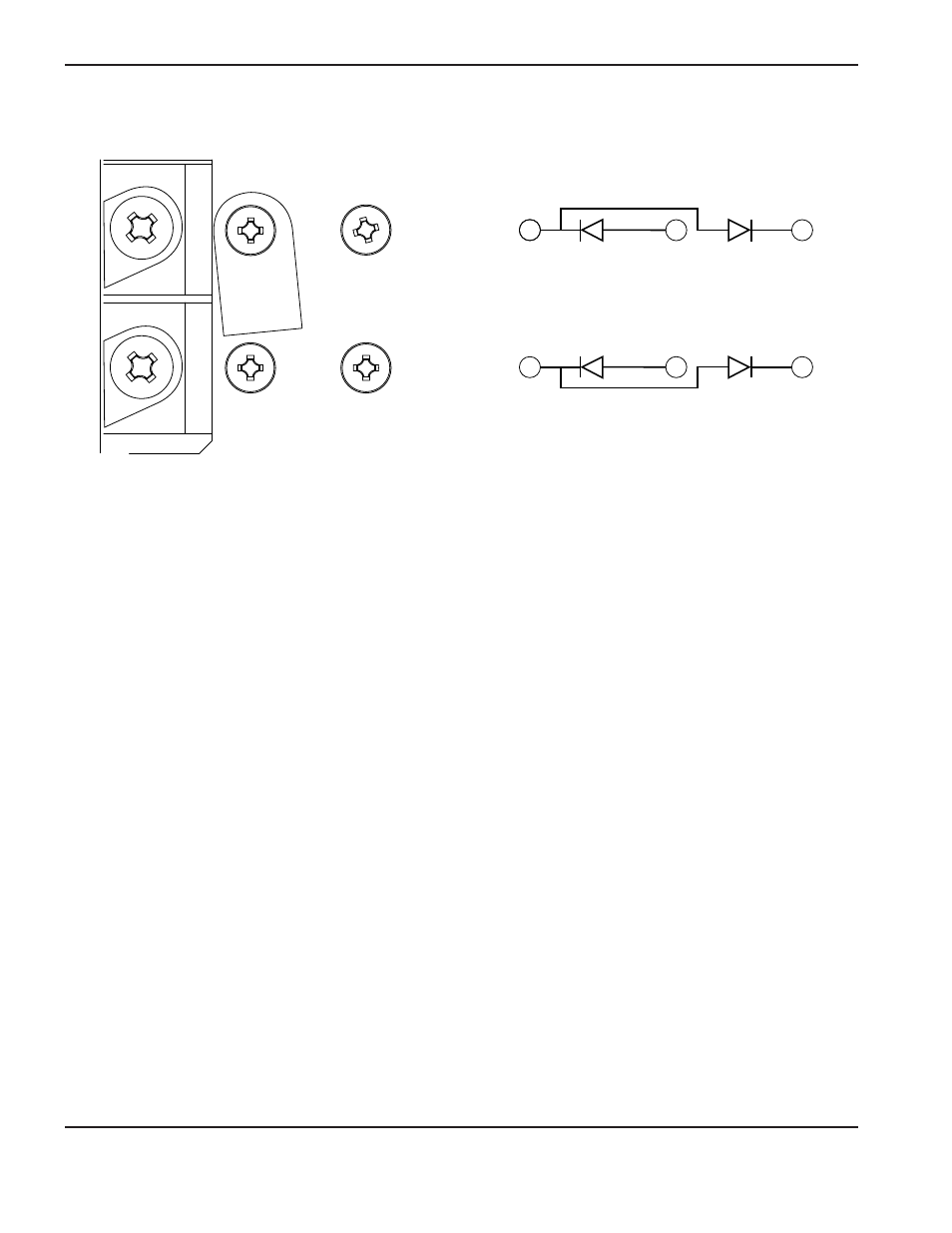

Test 3 – Diodes en sortie
• Couper l’alimentation (OFF) et débrancher le cordon d’alimentation.
• Vérifier les quatre diodes dans le pont avec un ohmmètre en mode test de diode.
• Pour chaque diode, la valeur doit être « ouverte » (très haute résistance) avec les câbles de jauge dans une
direction, et 0,1 V à 1,0 V avec les câbles de jauge inversés.
- Une diode est court-circuitée si sa valeur est inférieure à 0,1 V. Remplacer les deux ponts.
- Une diode est ouverte si sa valeur est supérieure à 1,0 V dans les deux directions. Remplacer les deux
ponts.
Note : dans chaque cas, le neutre (noir) doit être de 3.
3
2
1
3
2
1
3
2
1
3
2
1
