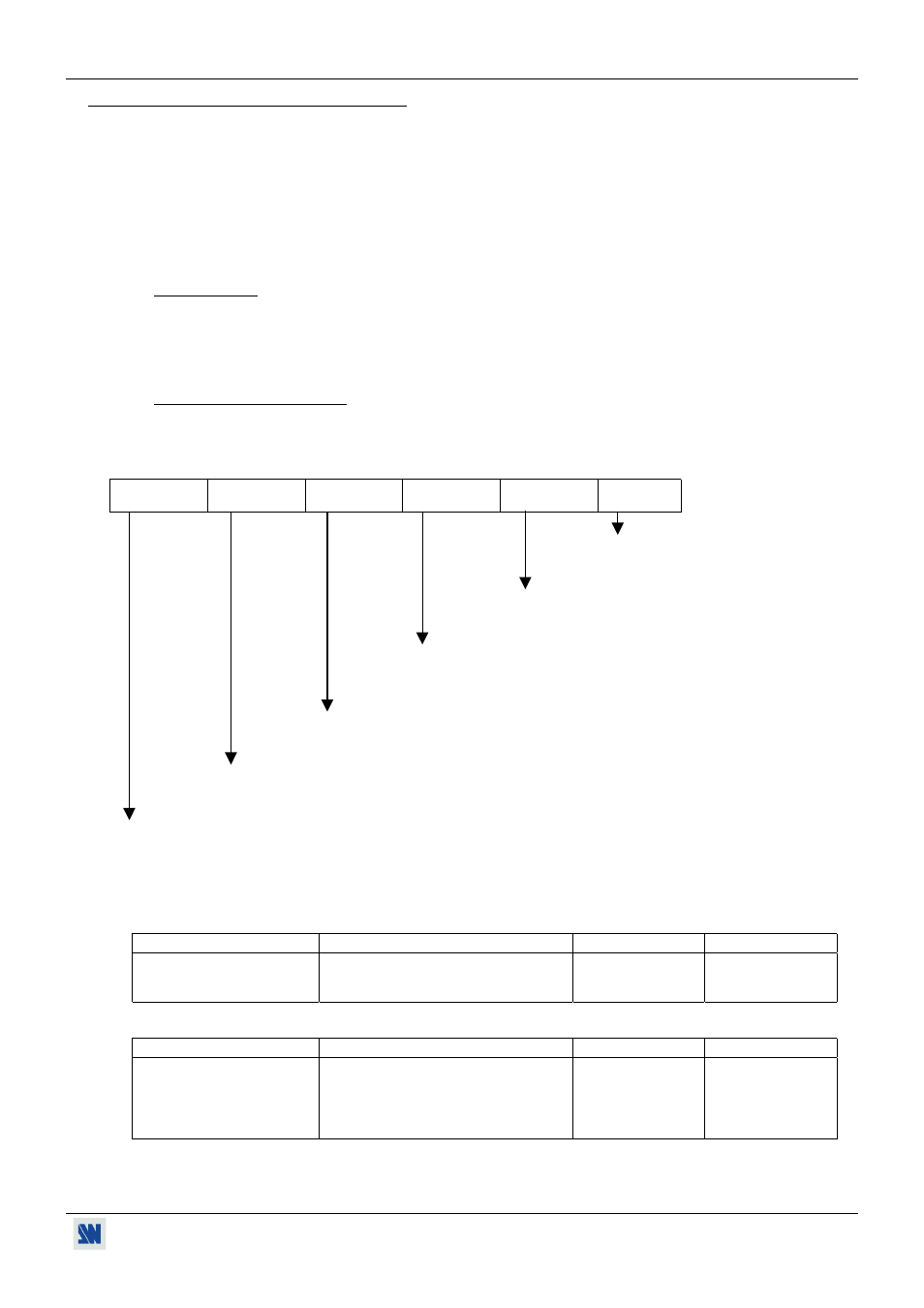

SMART FADE™ Chapitre 10 : GUIDE DE PROGRAMMATION RS-232
PAGE 77
10-5. DESCRIPTION DES COMMANDES (suite)
h COMMANDES D’ETATS (LECTURE SEULE)
Cet ensemble de commandes peut uniquement être lu. Ces commandes ne peuvent être précédées d’une valeur.
• La commande U renvoie la valeur d’Unité (UNIT); elle est utilisée pour calculer les fréquences ligne et trame des
entrées informatique.
• La commande l renvoie la durée d’une ligne d’une entrée informatique (Valeur CLD). La formule suivante permet de
calculer la fréquence ligne d’une entrée en kHz.
VALEUR UNIT = Fréquence Ligne de l’entrée informatique en kHz.
VALEUR CLD
• La commande t renvoie la durée d’une trame d’une entrée informatique (Valeur CFD). La formule suivante permet
de calculer la fréquence trame d’une entrée informatique en Hz.
FREQUENCE LIGNE (en Hz) = Fréquence Trame en Hz.
VALEUR CFD
• La commande P renvoie l’état de l’entrée informatique. (REPONSE : CSTA--)
Bit 5
(32)
Bit 4
(16)
Bit 3
(8)
Bit 2
(4)
Bit 1
(2)
Bit 0
(1)
0 = Pas de synchro détectée.
1 = Synchro. détectée.
0 = Synchro H & V.
1 = Synchro COMPOSITE.
0 = Format non entrelacé.
1 = Format entrelacé.
0 = Une entrée informatique est utilisée en référence de synchro.
1 = Aucune entrée informatique n’est utilisée en référence de synchro.
0 = Le format informatique est en dehors de la plage de capture (pour être utilisé en référence synchro.).
1 = Le format informatique est dans la plage de capture (peut être utilisé en référence de synchro.).
0 = FADE et TITLE non actif.
1 = FADE et TITLE actif.
• La command c est utilisée pour connaître l’entrée informatique dont l’état est affiché.
- APPLICATION SMART FADE ™ SEUL
VALEUR DECIMALE SÉLECTION RÉPONSE APPLICATION
0 NO COMPUTER CCHAN0 SMF251
1 COMPUTER 1 CCHAN1 SEUL
2 COMPUTER 2 CCHAN2
- APPLICATION SMART FADE ™ + SMART SWITCH VIDEO ™
VALEUR DECIMALE SÉLECTION RÉPONSE APPLICATION
0 NO COMPUTER CCHAN0
2 EXTEND PC 2 CCHAN2 SMF251
23 COMPUTER 1 CCHAN23 +
24 COMPUTER 2 CCHAN24 SMV415
25 COMPUTER 3 CCHAN25
