Chapitre 4 : MISE EN SERVICE SMART FADE™
PAGE 48

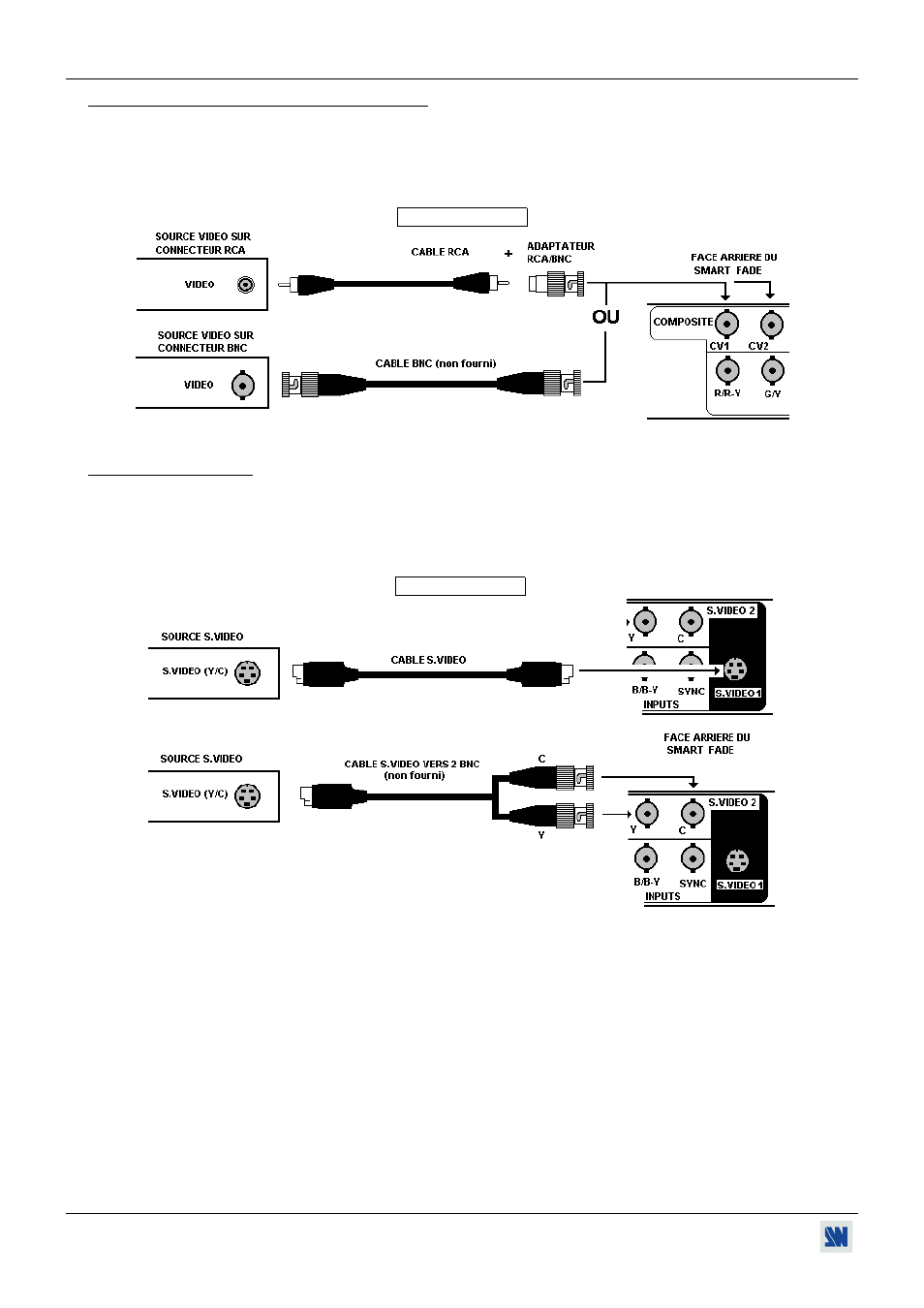

4-2. ENTRÉES VIDEO COMPOSITE (C.V1 et C.V2)
Le signal Vidéo Composite, aussi appelé COMPOSITE ou VIDEO, est disponible sur la plupart des appareils vidéo
(Magnétoscope , DVD, Caméra…), mais c’est aussi celui qui procure la moins bonne qualité d’image. Le standard vidéo de
ce signal peut être PAL, SECAM ou NTSC. Le signal est transmit par un simple câble coaxial, et se raccorde aux appareils
vidéo par un connecteur RCA ou BNC.
RACCORDEMENT
4-3. ENTRÉES S.VIDEO
Le signal S.VIDEO (Super Vidéo), aussi appelé Y/C, HI-8
™
, ou S.VHS
™
, est disponible sur les lecteur de DVD et sur les
magnétoscopes haute qualité (S.VHS). Les informations de Luminance (Y) et de Chrominance (C) du signal S.VIDEO sont
transmises séparément (sur 2 fils), donnant ainsi une qualité d’image supérieure à celle du signal Vidéo Composite. Le
connecteur standard, est un connecteur Mini-DIN 4, aussi appelé connecteur Oshiden
™
.
RACCORDEMENT
