SMART FADE™ Chapitre 4 : MISE EN SERVICE
PAGE 49
4-4. ENTRÉE RGB/S & COMPONENT
c SIGNAUX RGB/S
Les signaux RGB/S, aussi appelés RVB/S ou RGB Sync sont des signaux RGB avec synchro COMPOSITE. Ces signaux
sont largement utilisés dans le milieu "broadcast", mais sont aussi disponibles sur les lecteurs de DVD et les récepteurs
satellite européens. Les signaux RGB/S sont des signaux transmis sur 4 câbles coaxiaux, donnant ainsi une meilleure
qualité d’image que les signaux COMPOSITE et S.VIDEO. Les connecteurs standard sont généralement des connecteurs
BNC pour les équipements broadcast, et Péritel pour les lecteurs de DVD et les récepteurs satellite.

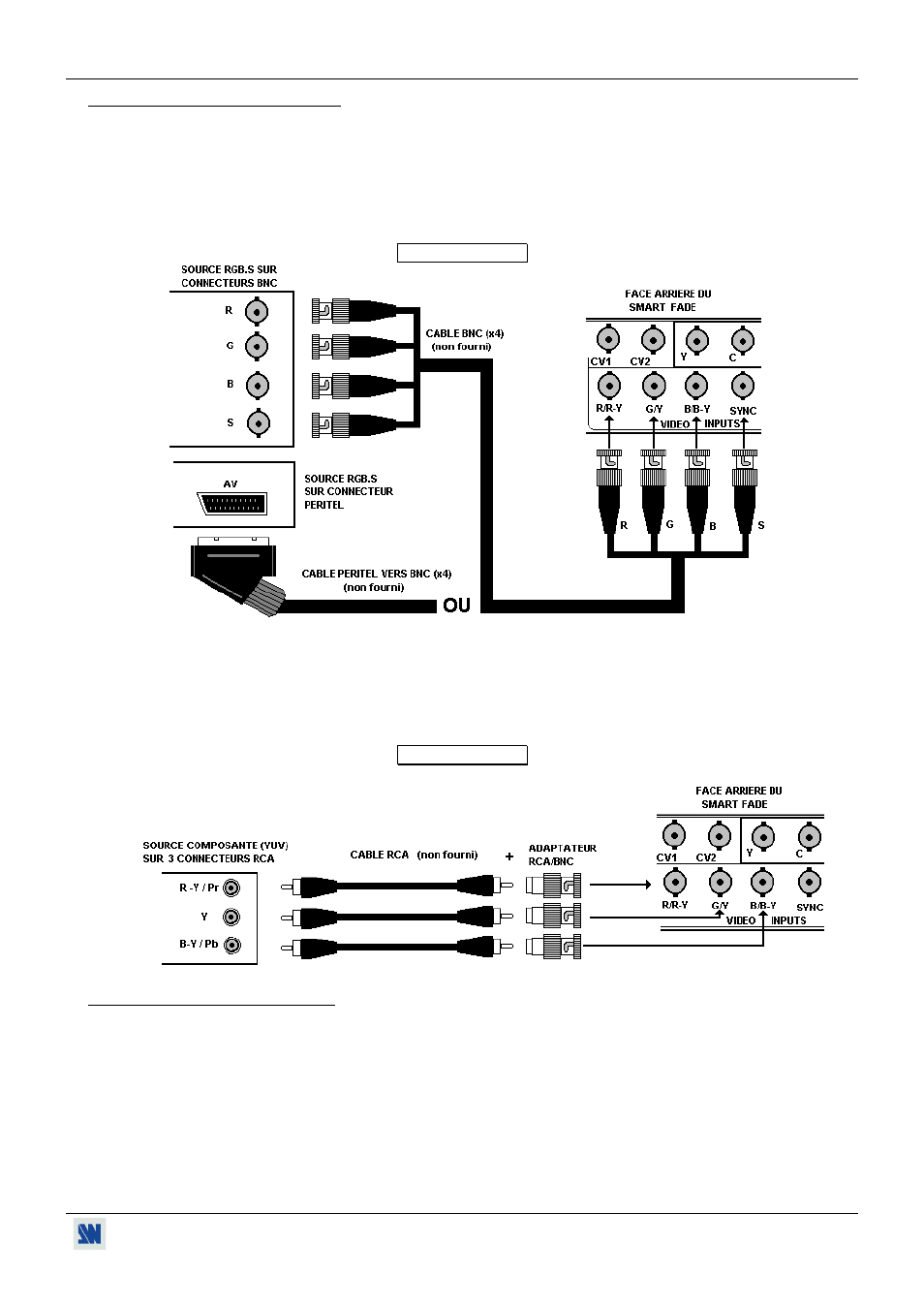

RACCORDEMENT
d ENTRÉE COMPOSANTES (Y, R-Y, B-Y)
Les signaux vidéo Composantes, aussi appelés COMPONENT, YUV (Y, R-Y, B-Y), ou BETACAM
™ , sont largement
utilisés dans le milieu "broadcast", mais sont aussi disponibles sur certain lecteur de DVD. Les signaux Composantes sont
transmis par 3 câbles coaxiaux, donnant ainsi une qualité d’image supérieure à celle des signaux COMPOSITE et
S.VIDEO. Les connecteurs standards sont généralement des connecteurs RCA(x3), ou BNC (x3).
RACCORDEMENT
4-5. ENTRÉES "COMPUTER INPUT"
Le SMART FADE ™ est équipé de deux entrées informatique: COMPUTER 1 (en face arrière) et COMPUTER 2 (en face
avant). Ces entrées permettent de raccorder des signaux informatique qui seront directement transmis sur la sortie
"DISPLAY OUTPUT". En mode SEAMLESS, le signal raccordé à l'une de ces entrées sera utilisé comme "référence".
Ainsi avant d'être commutée, chacune des entrées vidéo sera convertie au même format que celui de l'entrée "référencée".
