Page 46
6
504
500 Clé Allen (3/32 po) ............................................... 1
501 Clé Allen (1/8 po) ................................................. 1
502 Clé Allen (5/32 po) ............................................... 1
503 Clé Allen (3/16 po) ............................................... 1
504 Grande clé ............................................................ 1
505 Petite clé .............................................................. 1
506 Lame .................................................................... 1
Manuel de l'utilisateur

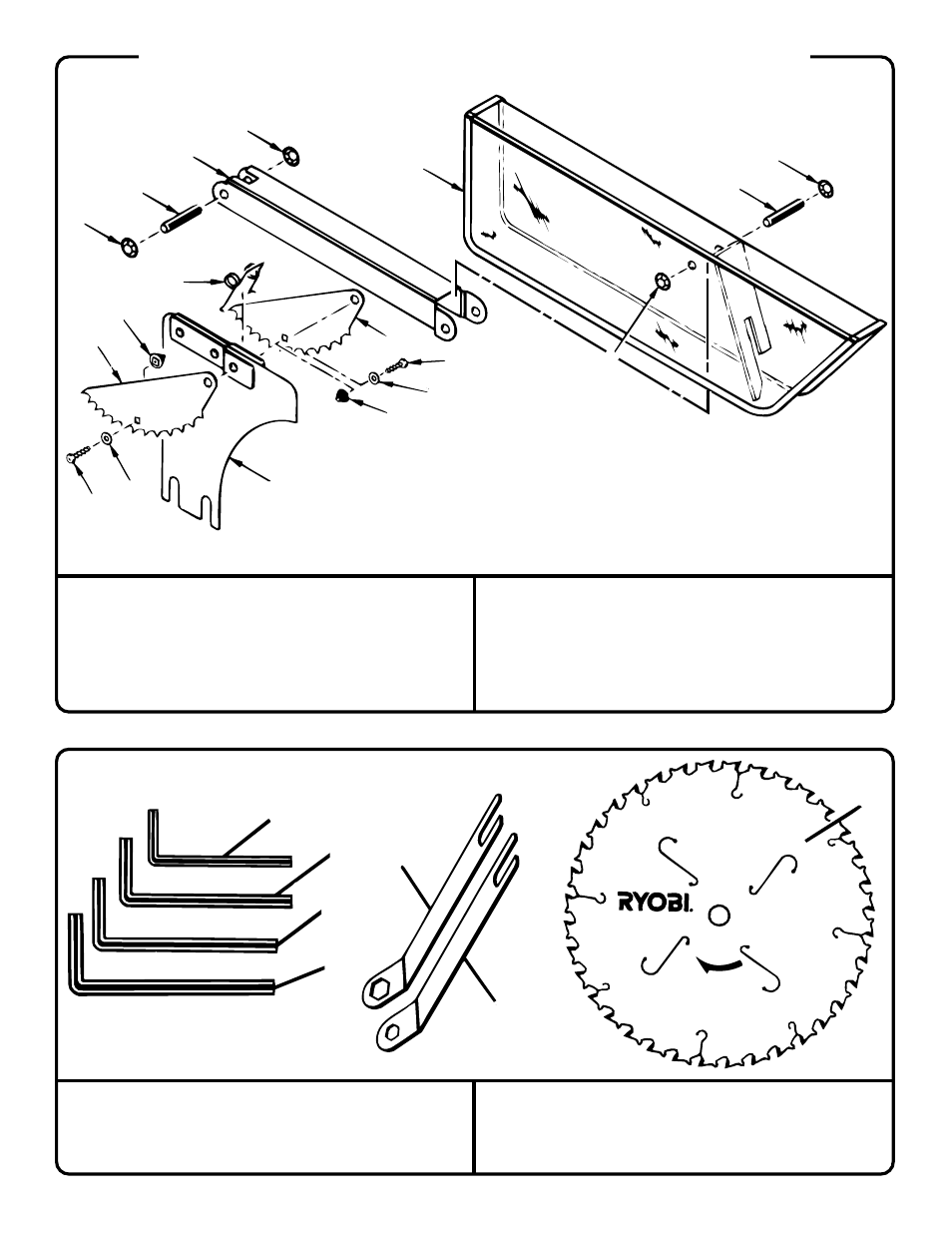

FIG. 64: PIÈCES DE RECHANGE
500
506
502
503
505
501
6
8
1
4
2
3
11 2
1
3
4
5
7
9
10
6
6
6
Réf.
n
°
Description Qté
Réf.
n
°
Description Qté
Réf.
n
°
Description Qté
Réf.
n
°
Description Qté
SCIE À TABLE DE 254 mm (10 po) RYOBI - MODÈLE N
°
BT3000
FIG. 63: PROTÈGE-LAME
1 Vis à tête cyl. large (6-19 x 5/16 po) ................. 2
2 Rondelle ............................................................ 2
3 Doigts antirecul ................................................. 2
4 Pièce d'espacement .......................................... 2
5 Ressort de torsion ............................................. 1
6 Écrou rapide ...................................................... 4
7 Goujon (0,309 x 1-1/4 po) ................................. 1
8 Bras ................................................................... 1
9 Couvercle (transparent) .................................... 1
10 Goujon (0,309 x 1-3/4 po) ................................. 1
11 Refendeur ......................................................... 1
