Page 30

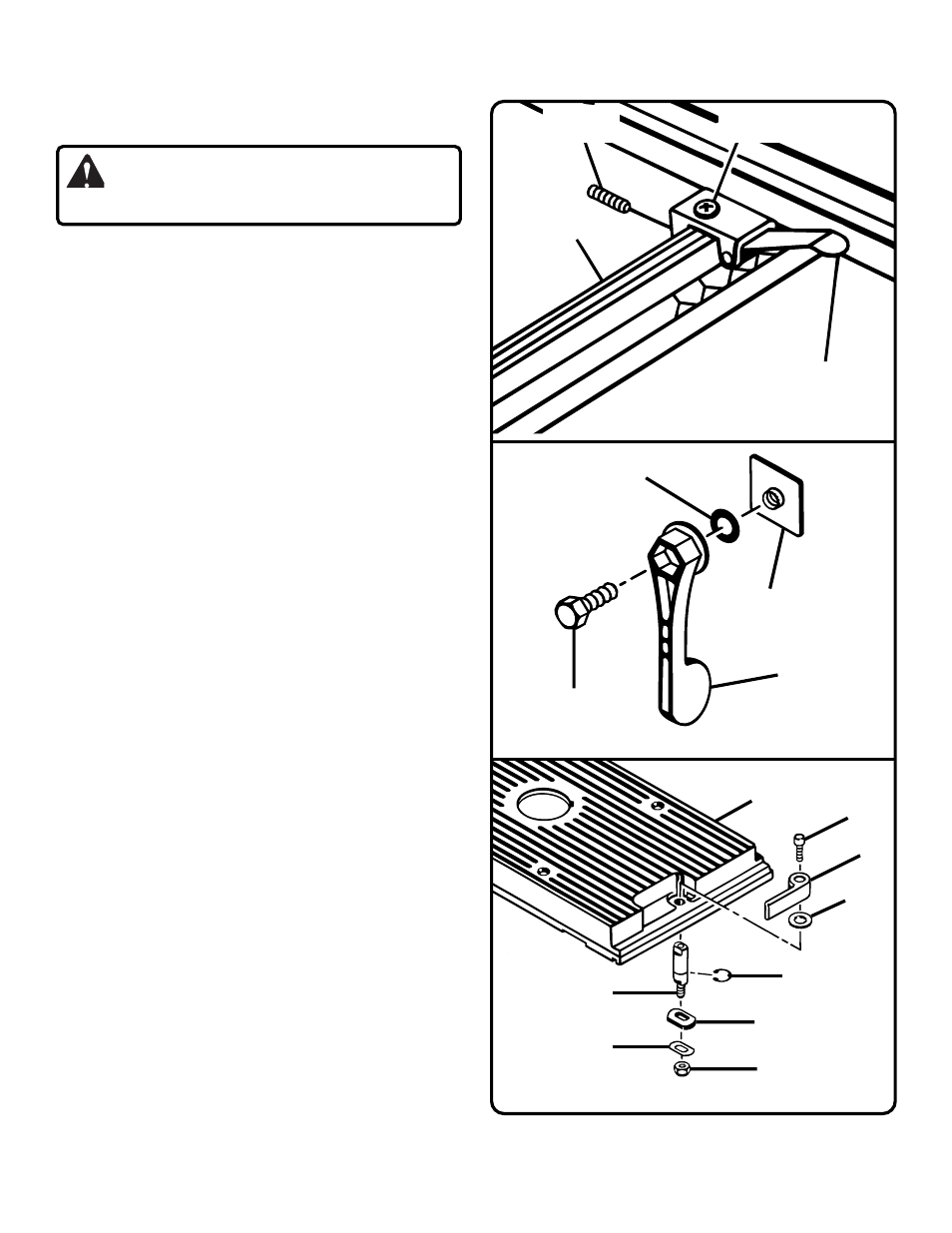

RÉGLAGE DES SERRE-TABLE D'ONGLET
Voir figure 47.
AVERTISSEMENT:
Débranchez la scie pour éviter les démarrages accidentels.
Les serre-table d'onglet sont réglés d'avance à l'usine mais
peuvent exiger un réglage après une longue durée d'utilisation
ou si des dommages ont lieu lors de l'expédition. Réglez ces
serre-table en suivant les étapes ci-dessous:
1. Desserrez la vis d'arrêt derrière chaque serre-table d'onglet.
2. Desserrez la vis sur le dessus de chaque serre-table.
3. Relevez le serre-table en position haute.
4. Poussez le serre-table vers l'avant bien contre la barre
avant pour l'aligner.
5. Lorsque les serre-table sont correctement positionnés,
resserrez les vis et les vis d'arrêt.
6. Abaissez les serre-table d'onglet avant et arrière pour fixer
la table d'onglet coulissante.
RÉGLAGE DES MANETTES DE SERRAGE
DES BARRES AVANT ET ARRIÈRE
Voir figure 48.
Les manettes de serrage des barres de guidage sont situées
sous les barres pour fixer les barres en place. Après un usage
prolongé, les boulons hex. à l'intérieur de la manette peuvent
exiger un réglage.
Pour ce faire, il est nécessaire d'utiliser une clé Allen de 3/32 po.
1. Enlevez la table d'onglet et la table accessoire .
2. Enlevez les barres avant et arrière en desserrant les manettes
de serrage des barres et en glissant les barres pour les
sortir.
3. Tournez chaque manette de serrage des barres vers la
gauche jusqu'à ce qu'elle entre en contact avec le dessous
de la table de la scie.
4. Serrez l'écrou de retenue de la barre de guidage jusqu'à ce
qu'il soit bien ajusté.
5. Desserrez d'1/4 de tour l'écrou de retenue de la barre de
guidage.
6. Remettez les barres de guidage et vérifiez les manettes de
serrage des barres de guidage.
RÉGLAGE DE LA TABLE ACCESSOIRE
Voir figure 49.
Après un usage prolongé, la table accessoire peut avoir trop de
jeu sur les barres de guidage. Suivez les étapes ci-dessous pour
l'ajuster.
1. Enlevez l'écrou hex. du levier à l'aide d'un tourne-écrou de
3/8 po.
2. Enlevez la plaque d'appui et la plaque-ressort. Tournez la
plaque-ressort de 180
°
et remettez-la sur l'arbre de la
poignée.
3. Remontez toutes les pièces et serrez bien l'écrou hex.
NOTE: La plaque-ressort comporte deux extrémités qui
peuvent être utilisées avant de la remplacer.
RONDELLE
Figure 43: Réglage des manettes de serrage des barres
LEVIER
Figure 49: Réglage de la table accessoire
SERRE-TABLE DU
GUIDE D'ONGLET
Figure 47: Réglage des serre-table d'onglet
ENTRETIEN
PLAQUE
D'APPUI
PLAQUE-RESSORT
BAGUE DE
RETENUE ARBRE DE
POIGNÉE
TABLE
ACCESSOIRE
RONDELLE
BOULON DE
MONTAGE HEX.
MANETTE DE
SERRAGE
ÉCROU DE RETENUE
DE LA BARRE
VIS
BARRE
AVANT
VIS HEX.
CREUX
ÉCROU HEX.
VIS
D'ARRÊT
