Page 45
15 Roulement à billes (NTN#6001LLHCM-2AQHK) . 1
16 Enveloppe du ventilateur ...................................... 1
17 Écrou hex. (10-32) ............................................... 2
18 Inducteur .............................................................. 1
19 Boîtier du moteur .................................................. 1
20 Ensemble de balai ................................................ 2
21 Serre-tube de balai ............................................... 2
22 Vis à tête cyl. large (8-10 x 1/2 po) ...................... 2
23 Vis à tête cyl. large (10-32 x 2-3/4 po) ................. 2
24 Embout ................................................................. 1
25 Vis à tête cyl. large (8-16 x 5/8 po) ...................... 2
26 Connecteur ........................................................... 2
27 Cordon avec dispositif anti-étirage ....................... 1
1 Arbre .................................................................... 1
2 Clavette Woodruff (3-16 po) ................................. 1
3 Roulement à billes (NTN #6003LLBC3/1E) ......... 1
4 Plaque de roulement ............................................ 1
5 Poulie ................................................................... 1
6 Bague de retenue ................................................. 1
7 Roulement à billes (NTN #6002LLUC3/1E) ......... 1
8 Roulement à billes (6200 2Z) ............................... 1
9 Vis à tête cyl. large (8-16 x 1-1/2 po) ................... 4
10 Poulie ................................................................... 1
11 Support ................................................................. 1
12 Roulement à billes (NTN 6201LLUC3/1E) ........... 1
13 Bague de retenue (C) S-1 .................................... 1
14 Induit (comprend réf. n
°
15) ................................ 1
SCIE À TABLE DE 254 mm (10 po) RYOBI - MODÈLE N
°
BT3000

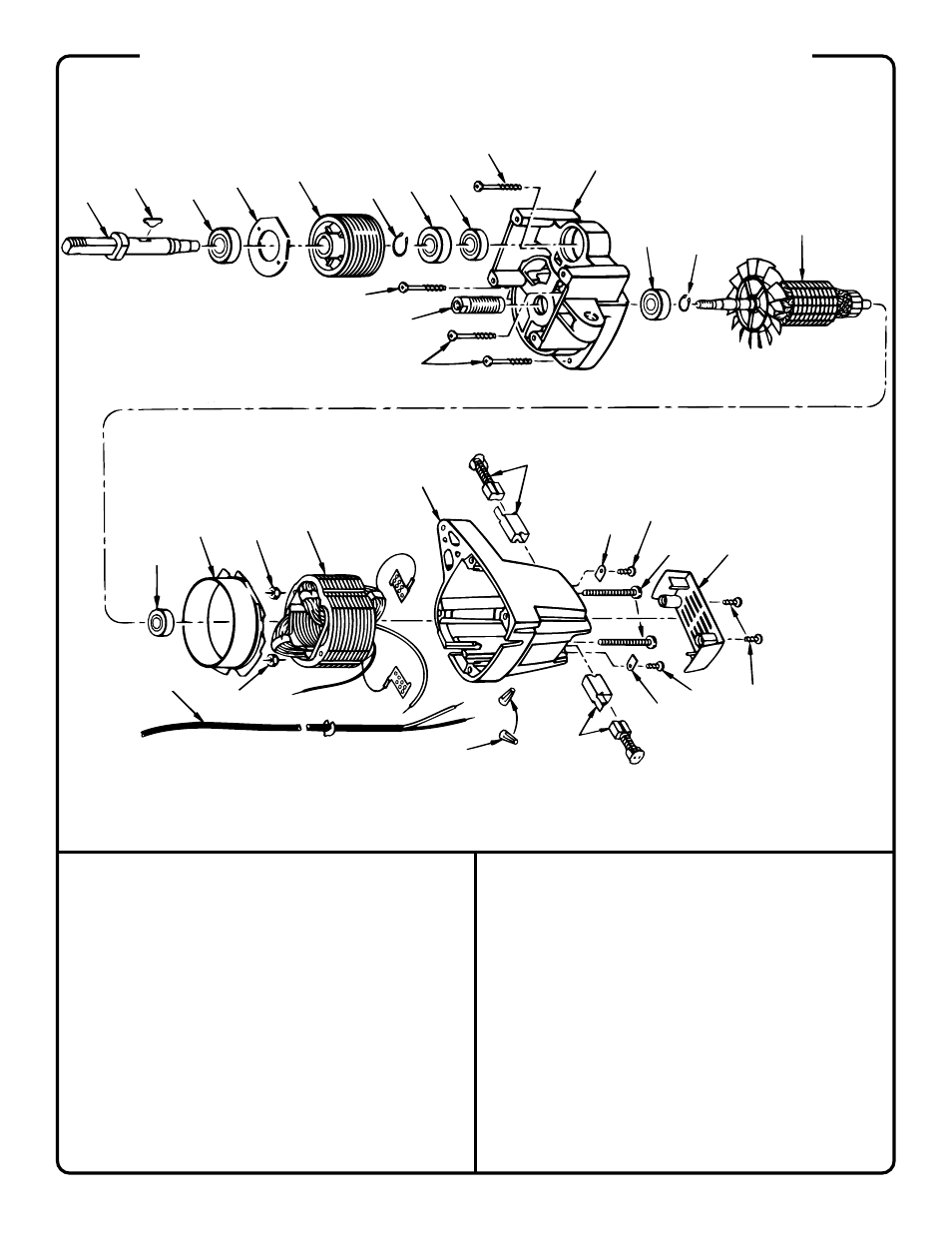

FIG. 62: MOTEUR
1
24
25
5
6
7
4
3
2
8
9
13
14
9
10
9
19
20
15
16 17
18 21
22
23
22
20
26
17
27
11
12
21
Réf.
n
°
Description Qté
Réf.
n
°
Description Qté
