Page 22
CREUX

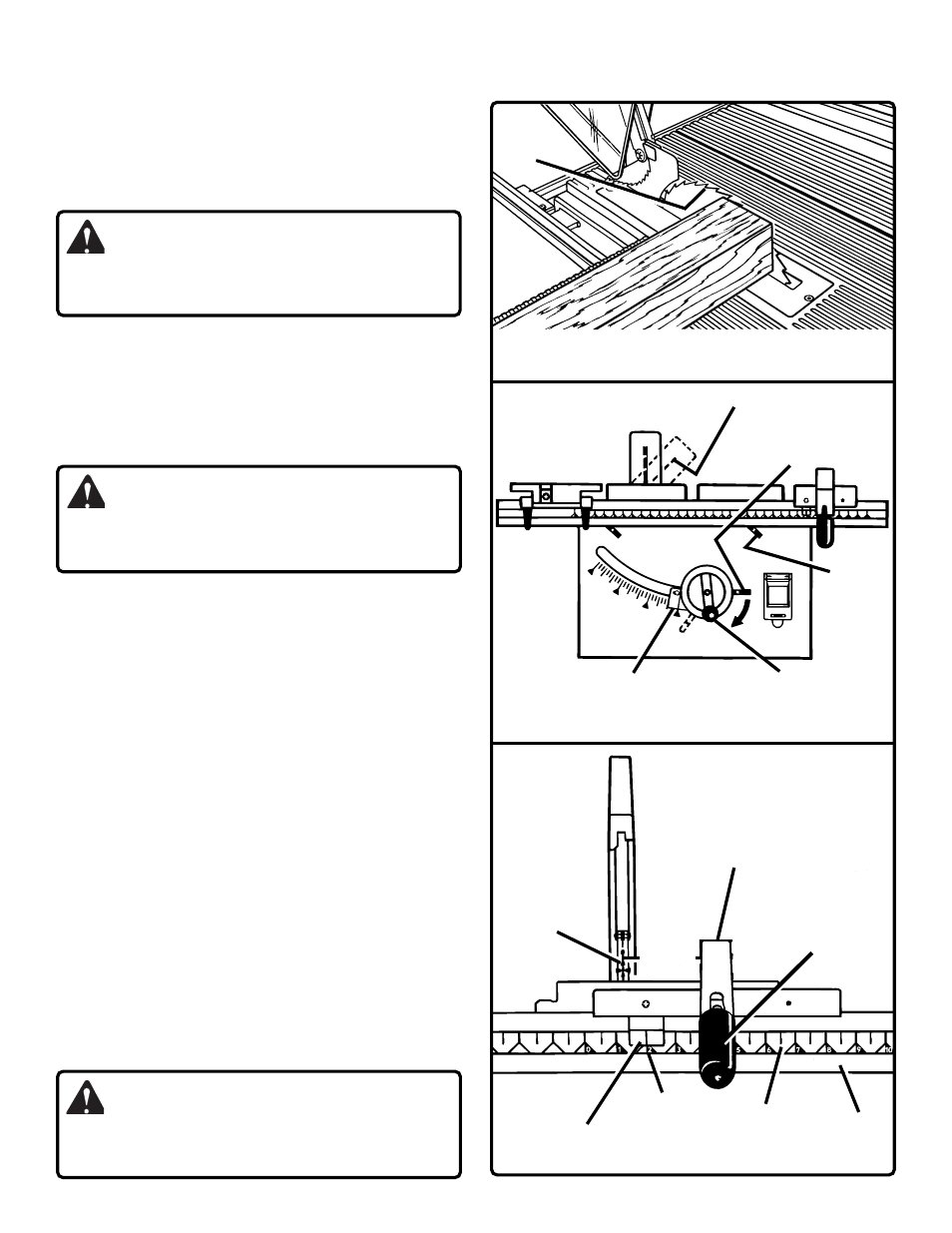

Figure 35: Réglage du curseur
Figure 32: Bonne hauteur de la lame
INDICATEUR
D'INCLINAISON
Figure 33: Inclinaison de la lame
MANETTE DE
VERROUILLAGE
LAME
RÉGLAGE DE LA HAUTEUR DE LA LAME
La hauteur de la lame doit être réglée afin que les points
extérieurs de la lame se trouvent entre 3 mm et 6 mm (1/8 et
1/4 po) environ au-dessus de la pièce à couper, mais que les
points les plus bas (creux) se trouvent en dessous de la surface.
Voir figure 32.
AVERTISSEMENT:
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour
éviter les blessures graves.
1. Poussez vers la gauche le levier de verrouillage de la coupe
en biseau pour obtenir le mode de réglage de la hauteur.
2. Relevez la lame en tournant vers la droite la manette de
réglage de la lame ou abaissez-la en tournant la manette
vers la gauche.
RÉGLAGE DE L'INCLINAISON DE LA LAME
Voir figure 33.
AVERTISSEMENT:
Débranchez votre scie et assurez-vous que l’ensemble de
protège-lame est correctement monté et fonctionne pour
éviter les blessures graves.
1. Poussez le levier de verrouillage de la coupe en biseau vers
la droite pour obtenir le mode d'inclinaison.
2. Inclinez la lame en tournant la manette de réglage de la lame
jusqu'à ce que l'indicateur d'inclinaison indique l'angle voulu.
3. Remettez par sécurité vers la gauche le levier de verrouillage
de la coupe en biseau pour le bloquer à l'angle voulu, tout
en retenant en place la manette de réglage de la lame.
RÉGLAGE DE L'ÉCHELLE PAR RAPPORT À
LA LAME
L'échelle offre une graduation de 0 à 24 po (0 à 610 mm) sur la
droite de la lame et de 0 à 21 po (0 à 533 mm) sur la gauche.
L'utilisateur peut sélectionner n'importe quelle mesure voulue à
l'intérieur de ces gammes. Respectez les étapes suivantes pour
régler l'échelle selon la lame et le curseur. Commencez avec la
lame se trouvant à la perpendiculaire (verticale).
Voir figure 34.
1. Desserrez le guide de refente en relevant la manette de
verrouillage.
2. À l'aide d'une équerre de charpentier, réglez le guide de
refente à 2 po (51 mm) du bord de la lame.
3. Desserrez les barres de guidage avant et arrière en relevant
les manettes de serrage avant et arrière.
Voir figure 33.
4. Réglez la barre de guidage avant jusqu'à ce que le repère
de 2 po (51 mm) se trouve sous le curseur. Alignez la barre
arrière selon la barre avant.
5. Serrez les barres de guidage et vérifiez la dimension et le
guide de refente dans les deux sens.
AVERTISSEMENT:
Les lames tournent encore après l’arrêt de la machine. Si les
mains viennent en contact avec la lame, il peut en résulter
des blessures graves.
FONCTIONNEMENT
LEVIER DE
VERROUILLAGE DE LA
COUPE EN BISEAU
MANETTE
DE
SERRAGE
MANETTE DE RÉGLAGE
DE LA LAME
GUIDE DE
REFENTE
BARRE
AVANT
ÉCHELLE
CURSEUR
LAME INCLINÉE
2 po
(51 mm)
REPÈRE
DE 2 po
(51 mm)
