FONCTIONNEMENT
A. INFORMATION GÉNÉRALE
MISE À LA TERRE
La fiche à trois broches de la scie doit être branchée dans une
prise correspondante bien installée et mise à la terre
conformément aux codes et décrets locaux. Une mauvaise
connexion de l'équipement peut provoquer des décharges
électriques. Vérifiez avec un électricien ou le personnel
d'entretien si vous n'êtes pas certain de la mise à la terre. Ne
modifiez pas la fiche; si elle n'entre pas dans la prise, faites
installer une prise adéquate par un électricien qualifié.
AVERTISSEMENT:
Si un cordon prolongateur est utilisé, assurez-vous qu’il
possède trois broches avec mise à la terre et qu’il est d’un
calibre suffisant pour éviter des pertes de tension
excessives. Voyez les précautions d’emploi des cordons
prolongateurs page 38.
AVERTISSEMENT:
Le cordon de la scie doit être branché dans la prise
commandée par l'interrupteur principal de la scie.
Voir
figure 17. Ne branchez jamais le cordon directement dans
un cordon prolongateur. Ceci empêcherait de pouvoir
arrêter la scie.
TYPES DE COUPE
Il existe six différentes coupes de base: la coupe transversale
perpendiculaire, la coupe d'onglet, la refente (coupe en long),
la coupe transversale en biseau, la refente en biseau et la
coupe d'onglet en biseau (coupe d'onglets composés). Toutes
les autres coupes sont des combinaisons de ces six-là. Les
techniques pour chacune de ces coupes sont fournies plus
loin dans cette section.
AVERTISSEMENT:
Pour éviter des blessures, assurez-vous toujours que le
protège-lame et les doigts antirecul sont en place et
fonctionnent bien lors de ces coupes.
Les coupes transversales sont perpendiculaires et contre le
fil. La pièce de bois est alimentée perpendiculairement à la
lame, cette dernière étant verticale.
Voir figures 18 et 36.
CORDON
DU MOTEUR
COUPE CONTRE LE FIL, PIÈCE
EN ANGLE,
LAME VERTICALE
COUPE CONTRE LE FIL, PIÈCE
PERPENDICULAIRE,
LAME VERTICALE

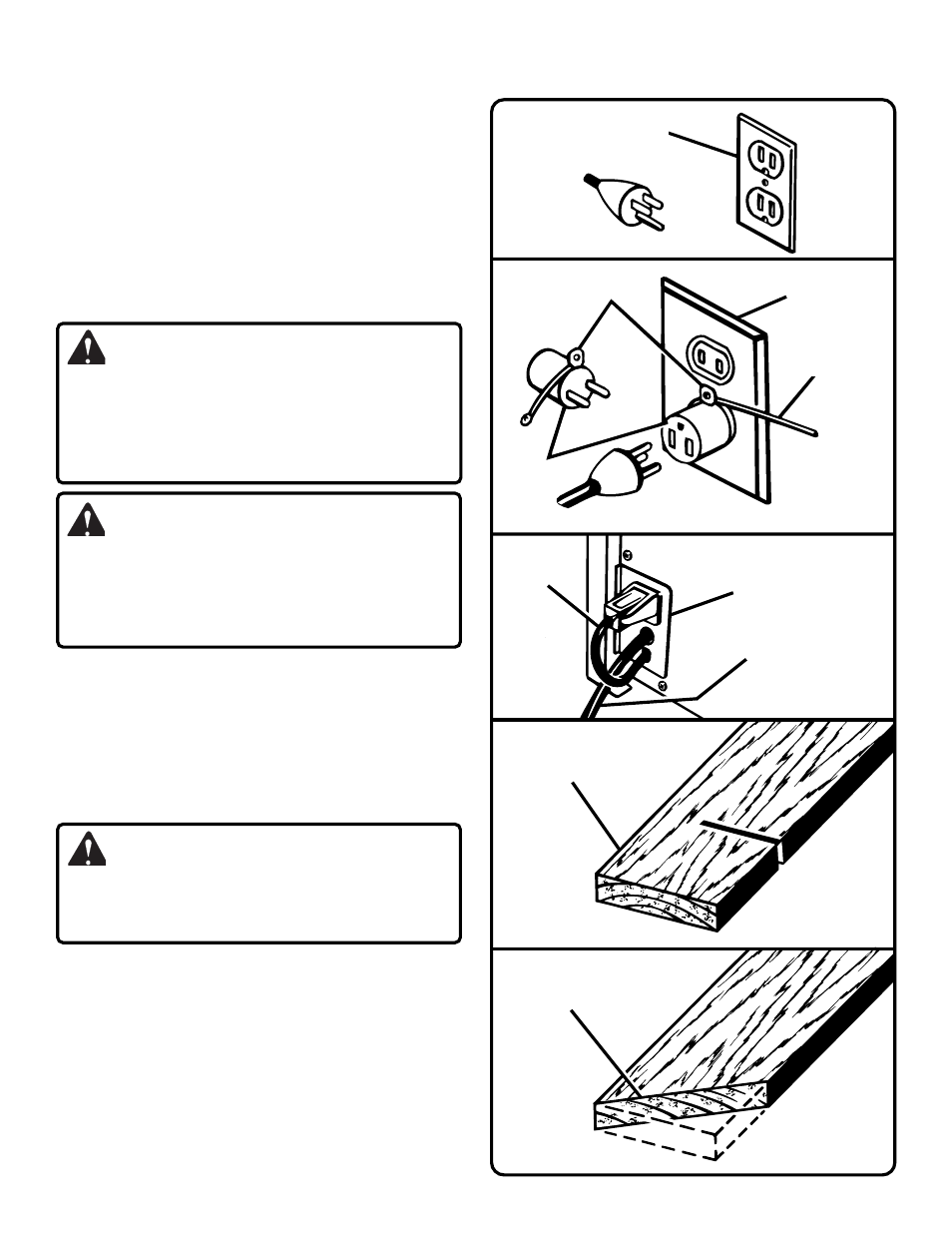

Figure 16: Fiche de sécurité à 3 broches
BOÎTE À PRISES
MISE À LA TERRE
BOÎTE À PRISES
DISPOSITIF DE
MISE À LATERRE
RACCORDER À
UNE MISE À LA
TERRE CONNUE
ADAPTATEUR
Figure 19:
Coupe d'onglet
Figure 17:
Cordon du moteur
Figure 18:
Coupe transversale
PRISE DE
LA SCIE
CORDON
D'ALIMENTATION
