Page 13
AVERTISSEMENT:
Ne branchez pas l'outil tant qu'il n'est pas complètement
monté. Sinon, il pourrait démarrer accidentellement et
entraîner des blessures graves.
A. BÂTI
1. Déballez la scie et étalez toutes les pièces détachées sur
une surface propre. Inspectez les pièces pour vous
assurer qu'il n'en manque pas et que tous les éléments
sont prêts au montage. Deux clés sont fournies avec
chaque scie pour faciliter le montage ou la dépose de la
lame.
2. Fixez la scie au support RYOBI ou à un établi pouvant
supporter le poids de la scie et de toute pièce à couper.
Ceci est nécessaire pour éviter de renverser la scie. Voir
le manuel de l’utilisateur du support, à l’intérieur du
cartonnage du support, pour le montage des modèles
possédant un tel support. Assurez-vous qu'il existe
suffisamment de dégagement autour de la scie pour les
matériaux à travailler.
3. Boulonnez la scie au support ou à l'établi à l'aide des
quatre vis et écrous hex.; mettez une vis et un écrou à
chaque coin et serrez-les bien.
B. BARRES, TABLES ET GUIDES
MONTAGE DES BARRES AVANT ET
ARRIÈRE
1. Installez les embouts sur les deux barres et fixez-les en
tapotant avec un bloc en bois ou un maillet en caoutchouc.
2. Desserrez les manettes de serrage avant d'un demi-tour
à partir de la position serrée. Desserrez l'écrou carré de
retenue de la barre d'un quart (1/4) de tour pour permettre
à la barre avant de glisser sur l'écrou.
Voir figures 8 et 9.
3. Installez la barre avant, l'échelle orientée vers l'extérieur,
c'est-à-dire vers l'utilisateur.
4. Vérifiez que les manettes de serrage des barres
fonctionnent bien avant de glisser tout l'ensemble en
position. Sinon, serrez l’écrou de fixation carré du rail
d’un quart (1/4) de tour et vérifiez à nouveau.
5. Glissez la barre en position sur les deux manettes de
serrage et serrez-les.
6. Installez la barre arrière, en suivant la méthode de
montage de la barre avant ci-dessus. Orientez la barre
arrière comme l'illustre la figure 9.

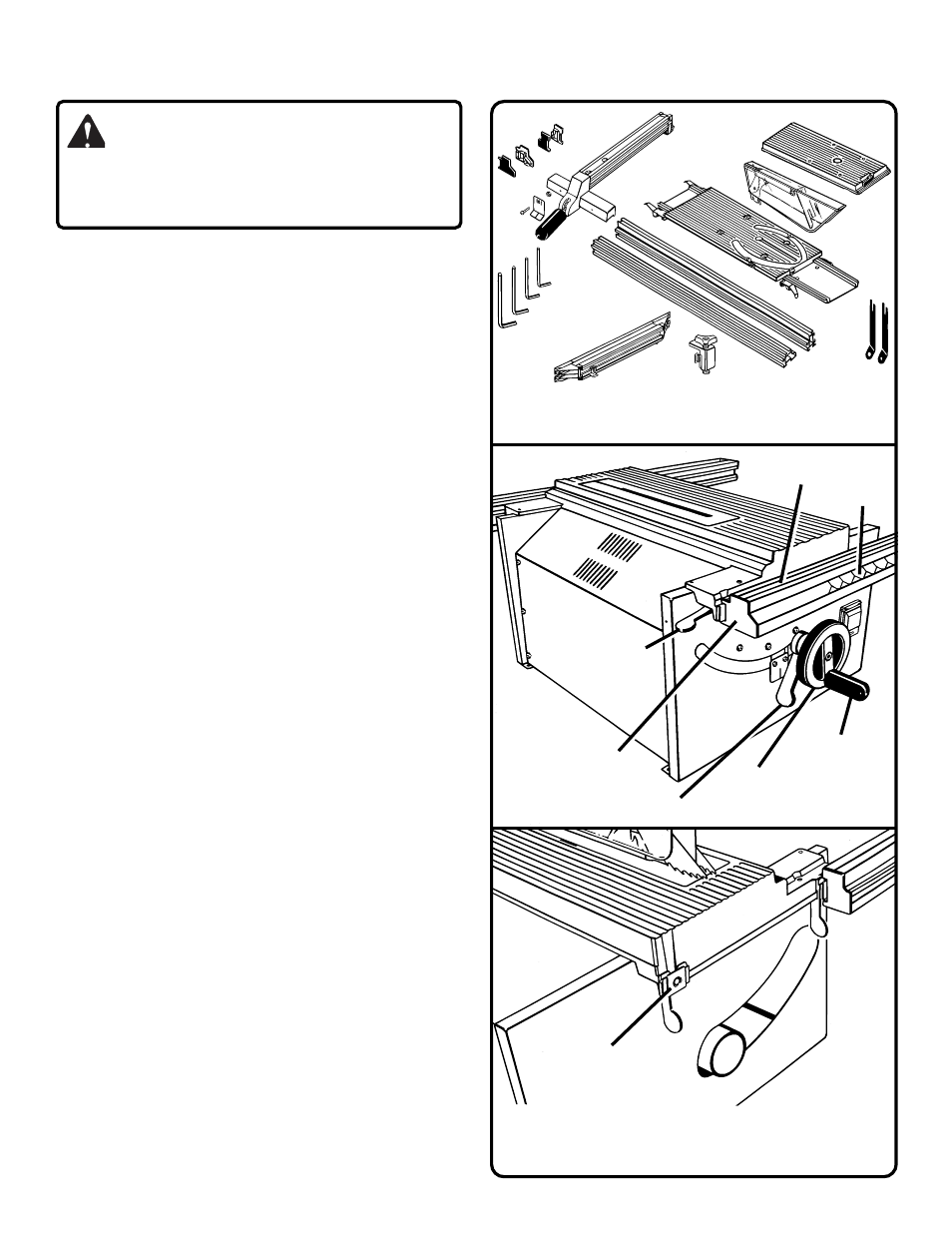

Figure 9: Barre arrière
Figure 8: Barre avant
MONTAGE
VOIR FIGURE 3 PAGE 9 POUR LES DESCRIPTIONS ET LES
RÉFÉRENCES DES PIÈCES DÉTACHÉES.
ÉCROU DE RETENUE
DE LA BARRE
ÉCHELLE
MANETTE DE
SERRAGE AVANT
EMBOUT
LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
VOLANT
MANETTE DE
RÉGLAGE DE
LA LAME
Figure 7: Pièces détachées
BARRE
AVANT
