COUPE TRANSVERSALE EN BISEAU
Voir figure 40.
Il est recommandé de placer la pièce à conserver sur le côté
gauche de la lame et de faire des coupes d'essai sur des chutes.
AVERTISSEMENT:
Assurez-vous que l’ensemble de protège-lame est monté et
fonctionne correctement pour éviter les blessures graves.
1.
Retirez le guide de refente en relevant la manette de
verrouillage.
2.
Déplacez le levier de verrouillage de la coupe en biseau
vers la droite pour le mode d'inclinaison. Tournez la
manette de réglage de la lame jusqu'à ce que l'indicateur
d'inclinaison se trouve à l'angle voulu. Poussez bien le
levier de verrouillage de la coupe en biseau vers la gauche
pour le bloquer à l'angle voulu.
3.
Réglez la hauteur de la lame selon la pièce à couper.
4.
Desserrez le serre-guide d'onglet. Réglez le guide d'onglet
à 90
°
avec la butée rapide ou l'échelle d'onglet.
5.
Assurez-vous que le guide d'onglet ne touche pas la lame
lorsque la pièce est avancée vers la lame. Faites une passe
d'essai avec la table d'onglet. L’extrémité du guide d’onglet
ne doit pas toucher la lame. Desserrez le serre-guide
d'onglet et déplacez le guide au besoin.
6.
Placez un appui (à la même hauteur que la table de la scie)
derrière la scie, pour la pièce coupée.
GUIDE
D'ONGLET

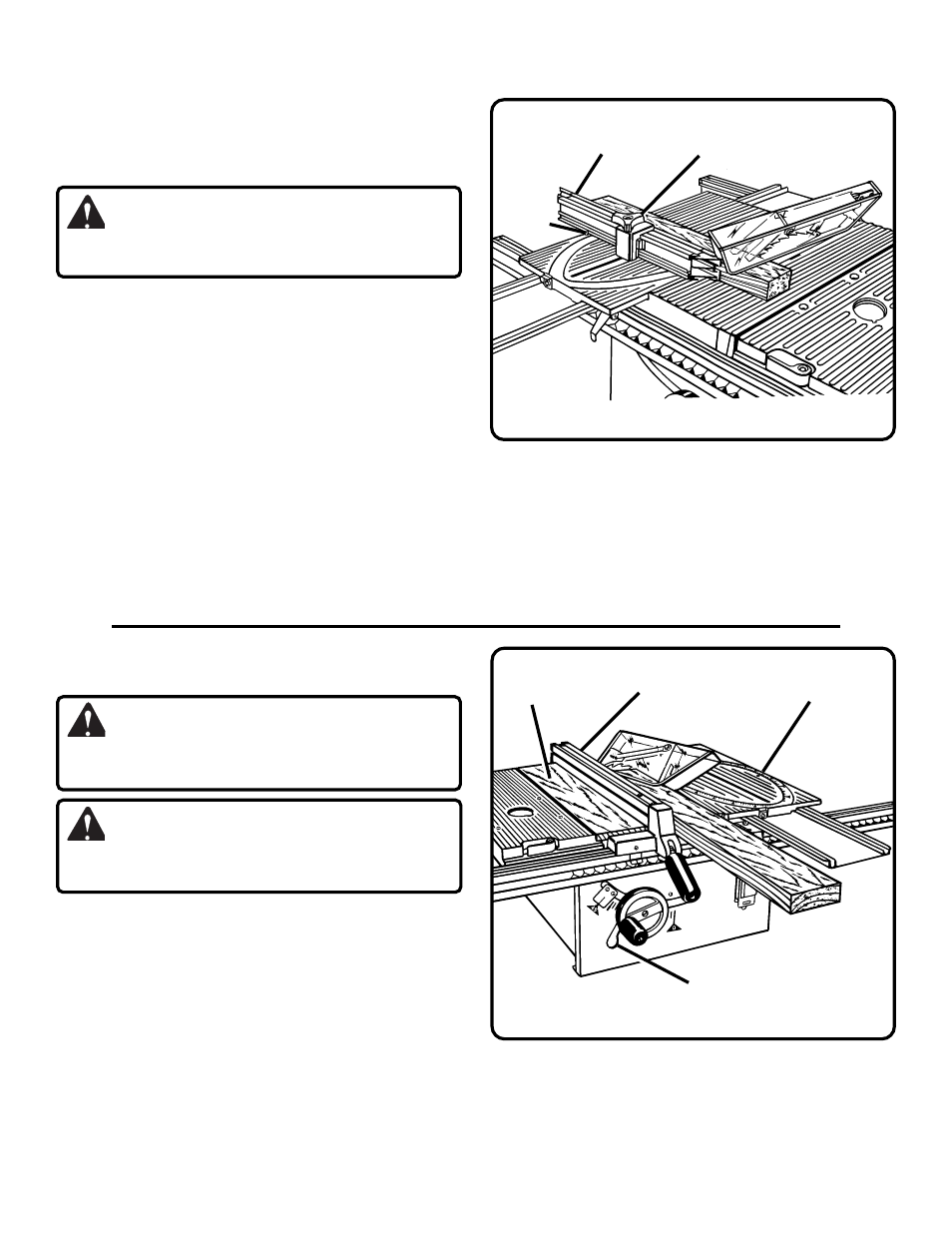

Figure 40: Coupe transversale en biseau
FONCTIONNEMENT
BUTÉE
RAPIDE
Figure 41: Refente en biseau
REFENTE EN BISEAU
Voir figure 41.
AVERTISSEMENT:
Le guide de refente doit être sur le côté gauche de la lame
pour éviter le coincement de la pièce et causer des reculs.
AVERTISSEMENT:
Assurez-vous que l’ensemble de protège-lame est monté et
fonctionne correctement pour éviter les blessures graves.
Il est recommandé de faire des coupes d'essai sur des chutes.
Avant d'exécuter cette coupe, utilisez une chute pour réaliser
une insertion de 5 po de largeur x 22 po de longueur et 3/4 po
d'épaisseur. Vous pourrez en fabriquer d'autres de plus de 5 po
de largeur.
1.
Enlevez le guide d'onglet, la table d'onglet et la table
accessoire.
2.
Installez la table accessoire sur le côté gauche de la lame.
NE la bloquez PAS.
3.
Placez l'insertion en bois entre la table accessoire et la table
de la scie pour soutenir la pièce.
Voir figure 41.
Fixez
l’insertion en bois à l’aide de vis selon la note ci-contre.
Réglez la table accessoire, appuyez-la fermement contre
l’insertion en bois et verrouillez-la.
INSERTION
EN BOIS
TABLE
D'ONGLET
GUIDE DE
REFENTE
LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
NOTE: L'insertion en bois doit être fixée avec deux vis à
bois par le dessous en les passant par les deux trous se
trouvant dans la partie en fonte. Coincez bien l’insertion en
bois entre la table accessoire et la table de la scie.
4.
Placez la table d’onglet coulissante sur le côté droit de la
lame et verrouillez-la soigneusement.
7.
Assurez-vous que la pièce se trouve dégagée de la lame
avant de mettre la scie en marche.
8.
Laissez la lame atteindre son régime maximum avant
d'avancer la table d'onglet pour alimenter la pièce vers la
lame.
9.
Tenez la pièce avec les deux mains et poussez la table
d'onglet pour alimenter la pièce vers la lame.
SERRE-GUIDE
D'ONGLET
