MONTAGE
VÉRIFICATION DE L'INSTALLATION DE LA
LAME
1. Pour vérifier la lame, enlevez d'abord les trois vis qui
retiennent le passe-lame. Retirez le passe-lame.
Voir
figure 13.
2. Assurez-vous que le levier de verrouillage de la coupe en
biseau se trouve bien vers la gauche. Relevez l'arbre de la
lame à la hauteur maximum en tournant vers la droite la
manette de réglage de la lame.
3. En vous servant de la petite clé hex., placez l'extrémité plate
ouverte sur les méplats de l'arbre, comme l'illustre la figure.
Mettez la grande clé hex. sur l'écrou hex., et, en tenant bien
les deux clés, tirez la grande clé vers l'avant de la machine
pour desserrer et poussez-la pour serrer. Assurez-vous que
l'écrou de la lame est bien serré. Ne serrez pas trop.
NOTE: l'arbre est doté d'un filet à gauche.
4. Vérifiez tous les dégagements pour que la lame tourne
librement.
5. Consultez, dans la section «Fonctionnement», «Réglage
de l'échelle par rapport à la lame». Lors de la coupe,
l'échelle sera réglée du côté de la lame à partir duquel la
coupe sera mesurée et exécutée.
INSTALLATION DU PROTÈGE-LAME
1. Déplacez le levier de verrouillage de la coupe en biseau vers
la droite pour le mode «inclinaison». Tournez lentement la
manette de réglage de la lame pour incliner cette dernière
à 30
o . La manette sort légèrement pour se mettre en prise.
2. En retenant d'une main la manette de réglage de la lame,
poussez fermement le levier de verrouillage de la coupe en
biseau de l'autre main, vers la gauche pour verrouiller
l'inclinaison pour la coupe en biseau.
3. Relevez la lame en tournant vers la droite la manette de
réglage de la lame.
4. En vous servant de la petite clé hex., installez le protège-
lame en desserrant suffisamment les deux écrous hex. pour
glisser le refendeur vers le bas entre les cales. N'enlevez
pas les écrous hex.
Voir figure 15. Resserrez partiellement
les deux écrous. Assurez-vous que le refendeur a un jeu de
3 mm (1/8 po) par rapport à la lame.
Voir figure 27.
5. Alignez correctement la lame et le refendeur comme l'illustre
la figure, en répétant au besoin l'étape 4. Serrez bien les
écrous. Si le refendeur n'est pas correctement situé, la lame
étant relevée, il peut entrer en contact avec la table lorsque
la lame est abaissée et ainsi restreindre le mouvement de la
lame.
6. L'alignement de la lame avec le refendeur se règle selon les
différentes largeurs de lame. Reportez-vous à «Réglages»
dans la section «Fonctionnement». Avant d'aller plus loin,
lisez «Vérification, remplacement ou réglage du
refendeur et du protège-lame» à la page 19 pour vous
assurer que le refendeur est bien aligné.
7. Vérifiez les jeux du protège-lame. Remontez le passe-lame
dans l'ouverture, abaissez la lame et vissez les trois vis.
Serrez bien les vis.

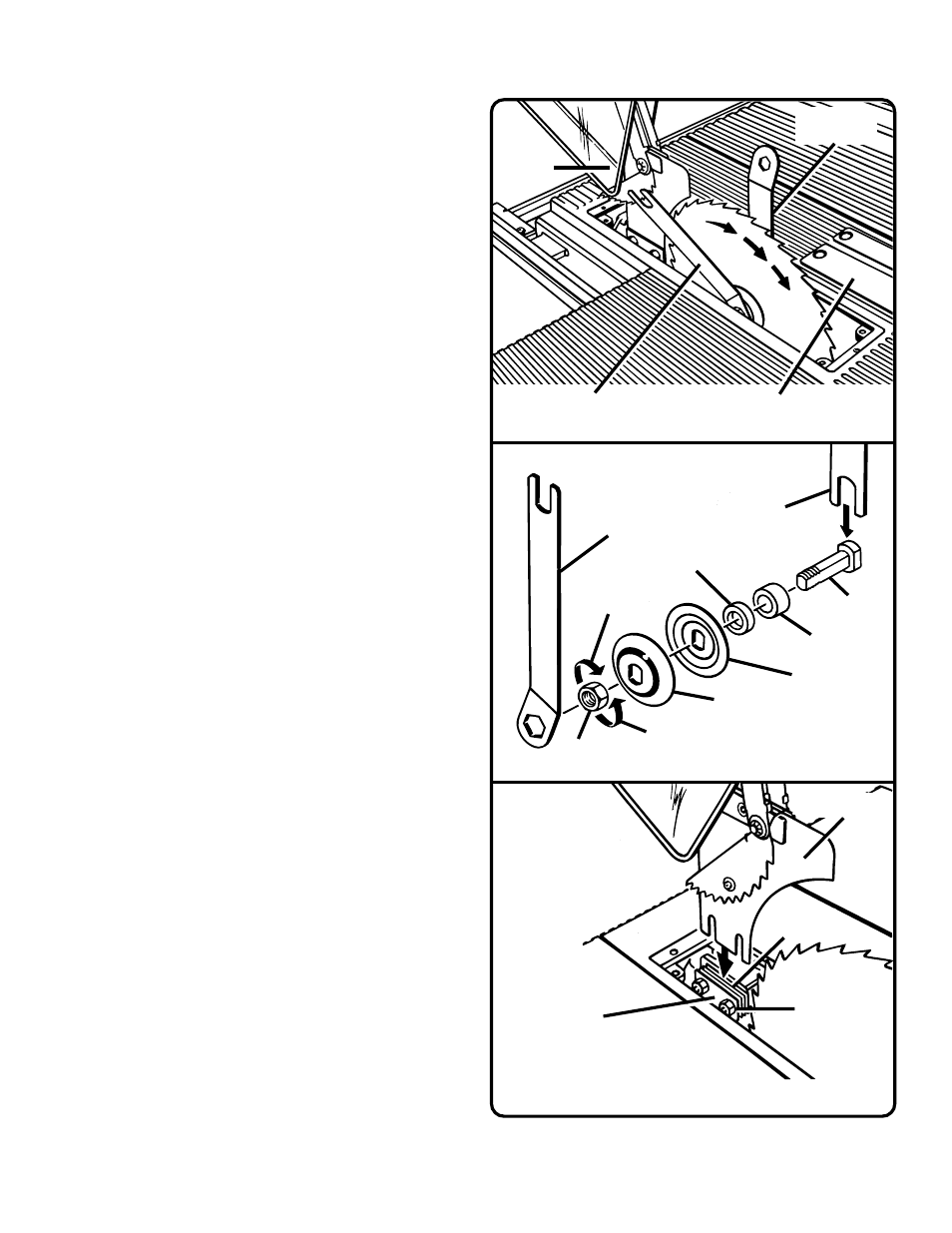

Figure 14: Serrage de la lame
Figure 13: Installation de la lame
POUR
DESSERRER
NOTE: PLACER LA LAME ENTRE LES
JOUES INTÉRIEURE ET EXTÉRIEURE
GRANDE CLÉ HEX
Figure 15: Installation du protège-lame
GRANDE
CLÉ HEX.
PETITE
CLÉ HEX.
CALES
PLAQUE
DE MONTAGE
REFENDEUR
ARBRE
GROSSE
ENTRETOISE
JOUE
INTÉRIEURE
ÉCROU
D'ARBRE
JOUE
EXTÉRIEURE
POUR
SERRER
PROTÈGE-
LAME
PETITE CLÉ
HEX.
PASSE-LAME
PETITE
ENTRETOISE
ÉCROU HEX.
NE PAS ENLEVER LES
ÉCROUS HEX.
