Ryobi BT3000 - Manuel (Page 23)

Page 23

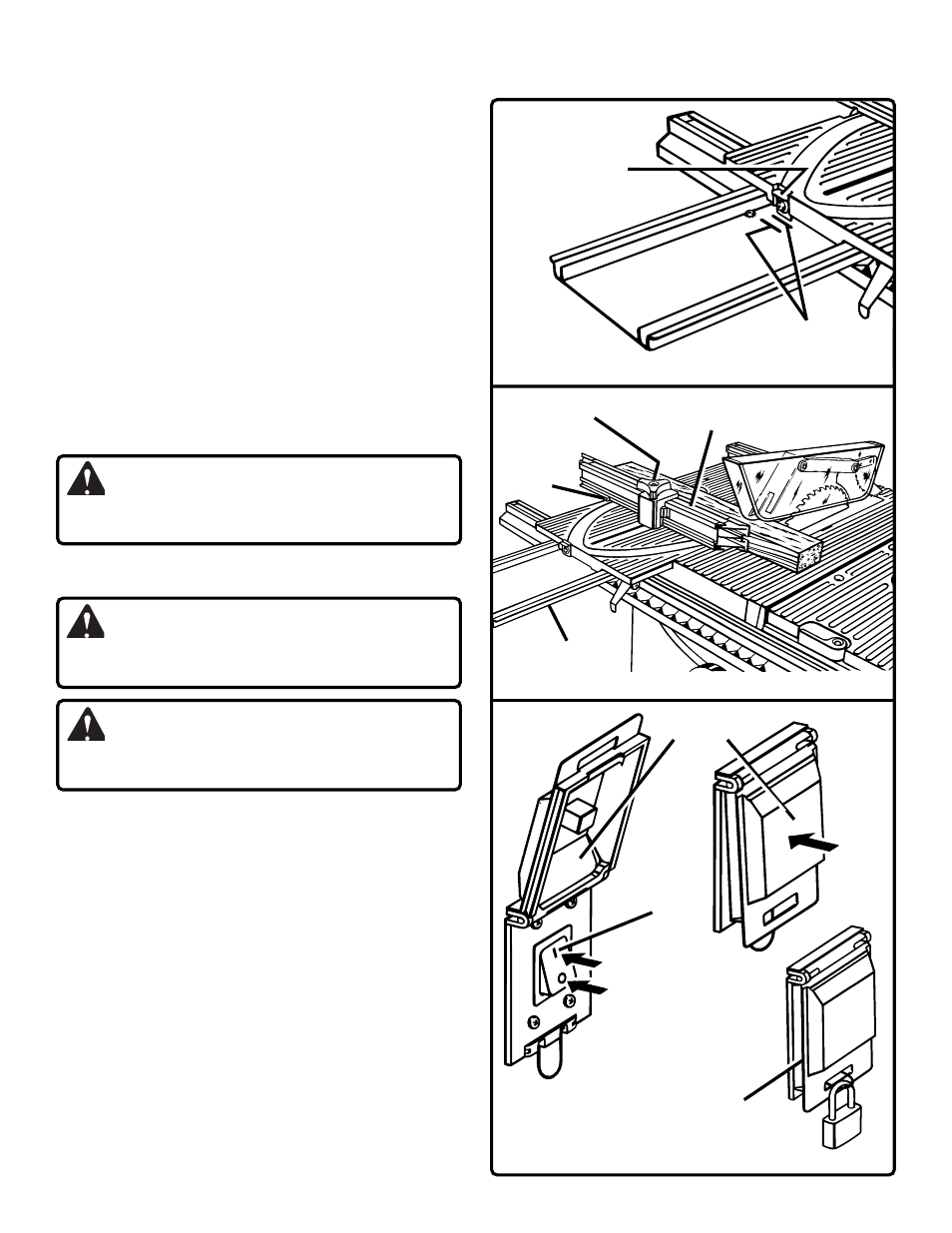

Figure 37: Interrupteur avec couvercle
Figure 35: Verrouillage de la table d'onglet
VERROUILLAGE DE LA TABLE D'ONGLET
Voir figure 35.
La table d'onglet coulisse pour permettre à l'utilisateur d'avancer la
pièce vers la lame. Une patte de verrouillage d'onglet est montée
à l'avant de la table d'onglet pour la verrouiller en place en position
normale ou inversée. La patte de verrouillage d'onglet est introduite
dans une fente de la base pour aligner la table d'onglet avec le bord
avant de la table de la scie. La table d’onglet coulissante doit être
bloquée pour toutes les coupes où l’opérateur préfère une table fixe.
1.
Pour verrouiller la table d'onglet lorsqu'elle est en position
normale, la base étant en saillie à l'avant, mettez la patte de
verrouillage d'onglet dans la fente arrière de la base.
2. Pour verrouiller la table d'onglet lorsqu'elle est en position
inversée, avec la base en saillie à l'arrière, mettez la patte de
verrouillage d'onglet dans la fente avant de la base.
C. EXÉCUTION DE COUPES
La lame fournie avec la scie est une lame combinée de qualité
supérieure qui convient à la refente et à la coupe transversale.
Consultez le distributeur Ryobi local pour les autres lames
recommandées.
AVERTISSEMENT:
Toutes les lames doivent être prévues pour 5 500 tr/mn minimum
pour éviter des blessures possibles.
COUPE TRANSVERSALE RECTILIGNE
Voir figure 36.
AVERTISSEMENT:
N'utilisez jamais le guide de refente comme gabarit de coupe
pour effectuer une coupe transversale.
AVERTISSEMENT:
Assurez-vous que l’ensemble de protège-lame est monté et
fonctionne correctement pour éviter les blessures graves.
Il est conseillé de faire des coupes d'essai sur des chutes.
1.
Enlevez le guide de refente en soulevant la manette de
verrouillage.
2. Réglez la hauteur de la lame selon la pièce à couper.
3. Réglez le guide d'onglet en position perpendiculaire avec la
butée rapide ou l'échelle d'onglet.
4. Assurez-vous que le guide d'onglet ne touche pas la lame lors
de l'avancement de la pièce. Faites une passe d'essai avec la
table d'onglet. Le guide d'onglet ne doit pas toucher la lame.
Desserrez le serre-guide d'onglet et déplacez le guide au
besoin.
5. Préparez un appui (à la même hauteur que la table de la scie)
derrière la scie, pour la pièce coupée. Voir la table pliante dans
les accessoires page 38.
6. Assurez-vous que la pièce est dégagée de la lame avant de
mettre la scie en marche.
Voir figure 36.
7. Pour mettre la scie en MARCHE (ON), soulevez le couvercle de
l’interrupteur et appuyez sur le bouton. Abaissez ensuite le
couvercle.
8. Pour mettre la scie sur ARRÊT (OFF), (A) appuyez ou poussez
l’extérieur du couvercle de l’interrupteur ou (B) soulevez le
couvercle et appuyez sur le bouton de l’interrupteur.
Voir
figure 37.
FONCTIONNEMENT
SERRE-GUIDE
D'ONGLET
GUIDE
D'ONGLET
BUTÉE
RAPIDE
BASE DE LA
TABLE D'ONGLET
VERROUILLAGE
EN POSITION ARRÊT
ARRÊT
(A)
ARRÊT (B)
MARCHE
INTERRUPTEUR
Figure 36: Coupe transversale rectiligne
COUVERCLE
D'INTERRUPTEUR
PATTE DE
VERROUILLAGE
D'ONGLET
FENTES POUR VERROUILLER
LA TABLE D'ONGLET
