Ryobi BT3000 - Manuel (Page 29)

Page 29

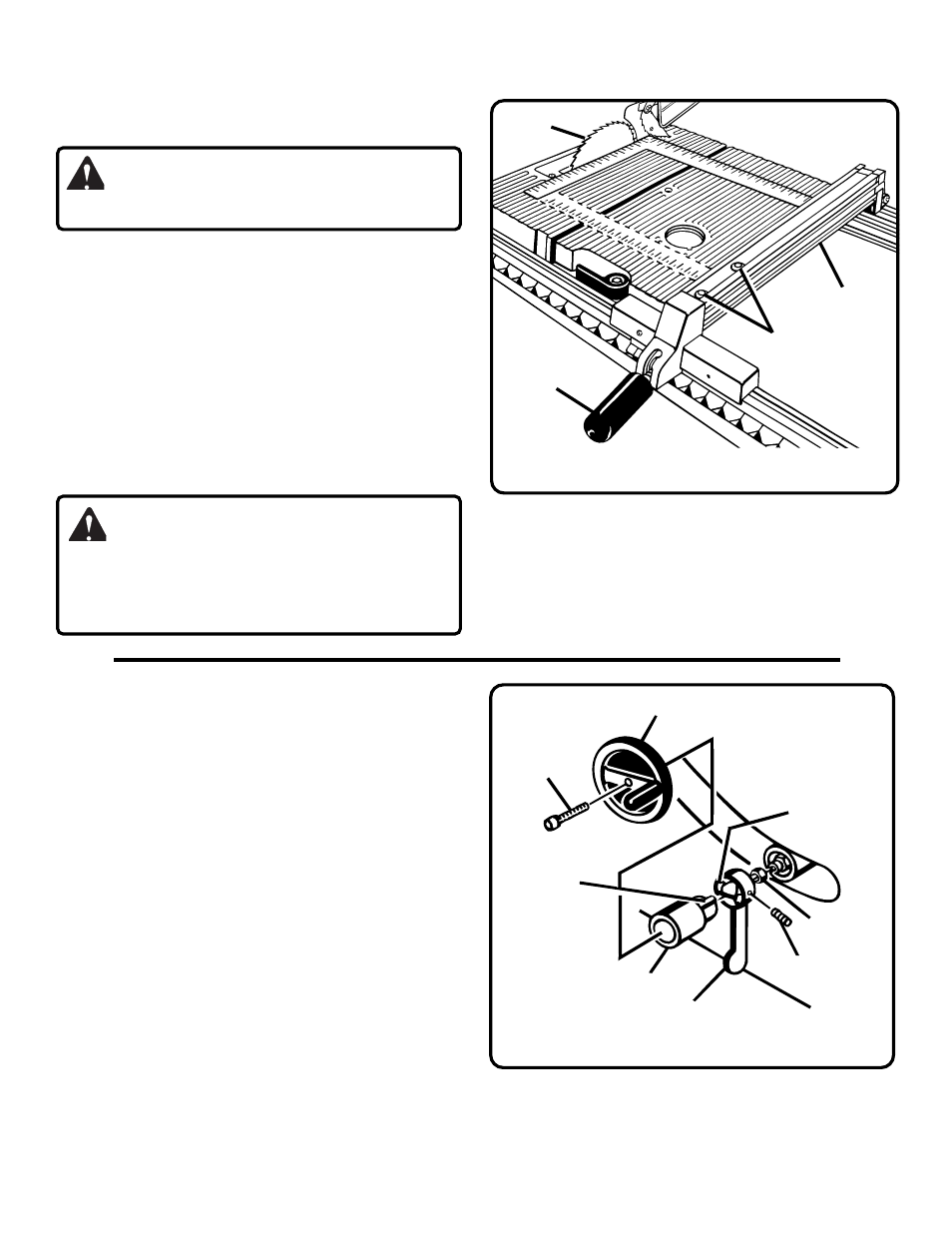

Figure 45: Alignement du guide de refente
VIS
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
DE REFENTE PAR RAPPORT À LA LAME
AVERTISSEMENT:
Débranchez la scie pour éviter les démarrages accidentels.
1. Relevez la manette de verrouillage pour permettre le
déplacement du guide de refente.
2. Mettez une équerre de charpentier à côté de la lame et
déplacez le guide de refente jusqu'à l'équerre. Prenez
note de la mesure sur l'échelle du guide.
3. Reculez le guide et tournez l'équerre de charpentier de
180
o pour vérifier l'autre côté.
4. Si les deux dimensions ne sont pas les mêmes, desserrez
les deux vis du guide et alignez-le.
Voir figure 45.
5. Resserrez les deux vis.
6. Faites deux ou trois coupes d'essai dans des chutes. Si
les coupes ne sont pas d'équerre, répétez le procédé.
AVERTISSEMENT:
Avant de rebrancher la scie pour faire des coupes d'essai,
assurez-vous que l'interrupteur se trouve à la position
ARRÊT et que le protège-lame est en place. Sinon des
blessures graves pourraient s'ensuivre.
ENTRETIEN
MANETTE DE
VERROUILLAGE
GUIDE
DE REFENTE
LAME
CAME
LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
Figure 46: Réglage de la manette de verrouillage
BOSSAGE
VIS À TÊTE
CREUSE
MANETTE DE RÉGLAGE
DE LA LAME
PATTE
ÉCROU
À SIX PANS
VIS
D'ARRÊT
RÉGLAGE DU LEVIER DE VERROUILLAGE
DE LA COUPE EN BISEAU
Le levier de verrouillage de la coupe en biseau peut se
desserrer et exiger un réglage. Pour le régler, suivez les
étapes ci-dessous.
1. Poussez le levier complètement à gauche en position
verrouillée.
2. Enlevez la vis de la manette de réglage de la lame. Une
clé Allen de 3/16 po est nécessaire pour cette opération.
3. Retirez la manette de réglage de la lame et la came.
Sortez la came.
4. Retirez la vis d'arrêt située sur le levier de verrouillage de
la coupe en biseau .
5. Retirez le levier de verrouillage de la coupe en biseau de
l'écrou hex.
6. Repositionnez le levier de verrouillage de la coupe en
biseau sur l'écrou hex.
7. Remettez la vis d'arrêt et serrez-la bien.
8. Remettez la came afin que le bossage se trouve contre
la patte, comme l'illustre la figure 46. Assurez-vous que
la came est bien assise dans le levier.
9. Remontez la poignée sur l'arbre et la came. Vérifiez si le
levier est maintenant à la position voulue. Serrez bien la
vis.
