Ryobi BT3000 - Manuel (Page 34)

Page 34
TABLE D'ONGLET COULISSANTE
Vérifications et réglages (suite)
AVERTISSEMENT:
Débranchez d'abord la scie. Sinon, cela peut entraîner un
démarrage accidentel pouvant causer des blessures graves.
RÉGLAGE DU GUIDE D'ONGLET
1. Réglez le guide d'onglet (H) à 0 o comme l'illustre la figure 52.
L'indicateur d'onglet (I) doit être réglé précisément sur 0 o et fixé
en place à l'aide du serre-guide d'onglet (J).
2. Il existe quatre coulisses situées sous la table d'onglet
coulissante. Ces coulisses permettent à la table d'onglet de se
déplacer sur la base. Trois coulisses sont montées sur des vis
excentriques qui se règlent en desserrant les écrous hex. sur
le dessus de la table d'onglet.
Voir figure 54.
3. Desserrez les écrous hex. arrière (Q) sur le dessus de la table
d'onglet coulissante, pour ce réglage.
NOTE: les vis avant (R) ne sont nécessaires que pour éliminer
un jeu excessif dans les coulisses provenant de l'usure après
un emploi prolongé. Elles ne sont pas nécessaires pour cette
opération. L'écrou hex. avant de droite est un pivot et ne doit
jamais être desserré.
4. Réglez la vis excentrique arrière droite à partir du côté inférieur
de la table d'onglet afin que le jeu entre la coulisse et la base
de la table d'onglet soit maximum.
5. Poussez l'arrière gauche de la table d'onglet bien contre la
base de la table d'onglet comme l'illustre la flèche (S) à la figure
55 et serrez.
6. Mettez une équerre de charpentier bien contre le guide d'onglet
et l'autre côté de celle-ci contre la lame.
7. Ajustez la vis arrière gauche à partir du dessous de la table
d'onglet jusqu'à ce que le guide d'onglet soit perpendiculaire à
la lame.
8. Serrez bien l'écrou hex.
9. Ajustez la vis arrière droite à partir du dessous de la table
d'onglet pour éliminer le jeu excessif.
10. Serrez bien l'écrou hex.
11. Vérifiez soigneusement le réglage. Assurez-vous aussi que
toutes les vis, écrous hex. etc. ont été bien serrés.
12. Si la table d'onglet coulissante n'est toujours pas d'équerre
avec la lame, répétez les étapes ci-dessus si besoin.
13. Assurez-vous que les coulisses demeurent perpendiculaires
au bord de la base de la table d'onglet pour empêcher un
mauvais alignement qui peut entraîner un jeu excessif dans la
table d'onglet.
RÉGLAGE DE LA BUTÉE RAPIDE
La butée rapide est réglée à l'usine pour arrêter le guide d'onglet à
exactement zéro degré. Cependant, lorsque l'on règle la table
d'onglet coulissante, ces réglages peuvent entraîner la nécessité
d'un réglage de la butée rapide. Vérifiez la butée rapide avec
l'échelle du guide d'onglet réglée à zéro degré. Si des ajustements
sont nécessaires, procédez en suivant les étapes ci-dessous:
1. Desserrez la vis excentrique retenant la butée rapide.
2. Placez la butée rapide contre le guide d'onglet, l'échelle
d'onglet réglée à zéro degré. Voir figure 56.
3. Réglez la vis excentrique jusqu'à ce qu'elle retienne bien la
butée rapide contre le guide d'onglet.
4. Resserrez l'écrou hex., qui retient la vis excentrique et la butée
rapide.
5. Vérifiez le réglage. Si la butée rapide n'est pas à zéro degré,
répétez les étapes 1 à 4.

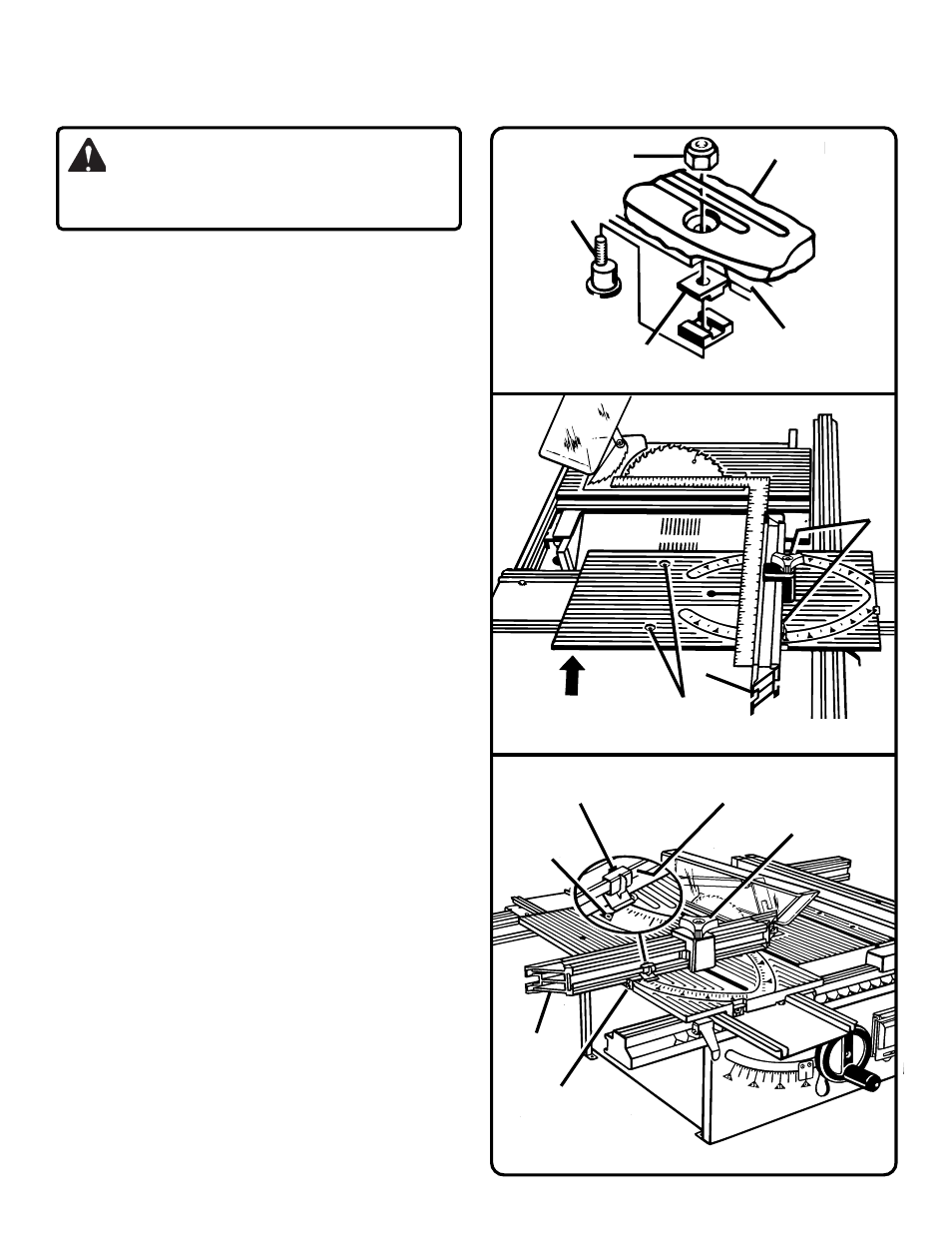

Figure 54 Alignement du guide d'onglet
COULISSE
Figure 55 Alignement du guide d'onglet
Q
R
S
Figure 56: Butée rapide
BUTÉE RAPIDE ET
VIS EXCENTRIQUE
TABLE D'ONGLET
H
ÉCROU HEX.
VIS
EXCENTRIQUE
REBORD
DE LA BASE
GUIDE
D'ONGLET
INDICATEUR
D'ONGLET
SERRE-GUIDE
D'ONGLET
GUIDE
D'ONGLET
ZÉRO
DEGRÉ
