Ryobi BT3000 - Manuel (Page 44)

Page 44
7
6 5
8
4
3
2
9
11
10
12
13
14 15
16
17
20
19
22
23 24
17
16
25
26
28
21
27
18
1
1 Guide de refente .................................................. 1
2 Vis à tête cyl. large (10-14 x 1/2 po) .................... 2
3 Galet du guide ...................................................... 1
4 Tourillon ............................................................... 1
5 Vis à tête cyl. large (10-24 x 1 po) ....................... 1
6 Support de serrage - B ......................................... 1
7 Porte-galet ............................................................ 1
8 Roulement à aiguilles (1/4 po x 3/4 po) ................ 1
9 Ressort de compression ...................................... 1
10 Goupille cylindrique .............................................. 1
11 Tige ...................................................................... 1
12 Vis (1/4-20 x 5/8 po) ............................................. 2
13 Rondelle ............................................................... 2
14 Écrou hex. (8-32) ................................................. 1
15 Curseur ................................................................ 1
16 Coulisseau ........................................................... 2
17 Vis à tête large (8-32 x 1/2 po) ............................. 2
18 Vis à tête large (8-32 x 1/2 po) ............................. 1
19 Poignée de la manette de verrouillage ................. 1
20 Galet excentrique ................................................. 1
21 Bouchon de caoutchouc ....................................... 1
22 Boulon de la manette de verrouillage ................... 1
23 Support de serrage - A ......................................... 1
24 Axe ....................................................................... 1
25 Vis à tête cyl. large (8-32 x 3/8 po) ...................... 2
26 Rondelle ............................................................... 2
27 Plaque .................................................................. 1
28 Bloc avant ............................................................ 1
Réf.
n
°
Description Qté
Réf.
n
°
Description Qté
SCIE À TABLE DE 254 mm (10 po) RYOBI - MODÈLE N
°
BT3000

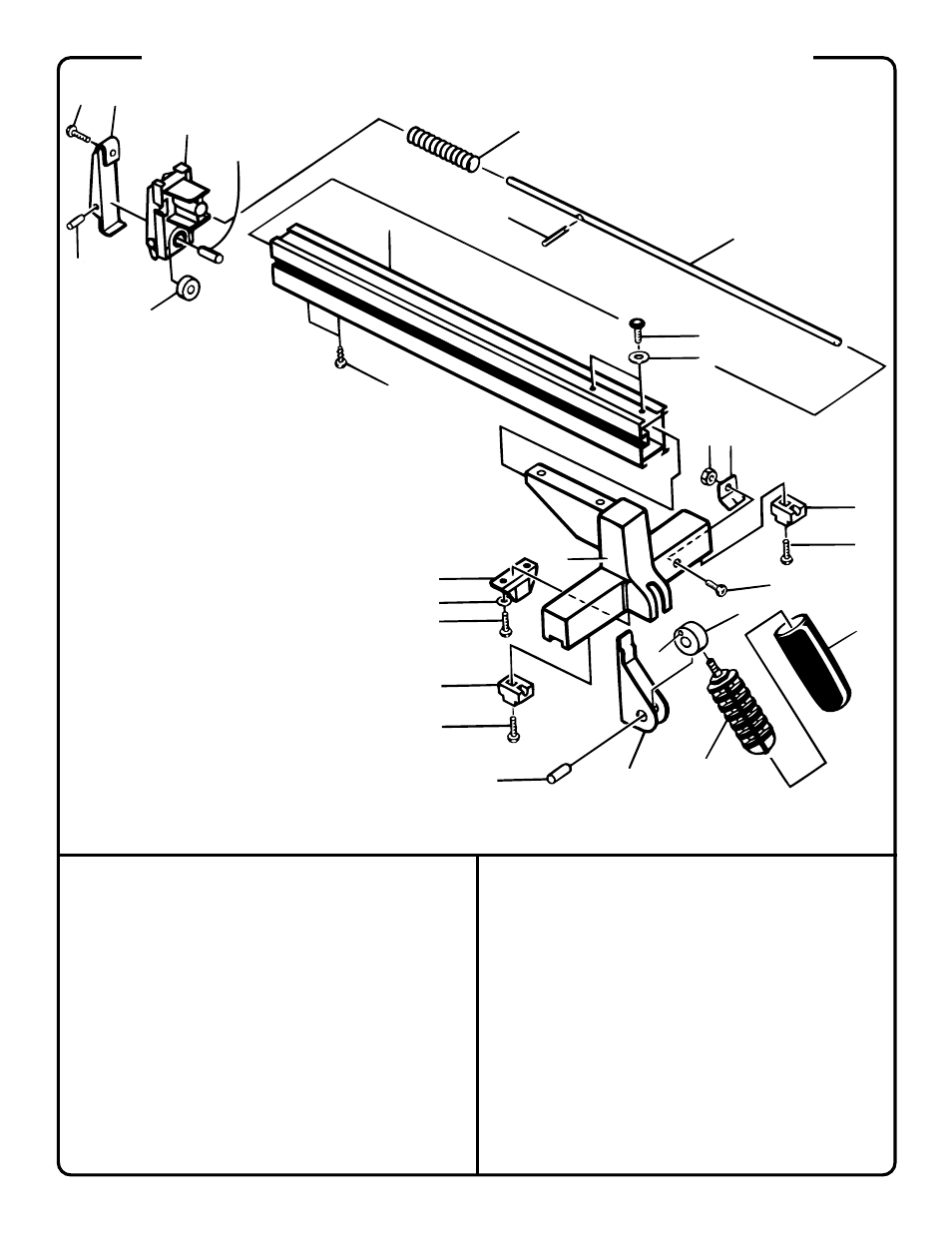

FIG. 61: GUIDE DE REFENTE
