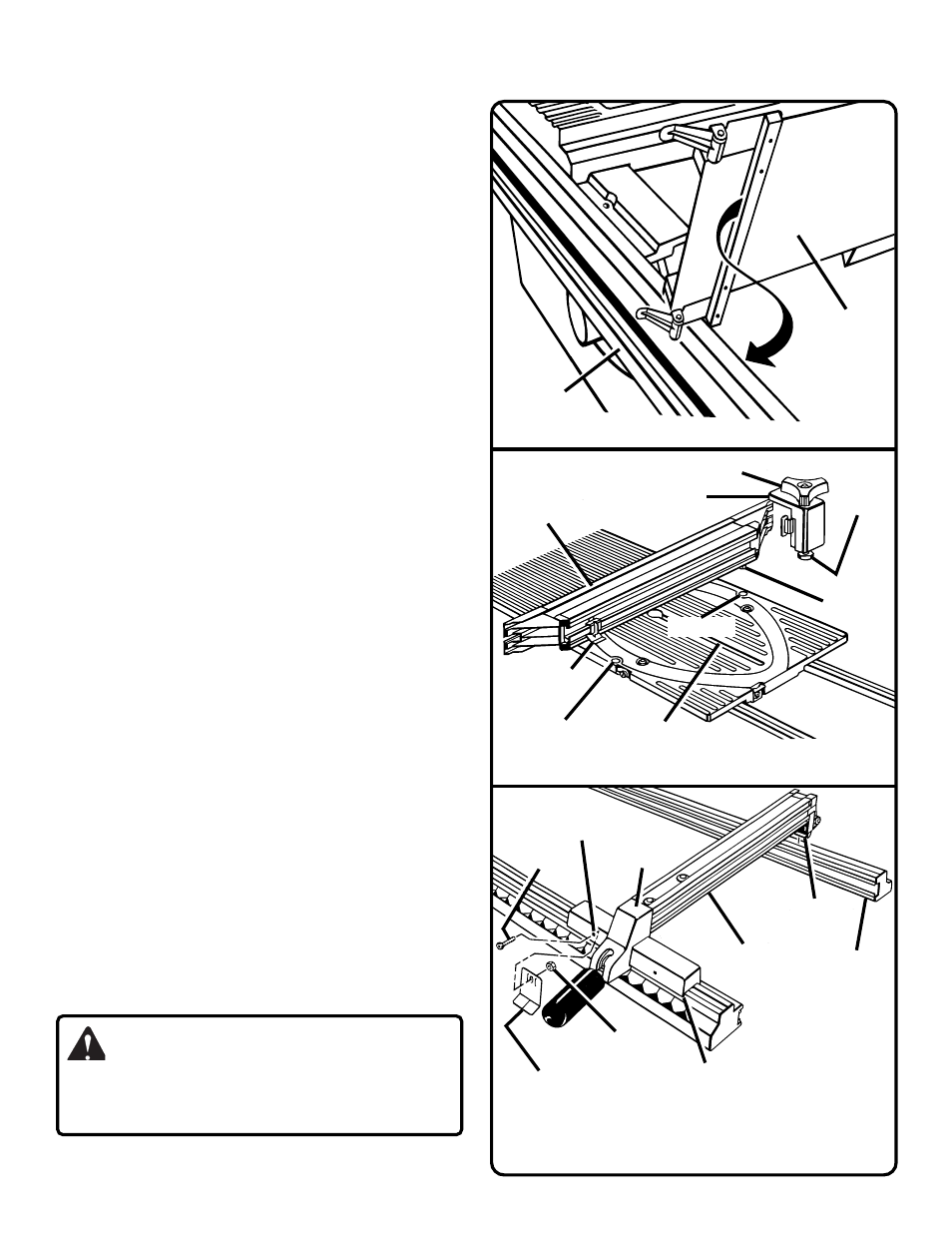

Figure 12: Montage du guide de refente
Figure 11: Montage du guide d'onglet
MONTAGE
TROU "A"
PORTE-GUIDE
D'ONGLET
TROU "B"
Figure 10: Montage de la base de la table d'onglet
LÈVRE
AVANT
LÈVRE
ARRIÈRE
INSTALLATION DE LA TABLE D'ONGLET ET
DU GUIDE
1. Installez la table d'onglet coulissante sur les barres avant et
arrière.
Voir figure 10. Vérifiez si elle coulisse facilement sur
les barres. Appuyez uniformément sur les serre-table
d'onglet avant et sur chaque côté pour fixer la table. Répétez
cette opération pour les deux serre-table d'onglet arrière.
NOTE: NE PAS forcer sur les serre-table d'onglet en les
abaissant. Serrez-les seulement jusqu'à la position
horizontale pour qu'ils soient bien assis.
2. Pour installer le porte-guide d'onglet sur le guide d'onglet,
desserrez le boulon de fixation en tournant le serre-guide
d'onglet (le bouton sur le dessus) vers la gauche. Assurez-
vous que le serre-guide d'onglet est assez desserré pour
que le boulon puisse glisser dans la fente de la table.
Glissez les pattes dans les rainures du guide d'onglet.
Voir
figure 11.
3. Installez le guide d'onglet sur la table d'onglet en plaçant
l'axe de guidage (sous le guide d'onglet) dans le trou "A" ou
"B". (Le trou "A" est le plus proche de la lame.) Placez en
même temps le boulon de fixation dans la fente. Fixez le
serre-guide d'onglet, sans le serrer.
NOTE: Le trou "A" doit être utilisé pour les pièces courtes et
le trou "B", pour les pièces de bois longues ou larges.
4. Réglez l'indicateur d'onglet selon l'échelle.
5. Serrez soigneusement le serre-guide d’onglet.
INSTALLATION DE LA TABLE ACCESSOIRE
ET DU GUIDE DE REFENTE
1. Placez la table accessoire sur les barres avant et arrière, en
mettant la lèvre dans la rainure supérieure de la barre
arrière. Positionnez la fente en dessous de la table
accessoire sur le rail avant et serrez soigneusement le
levier.
2. Enlevez le curseur du sac en plastique et installez-le d'un
côté ou de l'autre du guide. La vis à tête six pans creux (n
°
8-32 x 1/2 po) se place à l'extérieur du bloc avant. L'indicateur
d'échelle et l'écrou hex. (n
°
8-32) se placent immédiatement
derrière la lèvre avant du bloc avant.
3. Pour installer le guide de refente, placez la lèvre arrière sur
la barre arrière puis, tirez-le légèrement vers l'avant. Abaissez
l'avant du guide sur le dessus de la barre avant. Vérifiez si
le coulissement se fait en douceur. Abaissez la manette de
verrouillage pour aligner et fixer automatiquement le guide.
Une fois bien verrouillée, la manette de verrouillage doit être
dirigée vers le bas.
C. MONTAGE DE LA LAME ET DU
PROTÈGE-LAME
AVERTISSEMENT:
Ne branchez pas l'outil tant qu'il n'est pas complètement
monté. Sinon, il pourrait démarrer accidentellement et
entraîner des blessures graves.
