Page 33
L
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
D'ONGLET
Le guide d'onglet doit être perpendiculaire à la lame lorsqu'il est
réglé à zéro degré.
AVERTISSEMENT:
Débranchez d'abord la scie. Sinon, cela peut entraîner un
démarrage accidentel pouvant causer des blessures graves.
1. Réglez le guide d'onglet (H) à 0
°
comme il est illustré à la
figure 52. L'indicateur d'onglet (I) doit être réglé précisément
à 0
°
degré et fixé en place à l'aide du serre-guide d'onglet (J).
NOTE: la butée rapide n'est pas nécessaire pour cette
vérification. Cependant, si vous désirez la vérifier et l'ajuster
à 0
°
maintenant, consultez la section "Butée rapide" qui
suit.
2. Mettez une équerre de charpentier (G) bien contre le guide
d'onglet (H) et l'autre côté contre la lame (E).
Voir figure 52.
3. Vérifiez si le guide d'onglet est perpendiculaire à la lame.
L'équerre de charpentier étant contre le guide d'onglet, il ne
doit pas y avoir d'espace à l'avant ou à l'arrière de la lame.
4. S'il y a un espace, la lame peut être déformée ou bien le
guide d'onglet n'est pas à l'équerre.
5. Tournez la lame et vérifiez à nouveau. Si l'espace à l'avant
ou à l'arrière de la lame est le même que précédemment, il
faut aligner la table d'onglet. Suivez les étapes de réglage
ci-dessous.
RÉGLAGE DE LA TABLE D'ONGLET
COULISSANTE
RÉGLAGE DE LA BASE DE LA TABLE
D'ONGLET
N'OUBLIEZ PAS de vérifier tous les réglages avant de desserrer
les vis pour les étapes suivantes. Une fois que les vis ont été
desserrées, il faut refaire ces réglages.
Huit vis sont visibles sur la base de la table d'onglet (B).
1.
Quatre vis (K) se trouvent sur les plaques support et fixent
ces plaques sur les barres. Il n'est pas nécessaire de
desserrer ou de régler ces vis pour ce réglage.
2. Une autre paire de vis (L) se trouve dans la base, à l'arrière.
Desserrez ces deux vis (L) et les serre-table d'onglet arrière
(M).
Voir figure 53.
3. La dernière paire de vis est située au côté alimentation de
la base. Desserrez la vis gauche (N) seulement.
4. La vis droite (O) servira de pivot.
NOTE: les deux serre-table (P) avant et les manettes de
serrage des barres doivent demeurer verrouillées.
5. En suivant les étapes 2 à 8 dans la section "VÉRIFICATION
DU PARALLÉLISME DE LA BASE DE LA TABLE
D'ONGLET", réglez la base de la table d'onglet afin qu'elle
soit parallèle à la lame.
6. Resserrez la vis avant gauche (N).
7. Serrez les serre-table d'onglet arrière (M).
8. Resserrez les deux vis arrière (L).
TABLE D'ONGLET COULISSANTE
Vérifications et réglages (suite)
H
I
J
G E

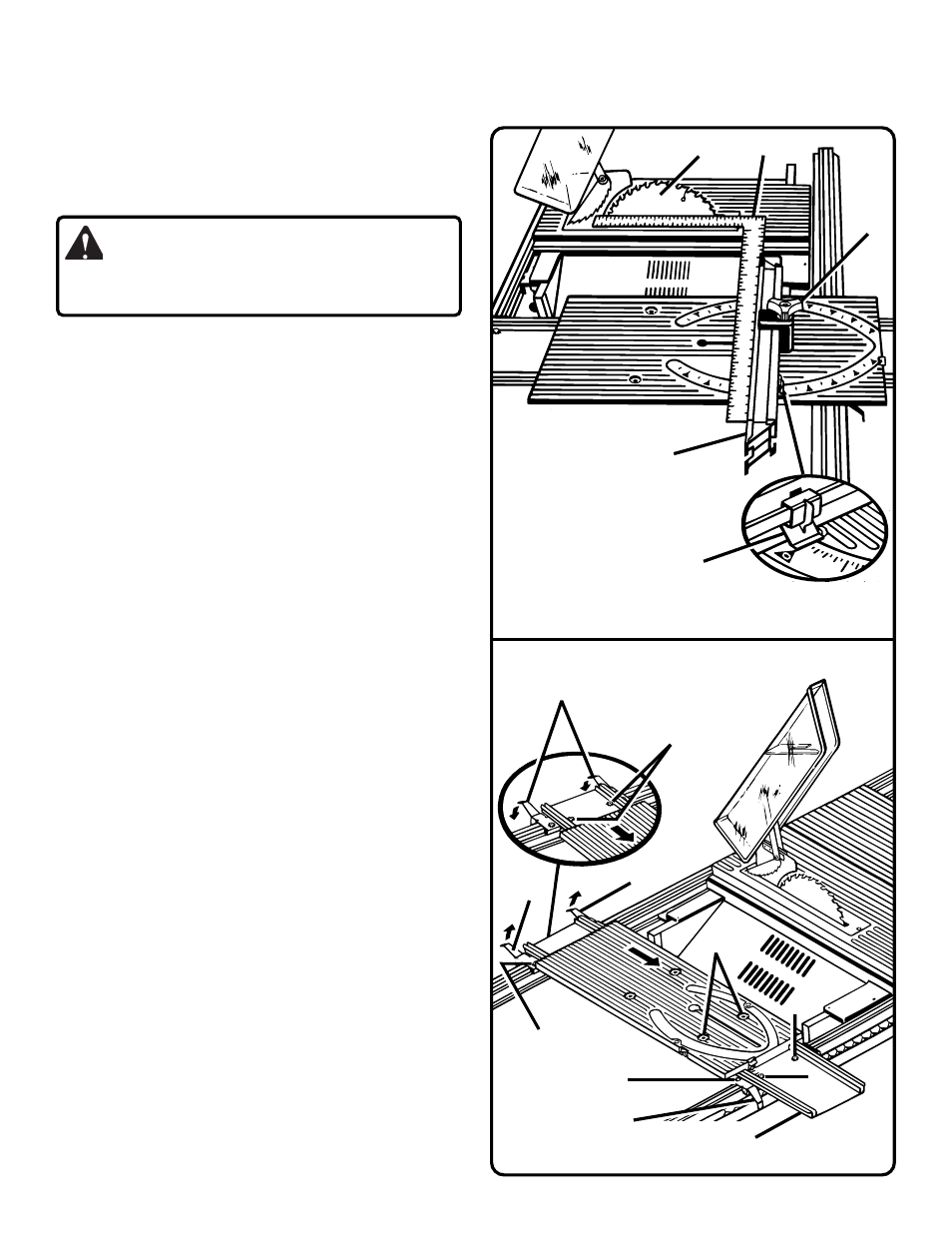

Figure 52: Alignement de la table d'onglet
Figure 53: Alignement de la table d'onglet
M
R
P
K
M
M
B
N
O
