Page 35
LUBRIFICATION
L'outil est lubrifié à l'usine avant l'expédition. Après un usage
prolongé, l'utilisateur doit vérifier et lubrifier les endroits
suivants pour assurer un fonctionnement doux.
SUPPORT
Voir figure 57.
1. Ajoutez du lubrifiant sec entre les deux pignons coniques,
les rondelles d'appui et le support.
2. Ajoutez du lubrifiant sec entre le trou fileté du boîtier du
moteur et l'arbre fileté de relèvement.
Lubrifiants recommandés:
Lubrifiant sec à base de téflon ou de silicone.
MÉCANISME D'INCLINAISON/RELÈVEMENT
Voir figure 58.
1. Ajoutez du lubrifiant sec entre l'arbre de la manette et
l'alésage du boulon de serrage.
2. Ajoutez du lubrifiant sec entre la face du boulon de
serrage et la face de l'arbre de la manette.
3. Ajoutez du lubrifiant sec sur les surfaces internes du
levier de verrouillage d’onglet en contact avec la came.
ARBRE DE RELÈVEMENT
ARBRE DE LA MANETTE

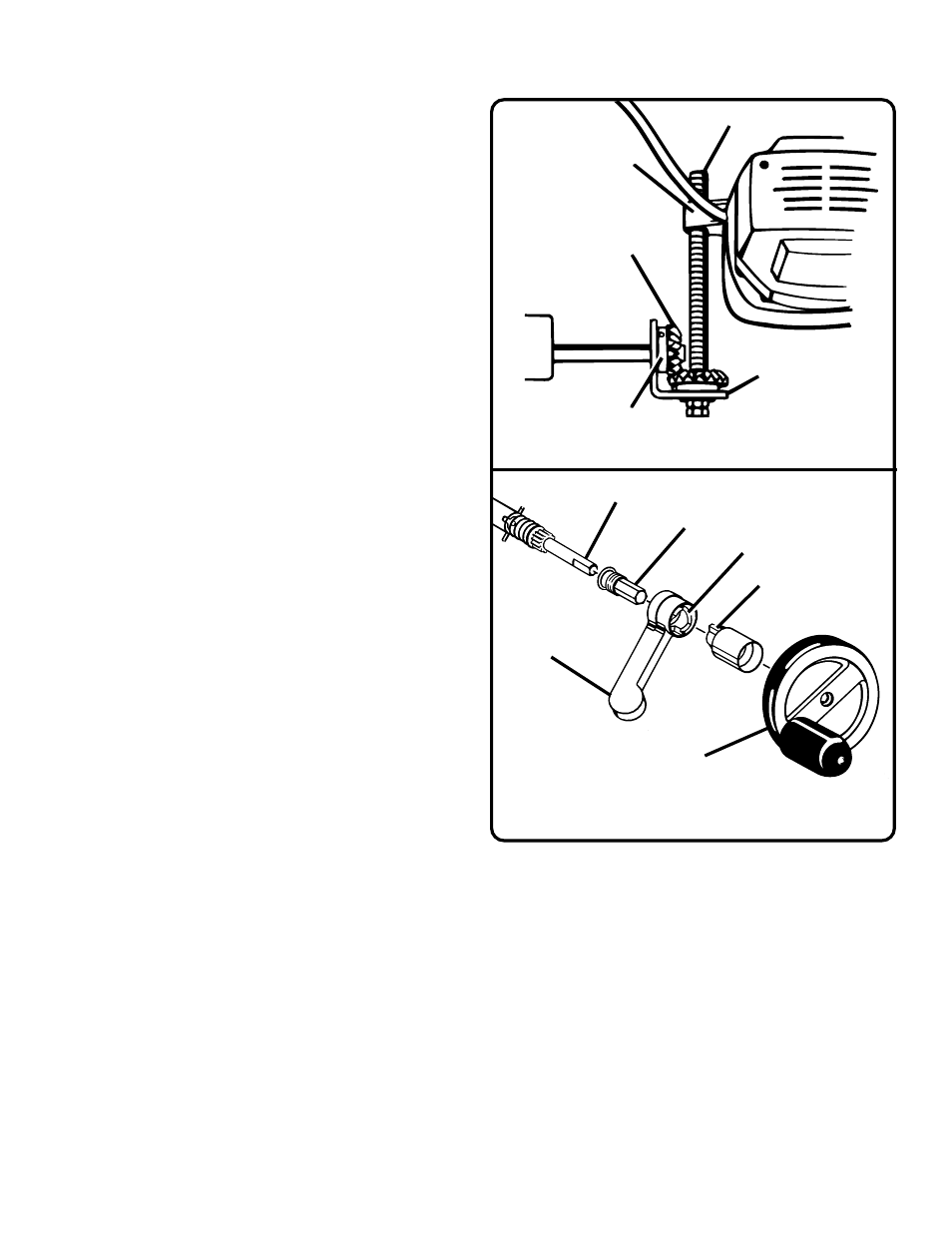

Figure 58: Lubrification du mécanisme
d'inclinaison/relèvement
Figure 57: Lubrification du support de verrou
MANETTE DE
RÉGLAGE DE LA LAME
LEVIER DE
VERROUILLAGE
DE LA COUPE
EN BISEAU
RONDELLE D'APPUI
BOULON DE SERRAGE
SURFACE EN CONTACT
AVEC LA CAME
SUPPORT
PIGNON
CONIQUE
TROU FILETÉ
CAME
