Ryobi BT3000 - Manuel (Page 19)

Page 19

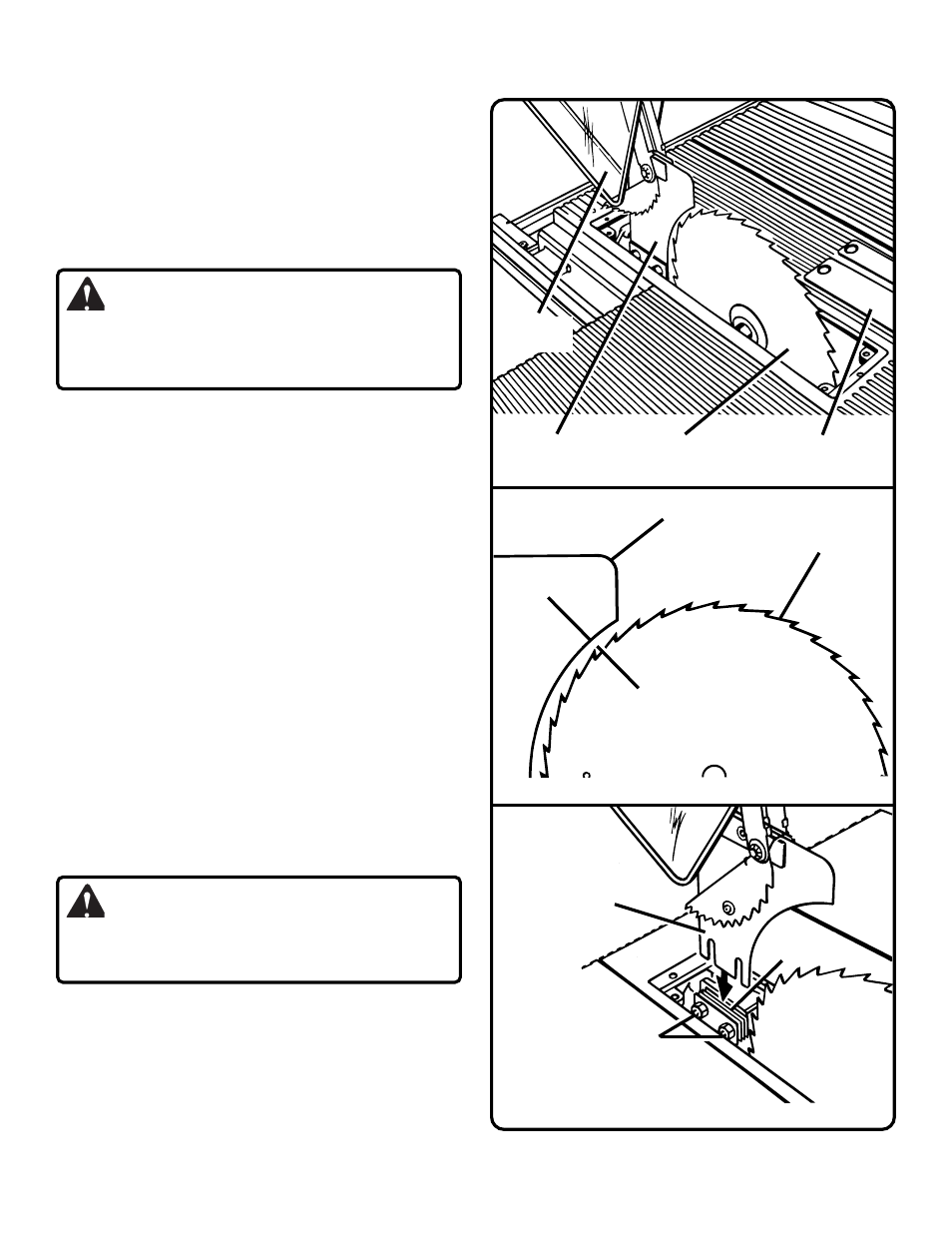

Figure 28: Cales et refendeur
Figure 27: Position de la lame et du refendeur
Figure 26: Lame et refendeur
REFENDEUR LAME PASSE-LAME
REFENDEUR
LAME
FONCTIONNEMENT
DESSERRER LES ÉCROUS,
LE REFENDEUR ET LE
PROTÈGE-LAME
POUR CENTRER LE REFENDEUR,
REDISPOSER LES CALES
REFENDEUR
CALES
PROTÈGE-
LAME
VÉRIFICATION, REMPLACEMENT OU
RÉGLAGE DE L'ENSEMBLE DU REFENDEUR
ET DU PROTÈGE-LAME
Le refendeur s'installe entre plusieurs cales qui peuvent être
déplacées selon les besoins pour centrer le refendeur derrière
la lame. Il est retenu à sa base par deux boulons et écrous
hex. Les boulons se trouvent dans des fentes qui permettent
un réglage d'avant en arrière.
AVERTISSEMENT:
Débranchez la scie avant tout travail. Si la scie n'est pas
débranchée, un démarrage accidentel peut avoir lieu et
causer des blessures graves.
Enlevez le passe-lame.
1. Le protège-lame étant enlevé, vérifiez si le refendeur est
situé à 3 mm (1/8 po) minimum des points extérieurs de
la lame.
Voir figure 27. Ensuite, vérifiez s'il est centré par
rapport à la largeur de la lame. Voir figure 28. Si l'un ou
l'autre des réglages n'est pas correct, réglez le refendeur
en suivant les étapes ci-dessous.
2. Relevez la lame en poussant le levier de verrouillage de
la coupe en biseau vers la gauche et en tournant vers la
droite la manette de réglage de la lame.
3. Mettez la scie au mode d'inclinaison en déplaçant le
levier de verrouillage de la coupe en biseau vers la droite.
Tournez lentement la manette de réglage de la lame
jusqu'à ce que l'indicateur d'inclinaison se trouve à 30
degrés. Verrouillez la lame à cet angle en retenant la
manette de réglage de la lame d'une main et en remettant
le levier de verrouillage de la coupe en biseau vers la
gauche de l'autre main.
4. Avec l'extrémité fermée de la petite clé hexagonale,
desserrez les deux écrous à la base du refendeur.
N'ENLEVEZ PAS LES ÉCROUS. Enlevez l'ensemble
du protège-lame et du refendeur.
5. Redisposez le refendeur entre les cales pour obtenir le
bon centrage.
AVERTISSEMENT:
Alignez correctement le refendeur. S'il est mal aligné, la
lame peut se bloquer, ce qui augmente le risque de recul.
6. Réglez les boulons d'avant en arrière selon les besoins
afin de placer le refendeur à environ 3 mm (1/8 po) des
points extérieurs de la lame. Serrez à l'aide de la petite
clé hexagonale pour fixer l'ensemble protège-lame et
refendeur.
7. Ramenez la lame à l'angle et à la hauteur voulus.
Installez le passe-lame, abaissez la lame et fixez le
passe-lame à l'aide des trois vis. Serrez bien les vis.
3 mm
(1/8 po)
