RAINURAGE
Une rainure est une coupe incomplète et désigne normalement
la coupe d’une gorge dans le sens du fil ou à contre-fil. En option
pour cette scie, on peut se procurer auprès du distributeur
Ryobi ou du Centre d’entretien Ryobi une lame à rainurer
réglable (pièce numéro 4658718), un passe-lame à dégagement
zéro (pièce numéro 4070333) et un passe-lame à rainurer
(pièce numéro 4070330).
1. Débranchez la scie.
2. Enlevez l'ensemble du protège-lame et du refendeur. Voir
figure 15, page 15.
3. Reserrez les deux écrous hex. qui se trouvent sur la base.
4. Enlevez la lame.
5. Retirez les entretoises nécessaires de l'arbre pour obtenir
la largeur correcte pour la lame à rainurer.
6. Installez la lame à rainurer en suivant les directives fournies
avec cette dernière.
7. Assurez-vous que l’écrou de l’arbre est complètement
engagé et que l’arbre dépasse au moins d’un filet complet
une fois l’écrou de l’arbre soigneusement serré.
8. Lors du montage de lames à rainurer, assurez-vous que les
rondelles intérieure et extérieure sont utilisées.
9. Remplacez le passe-lame par le passe-lame à rainurer en
option.
AVERTISSEMENT:
Installez toujours toutes les entretoises au bon endroit lorsque
vous remettez la lame. Sinon, cela pourrait entraîner des
blessures et des dommages à l'outil.
10. Utilisez toujours des blocs-poussoirs, des poussoirs ou
des panneaux-peignes lors du rainurage pour éviter de
vous blesser.
AVERTISSEMENT:
Toutes les lames doivent être prévues pour un régime de
5 500 tr/mn minimum afin d'éviter de vous blesser ou
d'endommager l'outil.
COUPES INCOMPLÈTES (suite)
AVERTISSEMENT:
Débranchez la scie pour éviter de vous blesser.
1. Enlevez les trois vis qui retiennent le passe-lame. Enlevez
le passe-lame.
2. Relevez la lame en poussant le levier de verrouillage de la
coupe en biseau vers la gauche et en tournant vers la droite
la manette de réglage de la lame.
3. Mettez la scie au mode d'inclinaison en poussant vers la
droite le levier de verrouillage de la coupe en biseau.
Tournez la manette de verrouillage de la lame jusqu'à ce
que l'indicateur de la lame indique un angle de 30
o . Poussez
bien le levier de verrouillage de la coupe en biseau vers la
gauche pour verrouiller l'inclinaison.
4. Avec l'extrémité fermée de la petite clé hexagonale,
desserrez les deux écrous hex. à la base du refendeur.
N'ENLEVEZ PAS LES ÉCROUS HEX. Enlevez l'ensemble
du protège-lame et du refendeur. Resserrez les deux
écrous hex. sur la base. Installez le passe-lame.
5. Remettez la lame à la position perpendiculaire.
6. Abaissez la lame à la bonne hauteur en tournant vers la
gauche la manette de réglage de la lame. Fixez le passe-
lame avec les trois vis.
AVERTISSEMENT:
Vérifiez soigneusement tous les réglages et faites tourner la
lame d'un tour complet pour vous assurer que les jeux sont
convenables avant de brancher la scie.
7. Utilisez toujours des bloc-poussoirs, des poussoirs et des
panneaux-peignes lors des coupes incomplètes pour éviter
les blessures.
Voir figure 43.
AVERTISSEMENT:
N'alimentez jamais la pièce de bois avec vos mains pour
exécuter une coupe incomplète comme une feuillure ou une
rainure.
8. Lorsque ce type de coupe est terminé, débranchez la scie,
relevez la lame et remontez le protège-lame.
9. Enlevez les trois vis qui retiennent le passe-lame en place.
Enlevez le passe-lame.
10. Poussez vers la droite le levier de verrouillage de la coupe
en biseau. Tournez la manette de réglage de la lame
jusqu'à ce que l'indicateur d'inclinaison indique un angle de
30
°
. Poussez bien le levier de verrouillage de la coupe en
biseau vers la gauche tout en retenant la manette de
réglage de la lame pour le bloquer à l'angle voulu. Remettez
l'ensemble du protège-lame et du refendeur.
11. Resserrez les écrous à la base du refendeur. Vérifiez
l'alignement du refendeur avec la lame et ajustez au besoin
les cales.
Voir page 19.
12. Déplacez le levier de verrouillage de la coupe en biseau
vers la droite et tournez la manette pour remettre la lame à
90 degrés. Poussez le levier vers la gauche pour verrouiller
l'inclinaison.
13. Insérez le passe-lame, abaissez la lame et fixez-le à l'aide
des trois vis. Serrez-les bien.
FONCTIONNEMENT

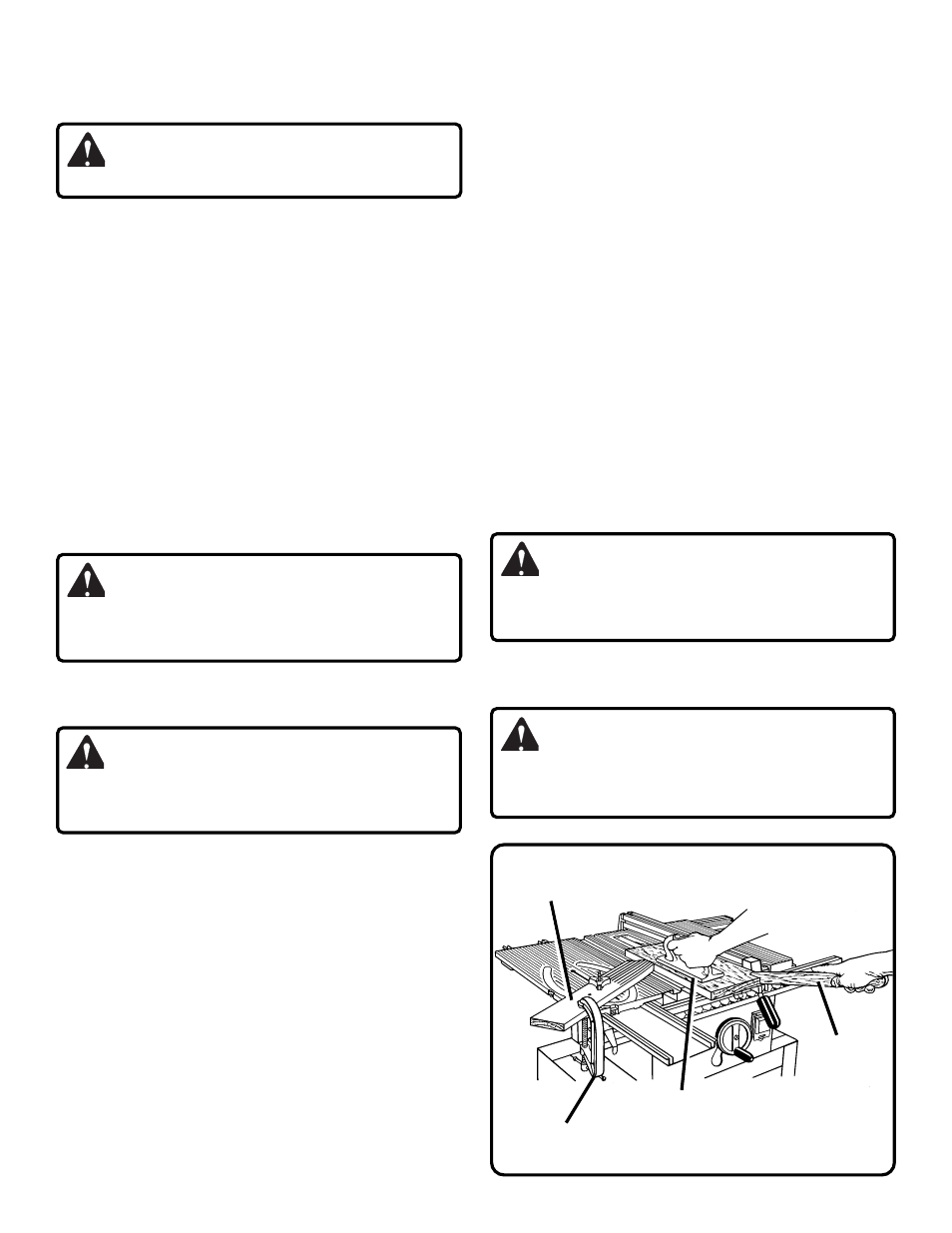

Figure 43: Coupe incomplète
SERRE-JOINT
EN «C»
BLOC-POUSSOIR
POUSSOIR
PANNEAU-
PEIGNE
