Ryobi BT3000 - Manuel (Page 32)

Page 32
VÉRIFICATION DE LA TABLE
D'ONGLET COULISSANTE
AVERTISSEMENT:
À des fins d'illustration, le protège-lame et les doigts antIrecul
ont été enlevés. N'utilisez pas la scie sans le protège-lame
à moins que cela soit précisé pour des coupes incomplètes.
VÉRIFICATION DU PARALLÉLISME DE LA
BASE DE LA TABLE D'ONGLET
AVERTISSEMENT:
Débranchez d'abord la scie. Sinon, cela peut entraîner un
démarrage accidentel pouvant causer des blessures graves.
1. Préparez la scie comme pour faire une coupe. Serrez les
manettes de serrage, serre-table d'onglet, manettes de
réglage, etc.
2. Glissez la table d'onglet (A) vers l'avant de la base (B) aussi
loin que possible. Inscrivez un repère de référence (C) près
de l'extrémité de la table d'onglet comme l'illustre la figure 50.
NOTE: l'avant de la base d'onglet est le côté où l'on alimente
les pièces à couper.
3. Inscrivez un repère de référence sur l'une des dents de la
lame (D) et tournez la lame (E) afin que le repère de
référence sur la lame se trouve à l'avant du passe-lame (F).
4. Placez une équerre de charpentier (G) contre la lame et
alignez-la avec le repère de référence sur la table d'onglet.
Mesurez la distance entre la lame et le bord de la table
d'onglet.
NOTE: placez l'équerre de charpentier entre les dents à
pointes carbure et mesurez à partir de la lame. Cette étape
permet de s'assurer que l'équerre de charpentier est bien
appliquée contre la lame de l'avant à l'arrière.
5. Enlevez l'équerre de charpentier et glissez la table d'onglet
vers l'arrière de la base de la table d'onglet, aussi loin que
possible.
Voir figure 51.
6. Tournez la lame afin que le repère de référence sur la lame
se trouve à l'arrière du passe-lame. En mesurant à partir du
même repère sur la lame à l'arrière, on élimine l'effet
d'oscillation de la lame.
7. Placez l'équerre de charpentier contre la lame et alignez-la
avec le même repère sur la table d'onglet. Mesurez la
distance entre la lame et le bord de la table d'onglet à
l'arrière.
8. Comparez les mesures avant et arrière pour voir si elles sont
identiques. Si elles sont les mêmes, procédez avec la
vérification de l'alignement du guide d'onglet. Sinon, ceci
indique que la base de la table d'onglet a besoin d'être
alignée. La base de la table d'onglet doit alors être réglée
avant de vérifier l'alignement du guide d'onglet. Consultez
la section «RÉGLAGE DE LA BASE DE LA TABLE
D'ONGLET» qui suit.
TABLE D'ONGLET COULISSANTE
Vérifications et réglages (suite)
E
F
D
G
C
A
C
E
F
A D
D
G
C
D

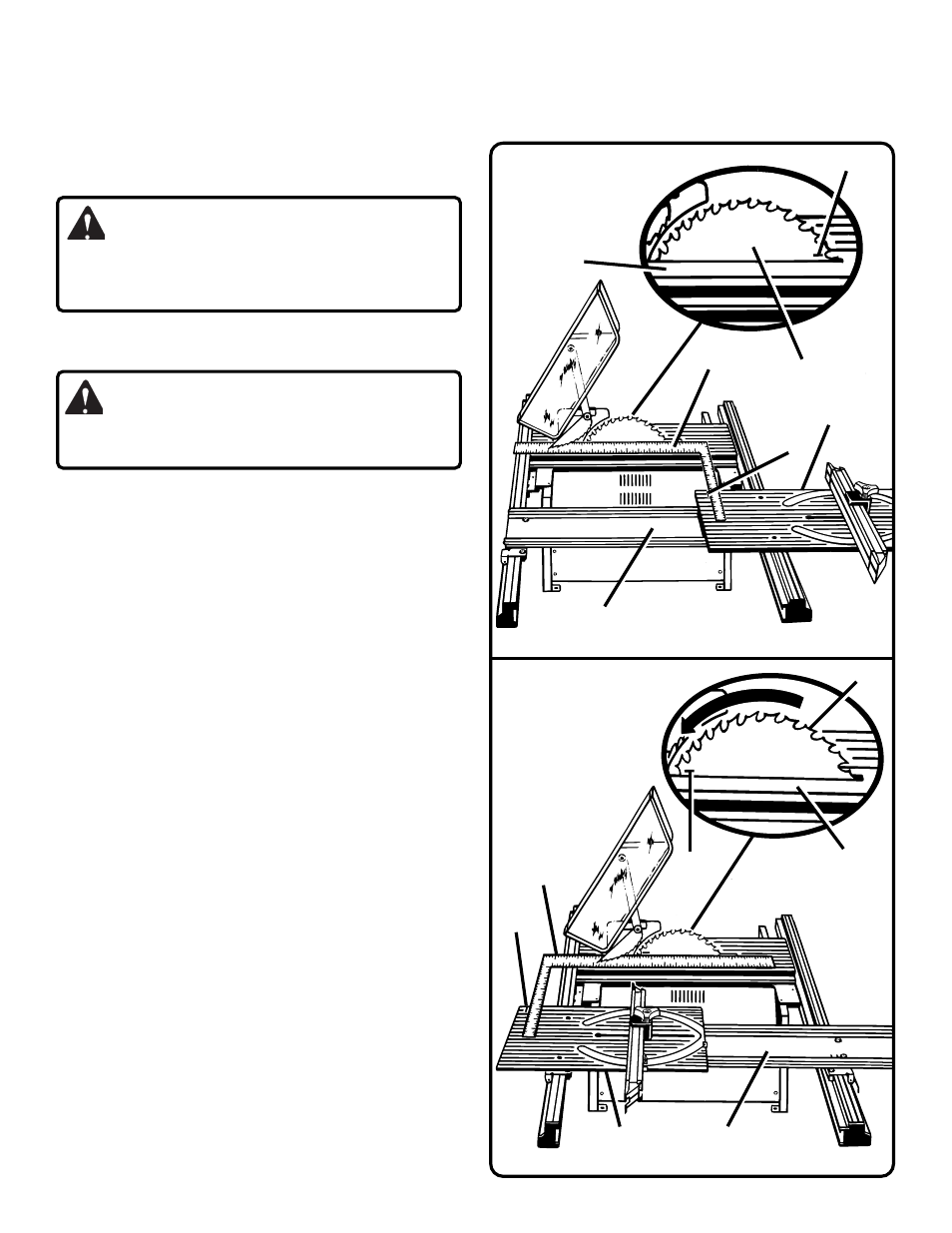

Figure 50: Alignement de la table d'onglet
Figure 51: Alignement de la table d'onglet
