50 Utiliser les cycles d'usinage
2.2 Définition de motifs a
v
e
c P
A
T
TERN DEF

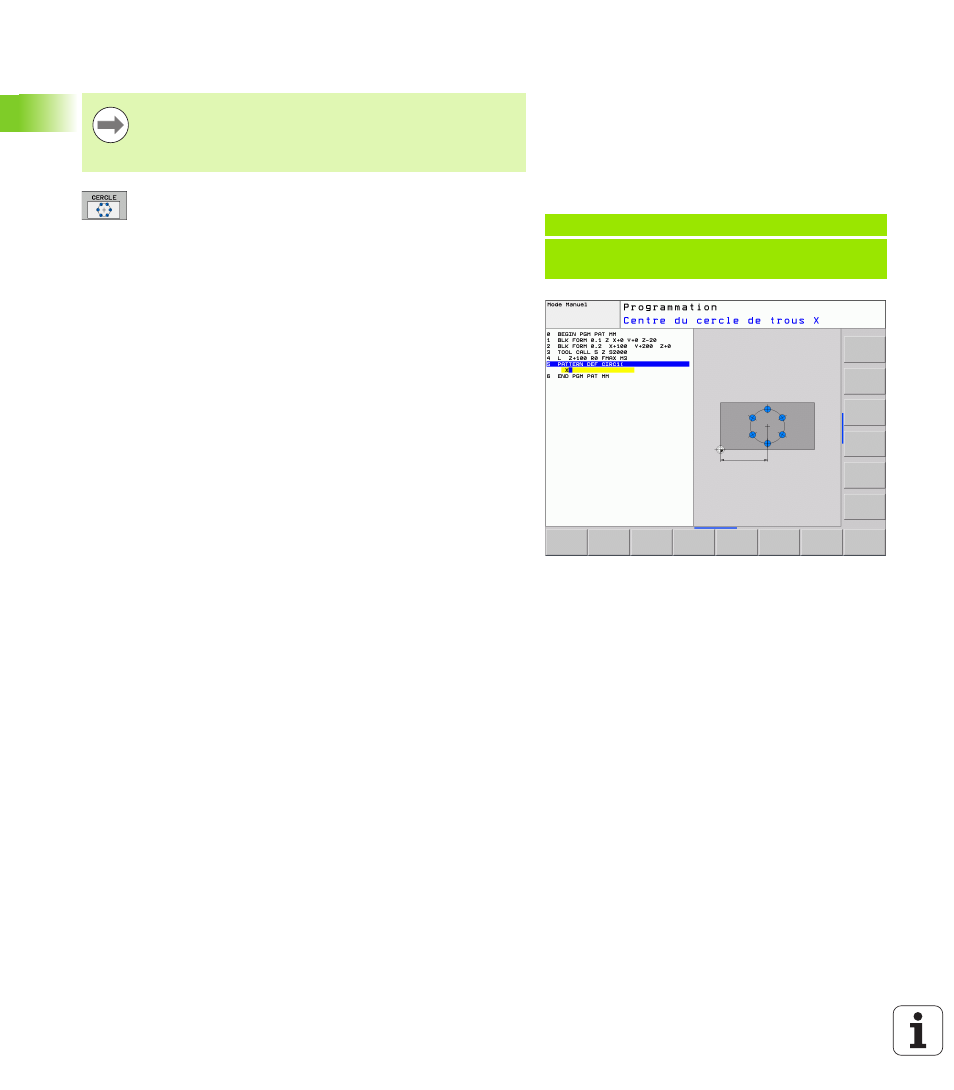

Définir un cercle entier
8 Centre du cercle de trous X (en absolu): coordonnée
du centre du cercle en X
8 Centre du cercle de trous Y (en absolu): coordonnée
du centre du cercle en Y
8 Diamètre du cercle de trous : diamètre du cercle de
trous
8 Angle initial : angle polaire de la première position
d'usinage. Axe de référence: axe principal du plan
d'usinage courant (p. ex. X avec l'axe d'outil Z). Valeur
positive ou négative possible
8 Nombre d'usinages : nombre total de positions
d'usinage sur le cercle
8 Coordonnée surface pièce (en absolu):
introduire la coordonnée Z à laquelle doit
débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
