7.9 TRACE DE CONTOUR
(cycle 25, DIN/ISO: G125)

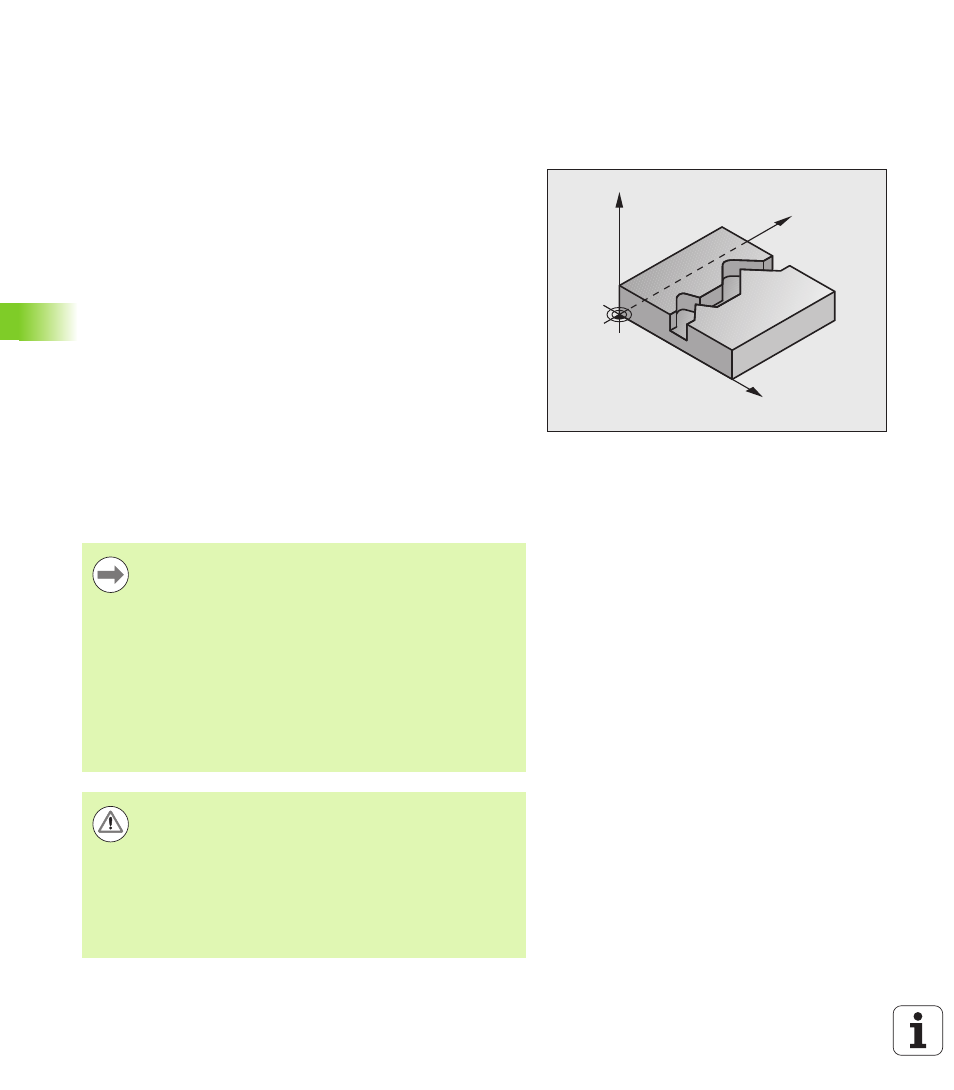

Déroulement du cycle
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“ ou fermés.
Le cycle 25 TRACE DE CONTOUR présente des avantages
considérables par rapport à l'usinage d’un contour à l'aide de
séquences de positionnement:
„ La TNC contrôle l'usinage au niveau des contre-dépouilles et
endommagements du contour. Vérification du contour avec le test
graphique
„ Si le rayon d’outil est trop grand, une reprise d'usinage est
éventuellement nécessaire dans les angles
„ L'usinage est réalisé en continu, en avalant ou en opposition. Le
mode de fraisage est conservé même si on usine l'image miroir des
contours
„ Lors d'un usinage en plusieurs passes, celui-ci peut être
bidirectionnel: le temps d'usinage est ainsi réduit.
„ Vous pouvez introduire des surépaisseurs pour réaliser l’ébauche et
la finition en plusieurs passes
Attention lors de la programmation!
Y
X
Z
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
La TNC ne prend en compte que le premier label du cycle
14 CONTOUR.
La mémoire réservée à un cycle SL est limitée. Dans un
cycle SL, vous pouvez programmer un maximum de
16384 éléments de contour.
Le cycle 20 DONNEES DU CONTOUR n'est pas nécessaire.
Les fonctions auxiliaires M109 et M110 n'ont aucun effet sur
l'usinage d'un contour avec le cycle 25.
Attention, risque de collision!
Pour éviter toutes collisions:
„ Ne pas programmer de positions incrémentales
directement après le cycle 25 car celles-ci se réfèrent à
la position de l’outil en fin de cycle
„ Sur tous les axes principaux, aborder une position
(absolue) définie car la position de l'outil en fin de cycle
ne coïncide pas avec la position en début de cycle.
