180 Cycles d'usinage: poche avec contour
7.
6 EVIDEMENT (cy
c
le 22, DIN/ISO:
G122)
7.6 EVIDEMENT (cycle 22,
DIN/ISO: G122)

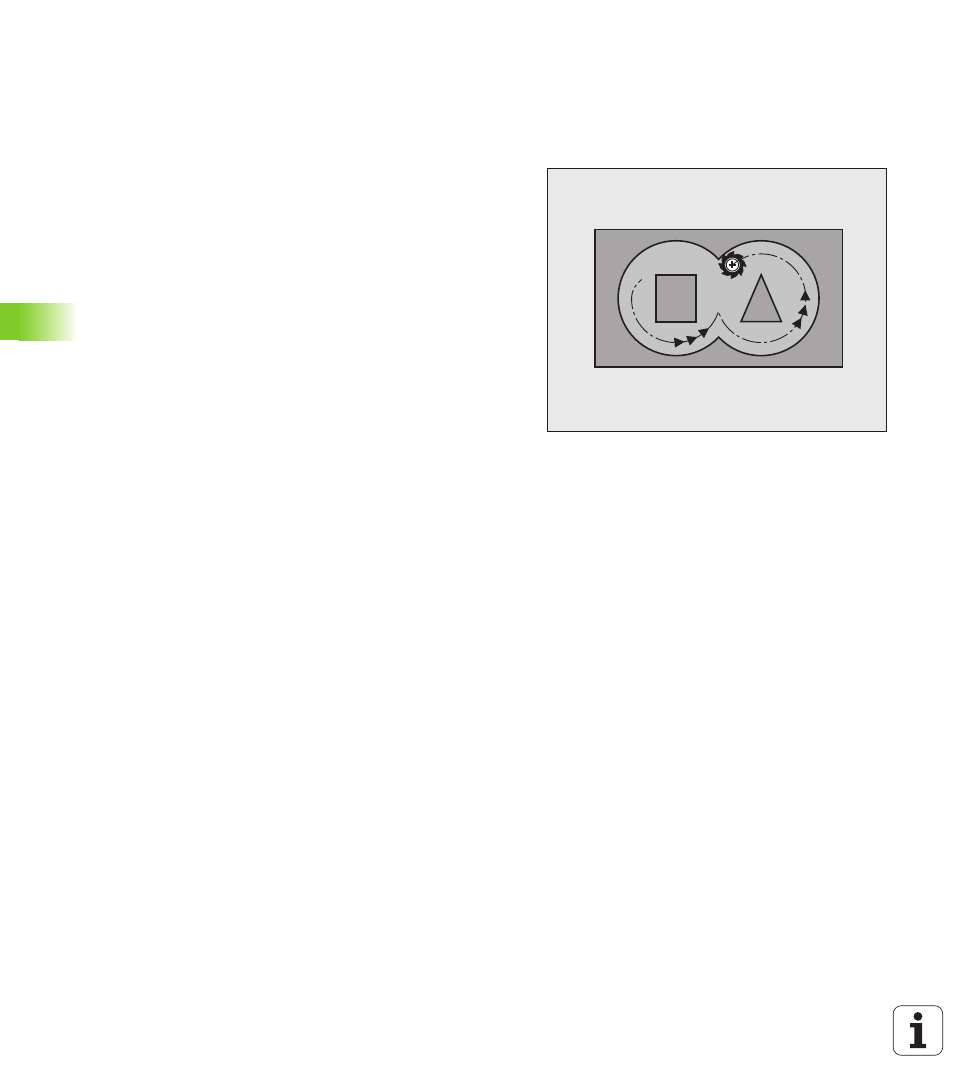

Déroulement du cycle
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 Lors de la première profondeur de passe, l'outil fraise le contour de
l'intérieur vers l'extérieur, avec l'avance de fraisage Q12
3 Les contours d'îlots (ici: C/D) sont usinés en se rapprochant du
contour des poches (ici: A/B)
4 A l'étape suivante, la TNC déplace l'outil à la profondeur de passe
suivante et répète le processus d'évidement jusqu’à ce que la
profondeur programmée soit atteinte
5 Pour terminer, la TNC dégage l'outil à la hauteur de sécurité
A B
C D
