108 Cycles d'usinage: taraudage / fraisage de filets
4.7 FILET
A
GE SUR UN T
OUR (cy
c
le
263, DIN/ISO: G263)

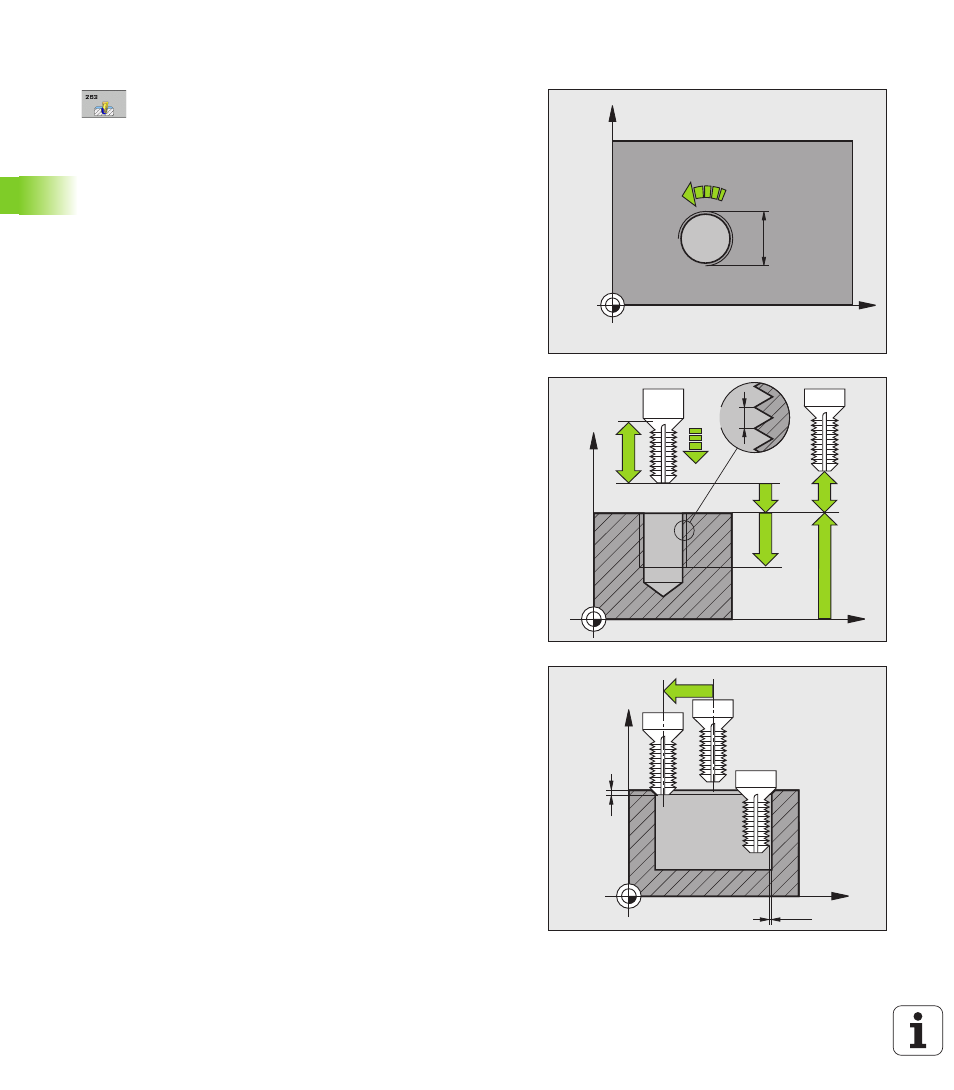

Paramètres du cycle
8 Diamètre nominal Q335: diamètre nominal du filet
Plage d'introduction 0 à 99999,9999
8 Pas de vis Q239: pas du filet. Le signe détermine le
sens du filet, à droite ou à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
8 Profondeur de filetage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet
Plage d'introduction -99999,9999 à 99999,9999
8 Profondeur pour chanfrein Q356 (en incrémental):
distance entre la surface de la pièce et la pointe de
l'outil Plage d'introduction -99999,9999 à 99999,9999
8 Avance de prépositionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
8 Mode fraisage Q351: mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce Plage d'introduction 0 à 99999,9999
8 Distance d'approche latérale Q357 (en incrémental):
distance entre le tranchant de l'outil et la paroi du trou
Plage d'introduction 0 à 99999,9999
8 Profondeur du chanfrein frontal Q358 (en
incrémental): distance entre la surface de la pièce et
la pointe de l'outil lors de l'usinage d'un chanfrein
frontal Plage d'introduction -99999,9999 à
99999,9999
8 Décalage chanfrein frontal Q359 (en incrémental):
distance dont la TNC décale le centre d''outil à partir
du centre du trou Plage d'introduction 0 à 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
