148 Cycles d'usinage: fraisage de poches/ tenons / rainures

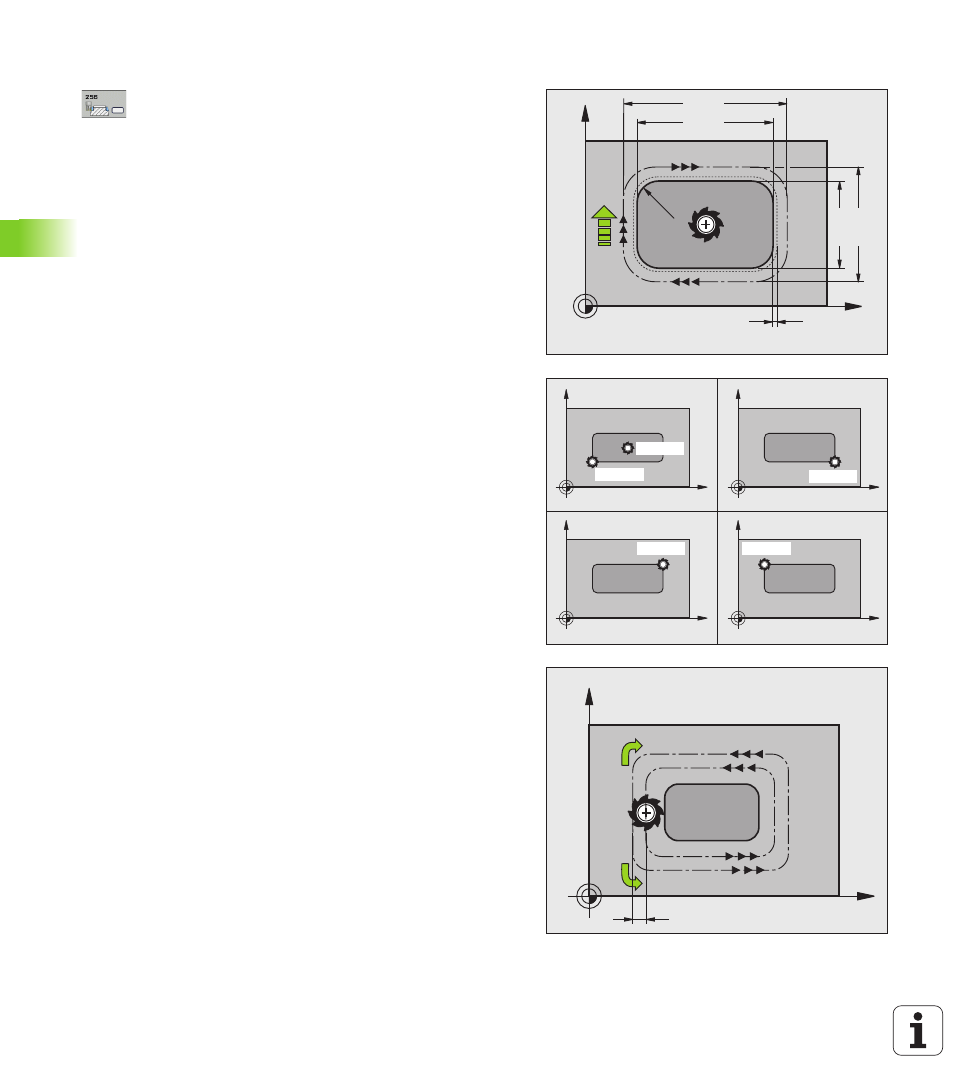

5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO: G256)
Paramètres du cycle
8 1er côté Q218: longueur du tenon parallèle à l'axe
principal du plan d'usinage. Plage d'introduction 0 à
99999,9999
8 Cote pièce br. côté 1 Q424: longueur de la pièce
brute du tenon parallèle à l'axe principal du plan
d'usinage Introduire cote pièce br. côté 1 supérieure
au 1er côté. La TNC exécute plusieurs passes
latérales si la différence entre la cote pièce brute 1 et
la cote finale 1 est supérieure à la passe latérale
autorisée (rayon d'outil x facteur de recouvrement
Q370). La TNC calcule toujours une passe latérale
constante. Plage d'introduction 0 à 99999,9999
8 2ème côté Q219: longueur du tenon parallèle à l'axe
secondaire du plan d'usinage Introduire cote pièce
br. côté 2 supérieure au 2ème côté. La TNC exécute
plusieurs passes latérales si la différence entre la
cote pièce brute 2 et la cote finale 2 est supérieure à
la passe latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante. Plage d'introduction 0 à
99999,9999
8 Cote pièce br. côté 2 Q425: longueur de la pièce
brute du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d'introduction 0 à 99999,9999
8 Rayon d'angle Q220: Rayon de l'angle du tenon.
Plage d'introduction 0 à 99999,9999
8 Surépaisseur finition latérale Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage que la TNC laisse lors de l'usinage. Plage
d'introduction 0 à 99999,9999
8 Position angulaire Q224 (en absolu): Angle de
rotation de tout le tenon. Le centre de rotation est la
position où se trouve l'outil lors de l'appel du cycle.
Plage d'introduction -360,000 à 360,000
8 Position tenon Q367: Position du tenon par rapport à
la position de l'outil lors de l'appel du cycle:
0: Position de l'outil = centre du tenon
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= –1
Q351= +1
