HEIDENHAIN TNC 320 307
14.7 Compenser le désalignement d'une pi
èce au mo
y
e
n de l'ax
e C (cy
c
le 405,
DIN/ISO: G405)

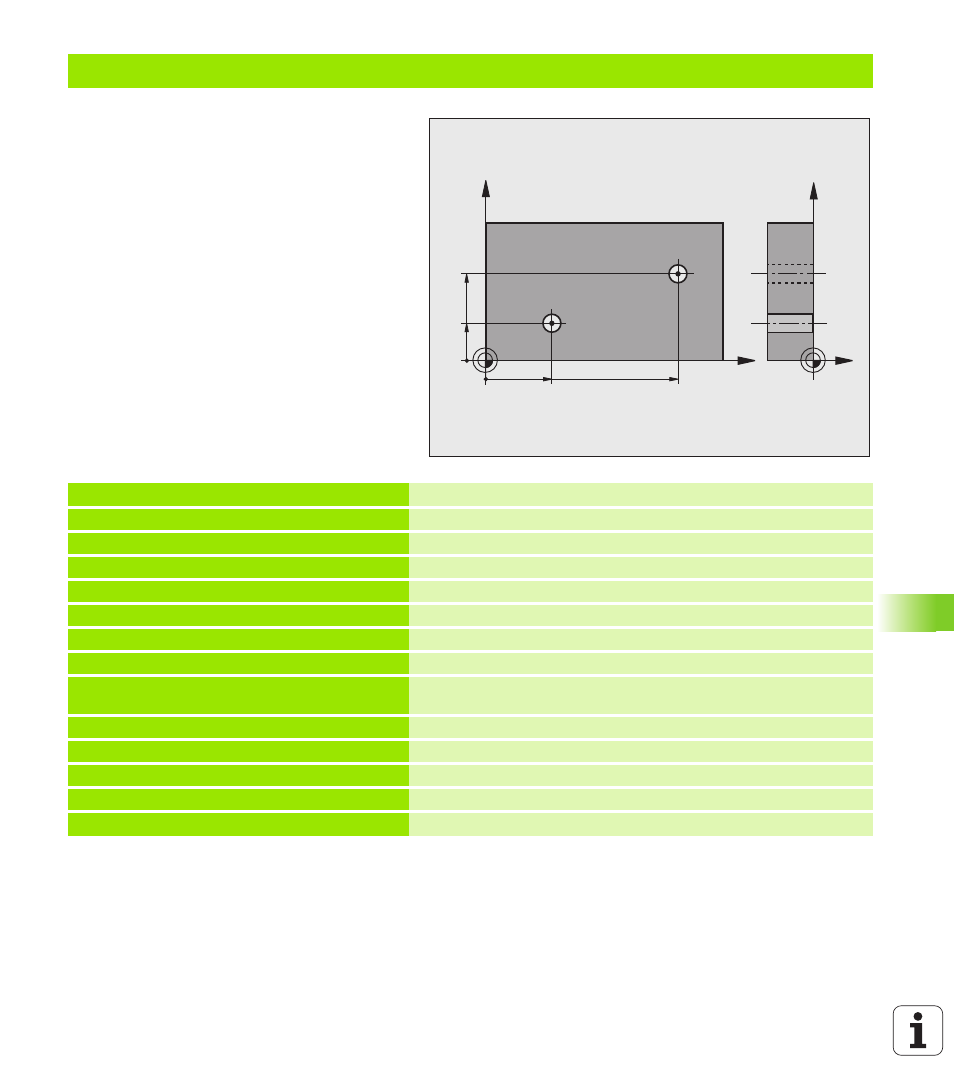

Exemple: déterminer la rotation de base à l'aide de deux trous
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 TROUS
Q268=+25 ;1ER CENTRE 1ER AXE Centre du 1er trou: coordonnée X
Q269=+15 ;1ER CENTRE 2ÈME AXE Centre du 1er trou: coordonnée Y
Q270=+80 ;2ÈME CENTRE 1ER AXE Centre du 2ème trou: coordonnée X
Q271=+35 ;2EME CENTRE 2EME AXE Centre du 2ème trou: coordonnée Y
Q261=-5 ;HAUTEUR DE MESURE Coordonnée dans l'axe du palpeur où s'effectue la mesure
Q260=+20 ;HAUTEUR DE SÉCURITÉ Hauteur à laquelle l'axe du palpeur peut se déplacer sans risque de
collision
Q307=0 ;ROT. BASE PRÉDÉFINIE Angle de la droite de référence
Q402=1 ;ALIGNEMENT Compenser le désalignement par rotation du plateau circulaire
Q337=1 ;REMETTRE À ZÉRO Après l'alignement, remettre l'affichage à zéro
3 CALL PGM 35K47 Appeler le programme d'usinage
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
