350 Cycles palpeurs: initialisation automatique des points d'origine
15.1
1 PT DE REF D
A
NS L'AXE DU P
A
LPEUR (cy
c
le 41
7,
DIN/ISO:
G41
7
)

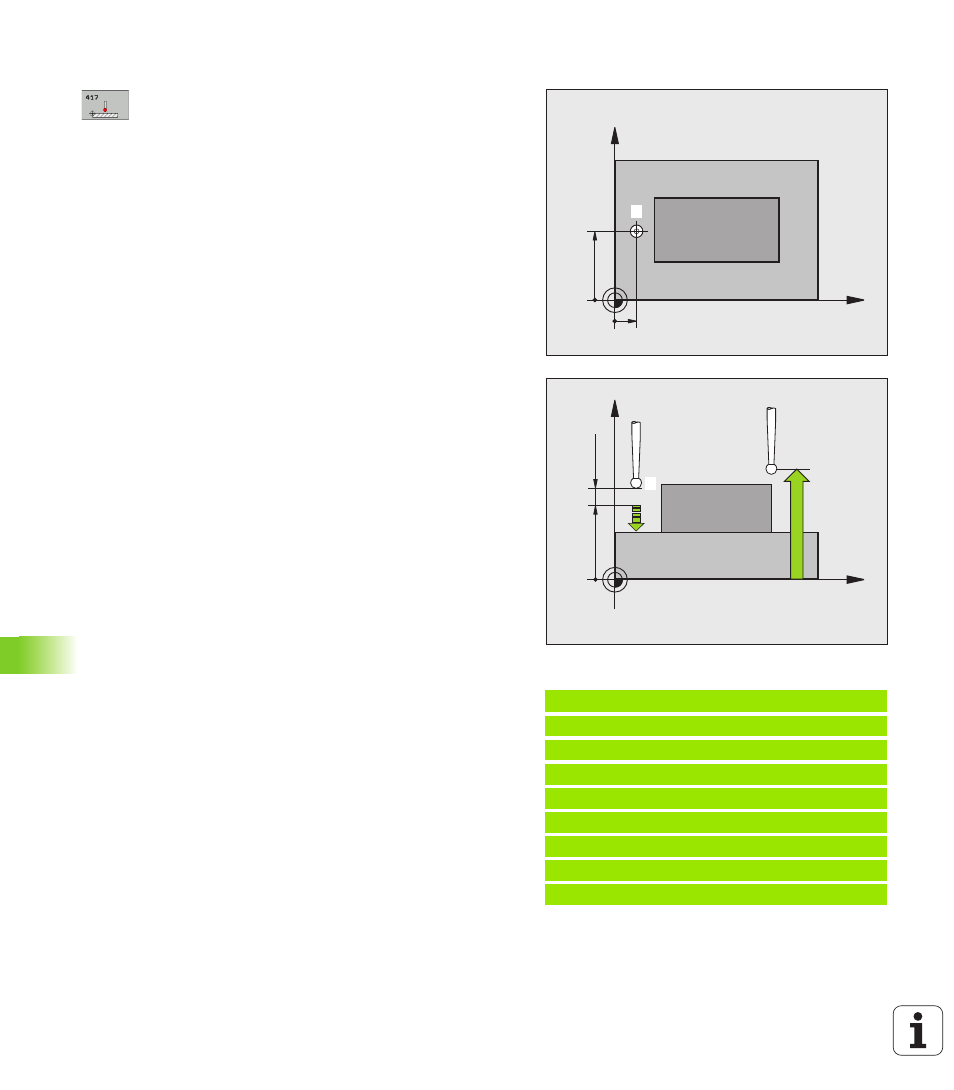

Paramètres du cycle
8 1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 1er point mesure sur 3ème axe Q294 (en absolu):
coordonnée du 1er point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
8 Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8 Numéro point zéro dans tableau Q305: indiquer le
numéro dans le tableau de points zéro/tableau Preset
dans lequel la TNC doit mémoriser la coordonnée. Si
vous introduisez Q305=0, la TNC initialise
automatiquement l'affichage, le nouveau point
d'origine étant sur la surface palpée. Plage
d'introduction 0 à 2999
8 Nouveau pt de réf. dans l'axe TS Q333 (en absolu):
coordonnée dans l'axe du palpeur à laquelle la TNC
doit initialiser le point d'origine. Valeur par défaut = 0.
Plage d'introduction -99999,9999 à 99999,9999
8 Transfert val. mesure (0,1) Q303: définir si le point
d'origine déterminé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset:
-1: Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (voir „Mémoriser le point
d'origine calculé” à la page 312)
0: mémoriser le point d'origine déterminé dans le
tableau de points zéro courant. Le système de
référence est le système de coordonnées pièce
courant
1: mémoriser le point d'origine déterminé dans le
tableau Preset. Le système de référence est le
système de coordonnées machine (système REF)
Exemple : Séquences CN
5 TCH PROBE 417 PT REF. DANS AXE TS
Q263=+25 ;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2EME AXE
Q294=+25 ;1ER POINT 3EME AXE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+50 ;HAUTEUR DE SÉCURITÉ
Q305=0 ;NR. DANS TABLEAU
Q333=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANS. VAL. MESURE
X
Y
Q264
Q263
1
X
Z
Q260
Q294
1
SE
T_UP(TCHPR
OBE.TP)
+
Q320
